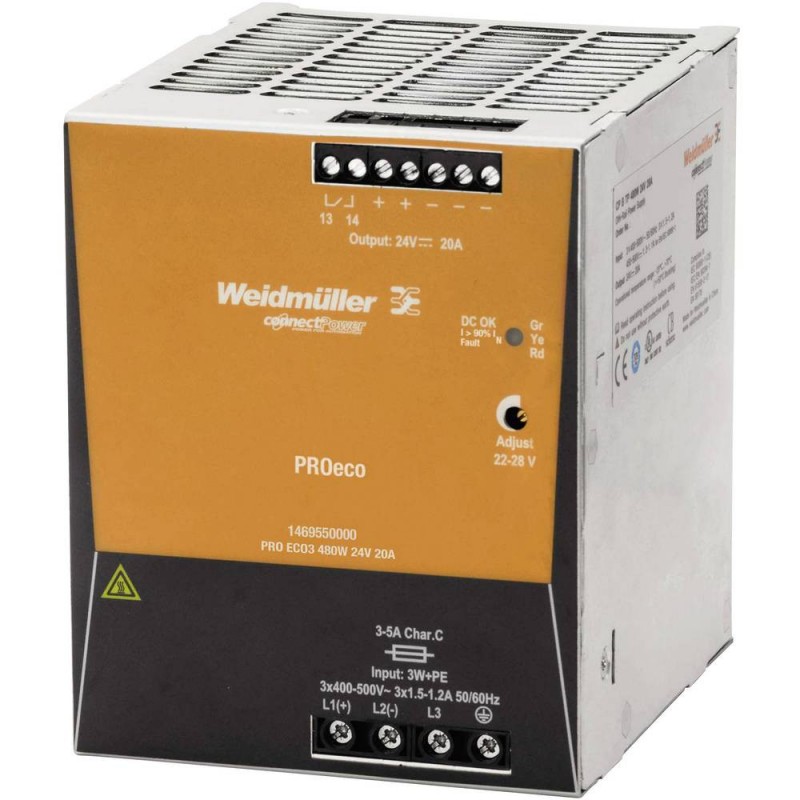

Alimentation à découpage Weidmuller PRO ECO 480W 24VDC 20A 1469550000
WEI 1469550000
4050118275742
Bloc d'alimentation à découpage Weidmuller PRO ECO3.
Alimentation à découpage Weidmuller PRO ECO 480W 24VDC 20A 1469550000
140,67 €
TTC
140,67 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 23
: 12
Payable également en 4 fois sans intérêt de:
35,17€
Entrée :
- Consommation de courant AC : 1,2 A @ 3 x 500 V AC / 1,5 A @ 3 x 400 V AC
- Consommation de courant DC : 0,7 A @ 800 V DC / 1,2 A @ 450 V DC
- Plage de tension d'entrée CA : 3 x 320...3 x 575 V CA / 2 x 360...2 x 575 V CA
- Plage de fréquence : AC 47...63 Hz
- Plage de tension d'entrée CC : 450...800 V CC (max. 500 V CC selon UL508)
- Courant de crête : max. 50 A
- Fréquence d'entrée : 47...63 Hz
- Fusible d'entrée (interne) : Oui
- Puissance d'entrée nominale : 539,3 VA
- Pré-fusible recommandé : 4 A / DI, élément fusible - 3...5 A, voiture. C, disjoncteur
- Protection contre la surtension d'entrée : varistance
- Technique de raccordement : Raccordement par vis
Sortie
- Charge capacitive : illimitée
- Courant de sortie nominal pour Unom : 20 A @ 55 °C
- Ondulation résiduelle, pics d'interruption : < 50 mVPP @ 24 V DC, IN
- Parallélisme oui, max. 3
- Puissance de sortie : 480 W
- Protection contre les surcharges : Oui
- Protection contre les tensions inverses : Oui
- Technique de raccordement : raccord à vis
- Temps de montée : ≤ 100 ms
- Observations de la tension de sortie : (réglable par potentiomètre)
- Tension de sortie, max. 28 V
- Tension de sortie, min 22 V
- Tension de sortie nominale : 24 V DC ± 1 %.
EMC / Chocs / Vibrations :
- Contrôle d'immunité au bruit selon les normes EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (burst), EN61000-4-5 (surge), EN 61000-4-6 (conducted), EN61000-4-8 (Fields), EN61000-4-11 (Dips)
- Emission de bruit selon EN55032 : Classe B
- Limitation du courant harmonique : selon EN 61000-3-2
- Résistance aux chocs IEC 60068-2-27 : 15 g dans toutes les directions
- Résistance aux vibrations IEC 60068-2-6 : 1 g selon EN50178
Isolation:
- Classe de protection : I, avec connexion PE
- Degré de protection : 2
- Tension d'isolation entrée/sortie 3 kV
Sécurité électrique (normes appliquées)
- Appareils avec un équipement de fonctionnement électronique : selon EN50178 / VDE0160
- Equipement électrique des machines : selon EN60204
- Protection basse tension : SELV selon IEC 60950-1, PELV selon EN 60204-1
- Protection contre les courants dangereux : conformément à VDE0106-101
- Séparation sûre / Protection contre les chocs électriques : VDE0100-410 / Conformément à DIN57100-410
- Transformateurs de sécurité pour les alimentations à découpage : selon EN 61558-2-16
Données de connexion (entrée)
- Section du câble, AWG/kcmil , max.12
- Section du câble, AWG/kcmil , min. 26
- Section du câble, flexible, max. 2,5 mm² Section du câble, flexible, min. 26
- Section du câble, flexible, min. 0,5 mm² Section du câble, rigide, max. 2,5 mm².
- Section du câble, rigide, max. 6 mm².
- Section du câble, rigide, min. 0.5 mm² Technique de raccordement : raccord à vis, max. 2.5 mm².
- Technique de raccordement : raccord à vis
Données de connexion (sortie)
- Nombre de bornes 7 (++,---,13,14)
- Section du câble, AWG/kcmil , max. 10
- Section du câble, AWG/kcmil , min. 26
- Section de câble, flexible, max. 2.5 mm² Section de câble, flexible, min. 26
- Section du câble, flexible, min 0,5 mm².
- Section du câble, rigide, max. 6 mm² Section de la connexion, rigide, min. 6 mm².
- Section du câble, rigide, min. 0,5 mm² Technique de raccordement : raccord à vis, max. 2,5 mm².
- Technique de raccordement : raccord à vis
Signalisation :
- Charge de contact (contact NO) : max. 30 V DC / 1A
- Contact potentiel d'égalisation Oui
- Relais ON/OFF Tension de sortie >21,6 V DC/ <20,4 V DC, surcharge
Approbations :
- Institut (cULus) : CULUS
- Institut (cULus) : CURUS
- Numéro de certificat (cULus) : E258476
- Numéro de certificat (cURus) : E255651
Dimensions et poids
- Profondeur : 120 mm
- Profondeur (pouce) : 4,724 pouces
- Position verticale : 125 mm
- Hauteur (pouce) : 4,921 pouces
- Largeur : 100 mm
- Largeur (pouce) : 3.937 pouces
- Poids : 1,3 kg
Plage de température :
- Température de stockage : -40 °C/+85 °C
- Température de fonctionnement : -25 °C/+70 °C
