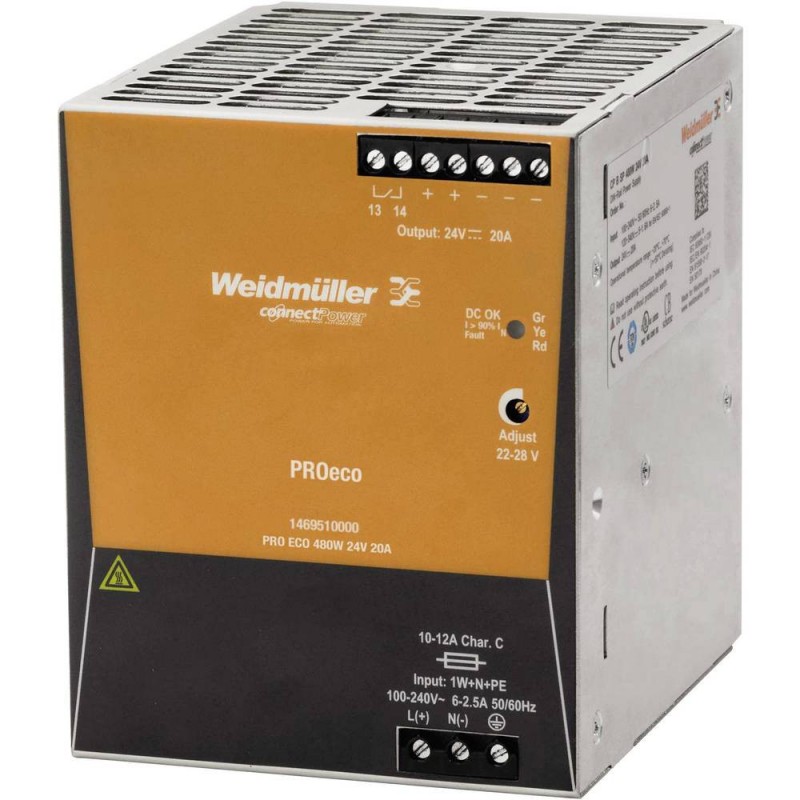

Weidmuller alimentation à découpage PRO ECO 480W 24V 1469510000
WEI 1469510000
4050118275483
Alimentation à découpage Weidmuller PRO ECO.
Weidmuller alimentation à découpage PRO ECO 480W 24V 1469510000
133,95 €
TTC
133,95 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 6
: 1
Payable également en 4 fois sans intérêt de:
33,49€
INPUT :
- Consommation électrique AC 2,37 A @ 230 V AC / 5,2 A @ 110 VAC
- Plage de tension d'entrée AC 85...264 V AC (déclassement à 100 VAC)
- Système de connexion : connexion par vis
- Consommation de courant CC : 1,55 A à 370 V CC / 4,65 A à 120 V CC
- Plage de tension d'entrée CC : 80...370 V CC (déclassement à 120 V CC)
- Plage de fréquence CA : 47...63 Hz
- Fréquence d'entrée : 47...63 Hz
- Fusible d'entrée (interne) : oui
- Courant d'appel : max 5A
- Puissance d'entrée nominale : 527,5 VA
- Protection contre les surtensions : Varistor
Fusible de secours recommandé
- 6 A / DI, fusible de sécurité
- 16 A, Char. B, interrupteur
- 6...8 A, Char. C, interrupteur
Dimensions et poids
- Profondeur 120 mm
- Profondeur (pouces) 4,724 pouces
- Hauteur 125 mm
- Hauteur (pouces) 4.921 pouces
- Largeur 100 mm
- Largeur (pouces) 3.937 pouces
- Poids net 1 557 grammes
Température
- Température de stockage -40°C/85°C
- Température de fonctionnement -25°C/70°C
Sortie :
- Charge capacitive : illimitée
- Système de connexion : connexion par vis
- Courant de sortie nominal pour U nom : 20 A @ 55 °C
- Puissance de sortie : 480 W
- Tension de sortie, max 28V
- Tension de sortie, min 22V
- Tension de sortie, note : (réglable par potentiomètre)
- Protection contre les surcharges : oui
- Possibilité de connexion en parallèle : oui, max. 3
- Protection contre les tensions inverses : oui
- Temps d'accélération : ≤ 100 ms
- Tension de sortie nominale : 24 V DC ± 1 %.
- Ondulation résiduelle, points de rupture : < 50 mV PP @ 24 V DC, IN
EMC/chocs/vibrations :
- Test d'immunité aux interférences selon A : EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (burst), EN 61000-4-5 (surge), EN 61000-4-6 (conducted), EN61000-4-8 (fields), EN61000-4-11 (dips)
- Limitation des courants harmoniques de la tension du réseau : selon EN 61000-3-2
- Emission de bruit selon EN55032 : Classe B
- Résistance aux chocs IEC 60068-2-27 : 15 g dans toutes les directions
- Résistance aux vibrations IEC 60068-2-6 : 1 g selon EN 50178
Coordination de l'isolation
- Tension d'isolement, entrée/sortie 3 kV
- Gravité de la pollution 2
- Classe de protection I, avec connexion PE
Données de connexion (entrée)
- Section du conducteur, AWG/kcmil , max. 12
- Section du conducteur, AWG/kcmil , min. 26
- Section du conducteur, flexible, min. 0.5 mm² Section du conducteur, rigide, max.
- Section du conducteur, rigide, 6 mm² max. Section du conducteur, rigide, 6 mm² min.
- Section du conducteur, rigide, min. 0,5 mm² Section du conducteur, rigide, min. 0,5 mm².
- Système de raccordement Raccordement à vis
- Section du conducteur, flexible (entrée), max. 2,5 mm².
Données de connexion (sortie)
- Section du conducteur, AWG/kcmil , max. 10
- Section du conducteur, AWG/kcmil , min. 26
- Section du conducteur, flexible, max. 2,5 mm² Section du conducteur, flexible, max. 2,5 mm² Section du conducteur, flexible, min. 26
- Section du conducteur, flexible, min. 0,5 mm² Section du conducteur, flexible, min. 0,5 mm².
- section du conducteur, rigide, max. 6 mm² section du conducteur, rigide, min. 6 mm²
- Section du conducteur, rigide, min. 0,5 mm² Système de raccordement : Raccordement vissé
- Système de connexion : connexion par vis
- Nombre de bornes 7 (++,---,13,14)
SIGNALISATION
- Charge de contact (contact NO) : max. 30 V DC / 1 A
- Contact flottant : oui
- Relais on/off : Tension de sortie >21,6 V DC/ <20,4 V DC, surcharge
