Connecteur femelle à insérer Weidmuller HDC 16P+E 16A 500V 1207700000
WEI 1207700000
4008190136383
Connecteur à insérer femelle Weidmuller Type HDC HE 16 FS, avec les caractéristiques suivantes :
- Valeurs limites de température : -40/+125 °C
- BG 6
- Faible dégagement de fumée selon EN 45545-2 : Oui
- Classe d'inflammabilité UL 94 V-0
- Couple de serrage max. contact principal : 0,55 Nm
- Couple de serrage min. contact principal : 0,5 Nm
- Courant nominal (DIN EN 61984) : 16 A
- Sans halogène
- Degré de lubrification 3
- Taille 6
- Groupe de matériaux d'isolation : IIIa
- Matériau : alliage de cuivre
- Matériau d'isolation : PC renforcé de fibres de verre (homologué UL et qualifié pour les chemins de fer)
- Nombre de pôles 16
- Résistance à l'isolation 1010 Ω
- Résistance au passage ≤2 mΩ
Connecteur femelle à insérer Weidmuller HDC 16P+E 16A 500V 1207700000
6,20 €
TTC
6,20 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 267
: 10
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)

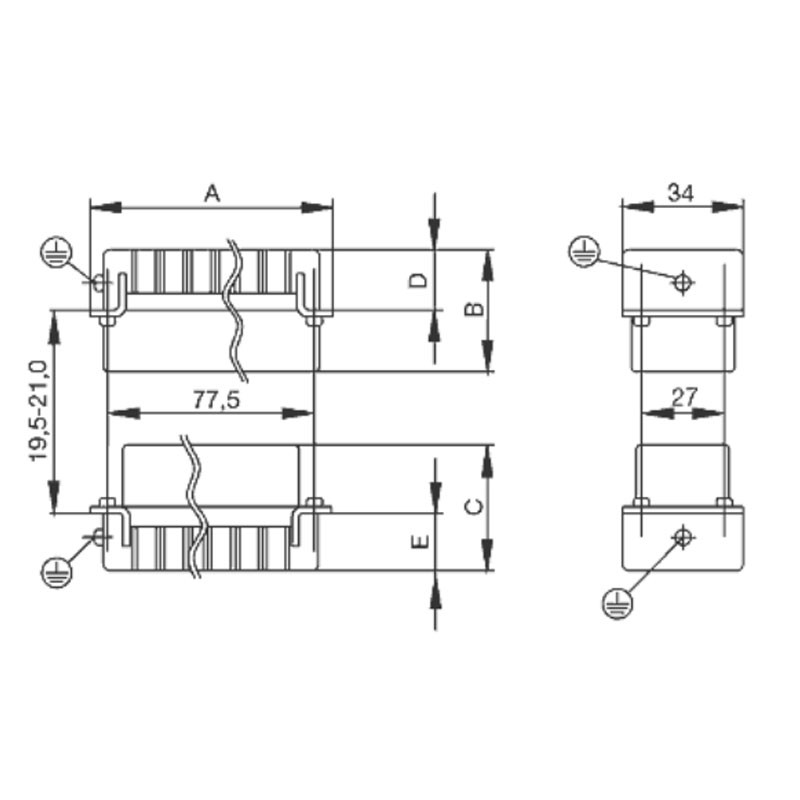

Dimensions :
- Profondeur 84,5 mm
- Profondeur (pouces) 3.327 pouces
- Position verticale 35,2 mm
- Hauteur (pouce) 1.386 pouce
- Largeur 34 mm
- Largeur (pouce) 1.339 pouce
Données de raccordement PE
- Couple de serrage, connexion PE max. 1.5 Nm
- Couple de serrage, connexion PE min. 1.2 Nm
- Taille de la lame (coupe transversale) Gr. PH1
- Taille de la lame (fendue) (raccord PE) SD 0,8 x 4,0
- Longueur de dénudage, raccordement PE 10 mm
- Section de raccordement du câble AWG (PE), max. AWG 12
- Section de câble AWG (PE), min. AWG 20
- Section de dimensionnement 4 mm²
- Type de raccordement PE Raccordement à vis
- Vis de fixation M 4
Autres caractéristiques techniques :
- Série HE
- Section de raccordement du câble 2,5 mm²
- Surface : argent passivé
- Tension nominale (DIN EN 61984) 500 V
- Tension nominale selon UL/CSA 600 V AC/DC
- Tension nominale d'impulsion (DIN EN 61984) 6 kV
- Type Femelle
- Cycles d'engagement Ag : ≥ 500
- BG 6
- Couple de serrage max. contact principal 0.55 Nm
- Couple de serrage min. contact principal 0,5 Nm
- Taille de la lame Gr. PH1
- Taille de la lame (fendue) (raccord à vis) SD 0,6 x 3,5
- Taille 6
- Longueur de dénudage, raccord de dimensionnement 9 mm
- Matériau Alliage de cuivre
- Résistance au passage ≤2 mΩ
- Section de raccordement du câble AWG, max. AWG 14
- Section de câble AWG, min. AWG 20
- Section de câble, flexible avec bornes DIN 46228/4, max. 2,5 mm².
- Section de câble, flexible avec bornes DIN 46228/4, min. 0,5 mm².
- Section de raccordement du câble, flexible, max. 2,5 mm².
- Section de la connexion du câble, flexible, min. 0.5 mm²
- Section de la connexion de câble, max. 2,5 mm².
- Section de la connexion du câble, min. 0,5 mm².
- Section du câble, rigide, max. 2,5 mm² Section du câble, rigide, min. 2,5 mm² Section du câble, rigide, min. 2,5 mm
- Section de la connexion du câble, rigide, min. 0,5 mm²
- Surface argentée passivée
- Type de raccordement Raccordement à vis
- Vis de serrage M 3
- Conforme à la directive ROHS
