Connecteur à insertion femelle Weidmuller HDC 6P+T 24A 500V 1200200000
WEI 1200200000
4008190140021

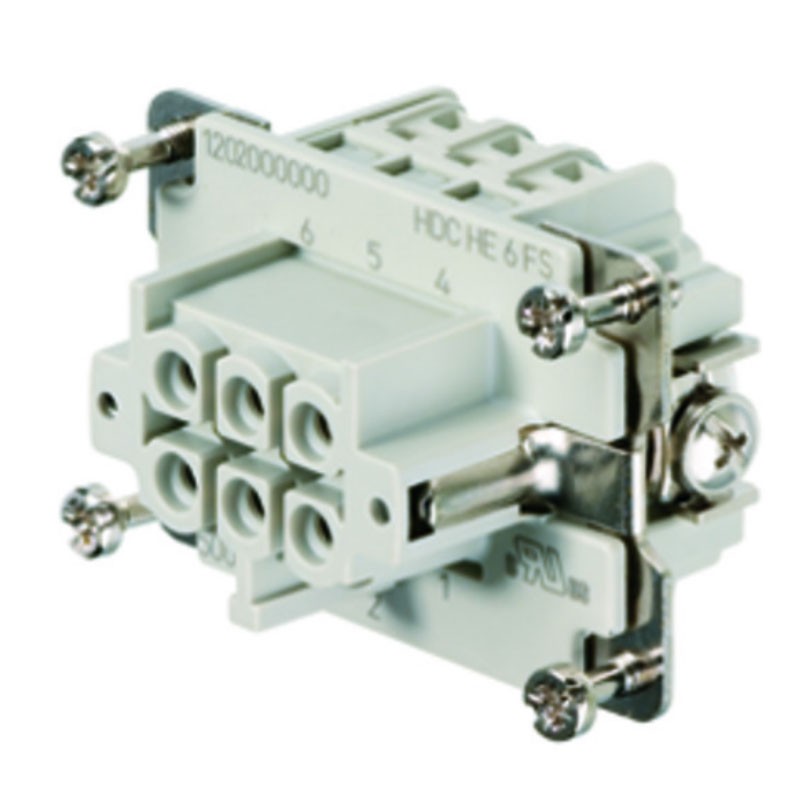

Connecteur à insertion femelle Weidmuller type HDC HE 6 FS, avec les caractéristiques suivantes :
- Valeurs limites de température : -40/+125 °C
- BG 3
- Classe d'inflammabilité UL 94 : V-0
- Couple de serrage maximal du contact principal : 0,55 Nm
- Couple de serrage min. du contact principal : 0,5 Nm
- Courant nominal (DIN EN 61984) : 24 A
- Degré de lubrification : 3
- Taille : 3
- Groupe de matériaux d'isolation : IIIa
- Matériau : Alliage de cuivre
Connecteur à insertion femelle Weidmuller HDC 6P+T 24A 500V 1200200000
3,35 €
TTC
3,35 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 69
: 2
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)

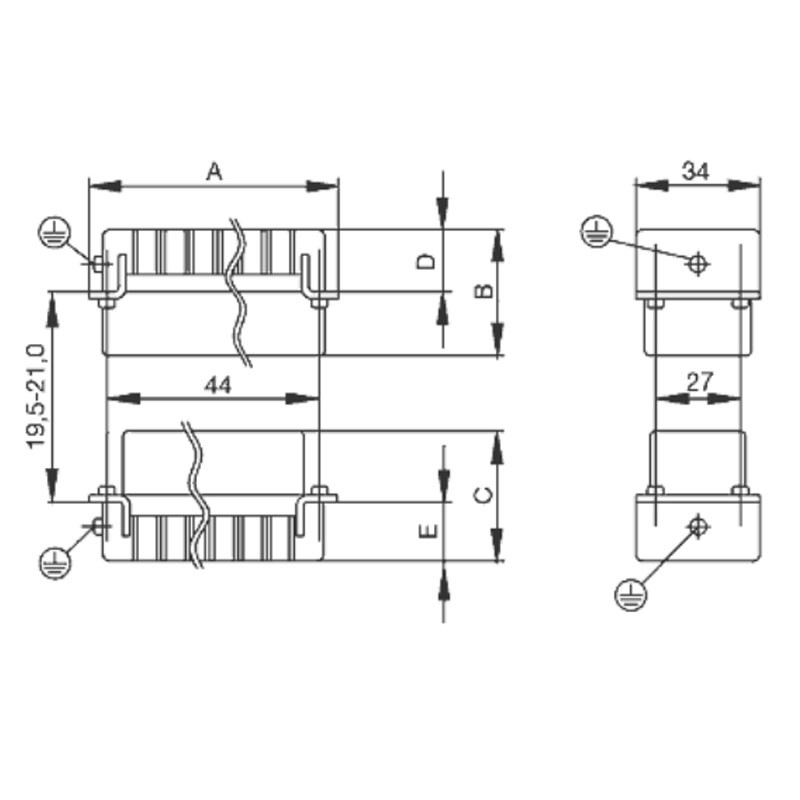

Dimensions et poids :
- Profondeur 51 mm
- Profondeur (pouce) 2.008 pouce
- Position verticale 35,2 mm
- Hauteur (pouce) 1.386 pouce
- Largeur 34 mm
- Largeur (pouce) 1.339 pouce
- Poids net 50 grammes
Données sur le raccordement PE
- Couple de serrage, raccord PE max. 1,5 Nm
- Couple de serrage, raccord PE min. 1.2 Nm
- Taille de la lame (cisaillement) (raccord PE) SD 0,8 x 4,0
- Longueur de dénudage, raccord PE 10 mm
- Section de câble AWG (raccordement PE), max. AWG 12
- Section de câble AWG (PE), min. AWG 20
- Section de dimensionnement 4 mm².
- Type de raccordement PE Raccordement vissé
- Vis de fixation M 4
Autres caractéristiques techniques
- Matériau d'isolation : PC renforcé de fibre de verre (homologué UL et qualifié pour les chemins de fer)
- Nombre de pôles : 6
- Résistance contre l'isolation : 1010 Ω
- Résistance au passage : ≤2 mΩ
- Série : HE
- Section de la connexion du câble : 2,5 mm².
- Surface : argent passivé
- Tension nominale (DIN EN 61984) : 500 V
- Tension nominale selon UL/CSA : 600 V AC/DC
- Tension nominale d'impulsion (DIN EN 61984) 6 kV
- Type : Femelle
- Cycles d'enclenchement Ag : ≥ 500
Conception :
- BG 3
- Couple de serrage max. du contact principal 0,55 Nm
- Couple de serrage min. du contact principal 0,5 Nm
- Taille de la lame Gr. PH1
- Taille de la lame (fendue) (raccord à vis) SD 0,6 x 3,5
- Taille 3
- Longueur de dénudage, connexion de dimensionnement 9 mm
- Matériau Alliage de cuivre
- Résistance de passage ≤2 mΩ
- Section du câble AWG, max AWG 14
- Section du câble AWG, min. AWG 20
- Section du câble, flexible avec bornes DIN 46228/4, max. 2.5 mm².
- Section du câble, flexible avec bornes DIN 46228/4, min 0,5 mm².
- Section de raccordement du câble, flexible, max. 2,5 mm².
- Section de la connexion du câble, flexible, min. 0.5 mm2
- Section de la connexion du câble, flexible, max. 2.5 mm² Section de la connexion du câble, max. 2.5 mm²
- Section de la connexion du câble, min. 0.5 mm2
- Section du câble, rigide, max. 2,5 mm² Section du câble, rigide, min. 0,5 mm² Section de la connexion du câble, rigide, min. 0,5 mm
- Section de la connexion du câble, rigide, min. 0.5 mm².
- Surface : argent passivé
- Type de connexion : connexion par vis
- Vis de serrage M 3
