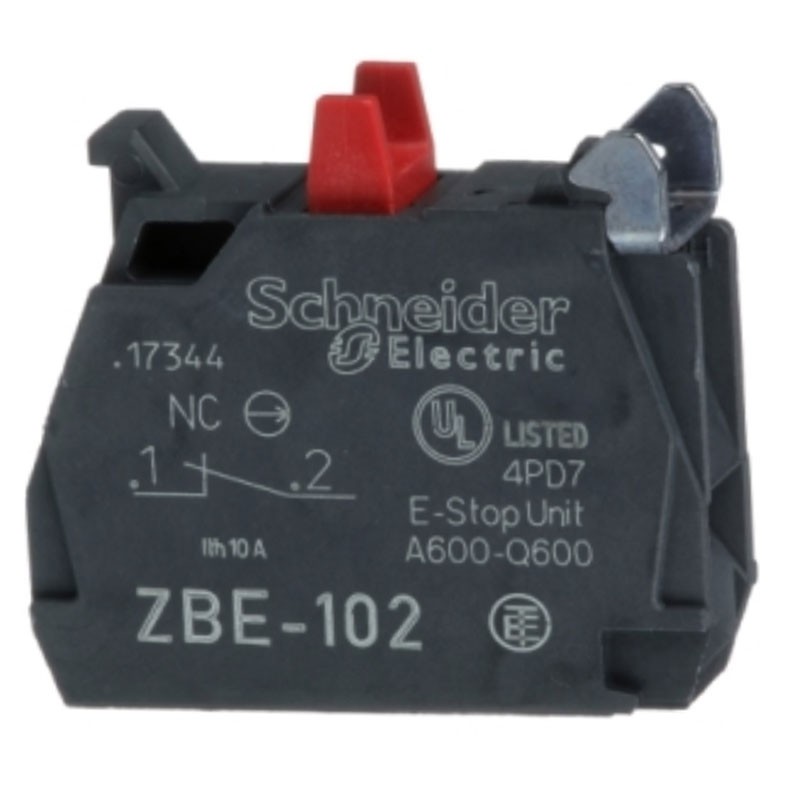

Contact Supplémentaire Telemecanique Harmony XB4 1NC ZBE102
SNR ZBE102
3389110089486
Contact supplémentaire Schneider Telemecanique, avec les caractéristiques suivantes :
- Tension nominale d'isolement [Ui] : 600V (degré de pollution 3) selon EN 60947-1
- Tension nominale de tenue aux chocs [Uimp] : 6 kV conforme à EN 60947-1
- Degré de protection IP20 selon IEC 60529
- Fonctionnement du contact : ouverture lente
- Type de bloc de contact : simple
- Utilisation des contacts : contacts standard
- Poids 0,011 kg
- Composition et type de contact : 1 NC
- Ouverture positive : conformément à la norme EN/IEC 60947-5-1 annexe K
- Course de fonctionnement : 1,5 mm (NC avec changement d'état électrique), 4,3 mm (course totale)
Contact Supplémentaire Telemecanique Harmony XB4 1NC ZBE102
3,24 €
TTC
3,24 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 1318
: 71
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Utilise des bornes à vis. Possède 1 contact NF et un corps en plastique. Cet élément de contact permet de remplacer et de configurer rapidement et facilement les boutons-poussoirs et les sélecteurs. Il peut être facilement installé et remplacé sur des sélecteurs et des unités à boutons XB5 complets au moyen de l'assemblage par clip et se connecte aux circuits de commande avec de simples connexions par bornes à vis. Il protège les opérateurs contre tout contact accidentel avec des circuits sous tension grâce à son indice de protection IP20.
Autres caractéristiques techniques :
- Force de manœuvre : 2 N NC avec changement d'état électrique
- Durée de vie mécanique : 10000000 cycles
- Couple de serrage : 0,8...1,2 Nm selon EN 60947-1
- Matériel de contact Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : fusible à cartouche de 10A type gG selon EN/IEC 60947-5-1
- Courant thermique conventionnel dans l'air [Ith] : 10A selon EN/IEC 60947-5-1
- Montage d'éléments de contact ou d'éclairage : Montage frontal direct sur le bouton-poussoir.
- Traitement de protection : TH
- Température de stockage : -40/+70 °C
- Température ambiante de fonctionnement : -40/+70 °C
- Résistance aux vibrations : 5 gn (F= 2...500 Hz) selon IEC 60068-2-6
Connexions - bornes
- Bornes à vis, <= 2 x 1,5 mm² avec extrémité de câble selon EN 60947-1
- Bornes à vis, > = 1 x 0,22 mm² sans extrémité de câble selon EN 60947-1
Résistance aux chocs
- 30 gn (durée = 18 ms) pour l'accélération d'une demi-onde sinusoïdale selon la norme IEC 60068-2-27
- 50 gn (durée = 11 ms) pour l'accélération d'une demi-onde sinusoïdale selon la norme IEC 60068-2-27
Courant nominal de fonctionnement [Ie] :
- 3 A à 240 V, AC-15, A600 selon EN/IEC 60947-5-1
- 6 A à 120 V, AC-15, A600 selon EN/IEC 60947-5-1
- 0,1 A à 600 V, DC-13, Q600 selon EN/IEC 60947-5-1
- 0,27 A à 250 V, DC-13, Q600 selon EN/IEC 60947-5-1
- 0,55 A à 125 V, DC-13, Q600 selon EN/IEC 60947-5-1
- 1,2 A à 600 V, AC-15, A600 selon EN/IEC 60947-5-1
Endurance électrique :
- 1000000 cycles, AC-15, 2 A à 230 V, plage de fonctionnement <3600 cycles/h, facteur de charge : 0.5 selon EN/IEC 60947-5-1 annexe C
- 1000000 cycles, AC-15, 3 A à 120 V, facteur de marche <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
- 1000000 cycles, AC-15, 4 A à 24 V, facteur de marche <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
- 1000000 cycles, DC-13, 0,2 A à 110 V, plage de fonctionnement <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
- 1000000 cycles, DC-13, 0,5 A à 24 V, plage de fonctionnement <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
Forme de la tête (vis) :
- Tête Phillips compatible avec le tournevis pozidriv n° 1
- Fente compatible avec un tournevis plat de Ø 4 mm
- Fente compatible avec la plaque tournevis de Ø 5,5 mm
Fiche technique
- Typologie : Contacts
