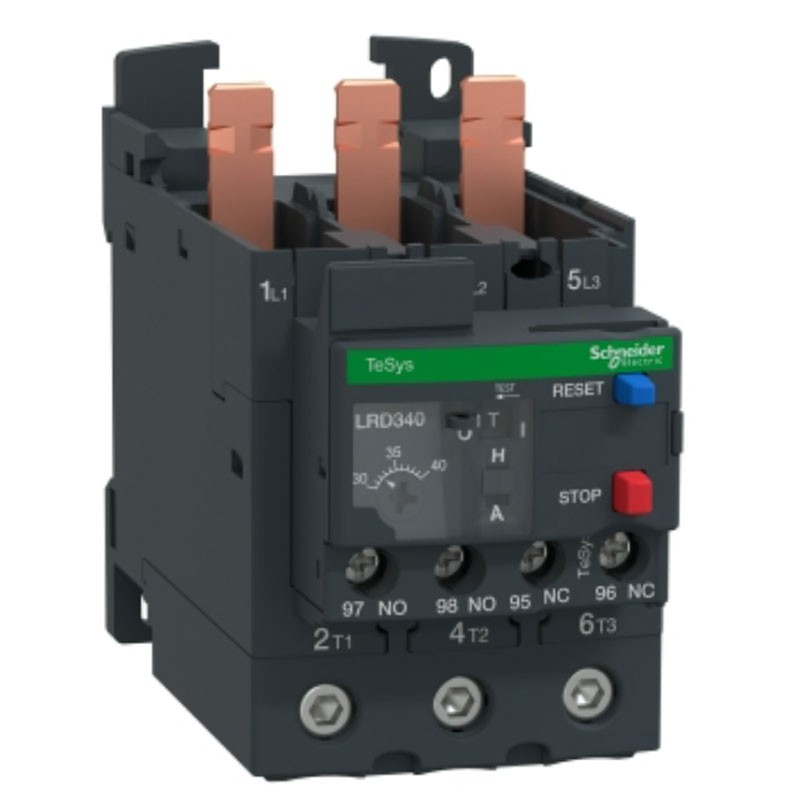

Relais thermique Telemecanique TeSys LRD 25-40A LRD340

Marque: Schneider

Cod: SNR LRD340 EAN: 3389119215497

Relais différentiel de surcharge thermique Telemecanique Schneider avec les caractéristiques suivantes :

Tension assignée d'emploi [Ue] : 690 V "AC" 0...400 Hz pour circuit de puissance selon IEC 60947-4-1
Application du relais : protection du moteur
Type de réseau : AC - DC
Classe de déclenchement en cas de surcharge thermique : classe 10A selon IEC 60947-4-1
Plage de réglage de la protection thermique : 30...40 A
Fréquence du réseau : 0...400 Hz
Seuil de déclenchement : 1.14 +/-0.06 Ir selon IEC 60947-4-1
Composition des contacts auxiliaires : 1 NO + 1 NC
Courant thermique conventionnel dans l'air [Ith] : 5A par circuit de signalisation

Relais thermique Telemecanique TeSys LRD 25-40A LRD340

122,98 € TTC

122,98 €

Relais thermique Telemecanique TeSys LRD 25-40A LRD340

122,98 €
TTC

-20€

EXTRA

Entrez le code de réduction sur la page de paiement

Promotion valable pour un temps limité

Articles disponibles: 2

: 2

Altre disponibilità dal produttore

Payable également en 4 fois sans intérêt de: 30,75€

2 ans de garantie

Retour facile en 14 jours

Allégements Fiscaux

Are you a professional ?

Request access to

La description

Le LRD340 est un relais de surcharge thermique de moteur TeSys LRD de Schneider Electric à utiliser avec un contacteur TeSys D.

Il protège les moteurs de 18,5 kW à 400 V avec une plage de contrôle thermique de 30-40 A, une classe de déclenchement de 10 A et une protection contre les déséquilibres de phase. Il est équipé de boutons de test et de réinitialisation manuels, d'une réinitialisation automatique, d'un contact de déclenchement auxiliaire et d'un indicateur mécanique. Disponible dans le monde entier, il est certifié selon diverses normes (IEC, UL, CSA, CCC, EAC, pour une utilisation en milieu maritime) et est conforme à la norme Green Premium (RoHS/REACH).

Avantages :

Relais de protection thermique, de type bimétallique, avec protection contre les déséquilibres de phase (différentiel)
Montage direct sur les bornes inférieures d'un contacteur TeSys LC1D40A-D65A pour former un démarreur compact
Léger et compact, 55 mm de large
Compensation de température pour une bonne précision de la protection
Commande manuelle avec boutons de test et de réarmement, sélecteur de réarmement manuel/automatique
Produit respectueux de l'environnement

Autres caractéristiques :

Fusible associé : 4 A gG pour le circuit de signalisation - 4 A BS pour le circuit de signalisation
Tension nominale de tenue aux chocs [Uimp] : 6 kV
Sensibilité au défaut de phase : courant de déclenchement 130 % Ir sur deux phases, la dernière à 0
Type de commande : bouton rouge : arrêt, bouton bleu : réarmement
Compensation de température : -20...60 °C
Étanchéité climatique : conforme à la norme IACS E10
Degré de protection IP20 selon IEC 60529
Température ambiante de fonctionnement : -20...60 °C sans déclassement selon IEC 60947-4-1
Température de stockage : -60/+70 °C
Classement au feu : V1 conformément à UL 94

Tension nominale d'isolation [Ui] :

Circuit de puissance : 600 V selon CSA
Circuit de puissance : 600 V selon UL
Circuit électrique : 690 V selon IEC 60947-4-1

Support de montage :

Plaque, avec accessoires spécifiques
Rail, avec accessoires spécifiques
Sous le contacteur

Courant admissible :

0,95 A à 380 V AC-15 pour le circuit de signalisation
0,06 A à 440 V DC-13 pour le circuit de signalisation

Connexions - bornes

Circuit de commande : bornes à vis 2 câbles 1...2,5 mm² flexibles sans terminaison de câble
Circuit de commande : bornes à vis 2 câbles 1...2,5 mm² flexibles avec terminaison de câble
Circuit de commande : bornes à vis 2 câbles 1...2.5 mm² solides sans terminaison de câble
Circuit d'alimentation : connecteurs EverLink pour vis BTR 1 câble 1...35 mm² flexible sans terminaison de câble
Circuit de puissance : connecteurs EverLink pour vis BTR 1 câble 1...35 mm² flexible avec terminaison de câble
Circuit électrique : Connecteurs EverLink pour vis BTR 1 câble 1...35 mm² solide sans terminaison de câble

Couple de serrage :
