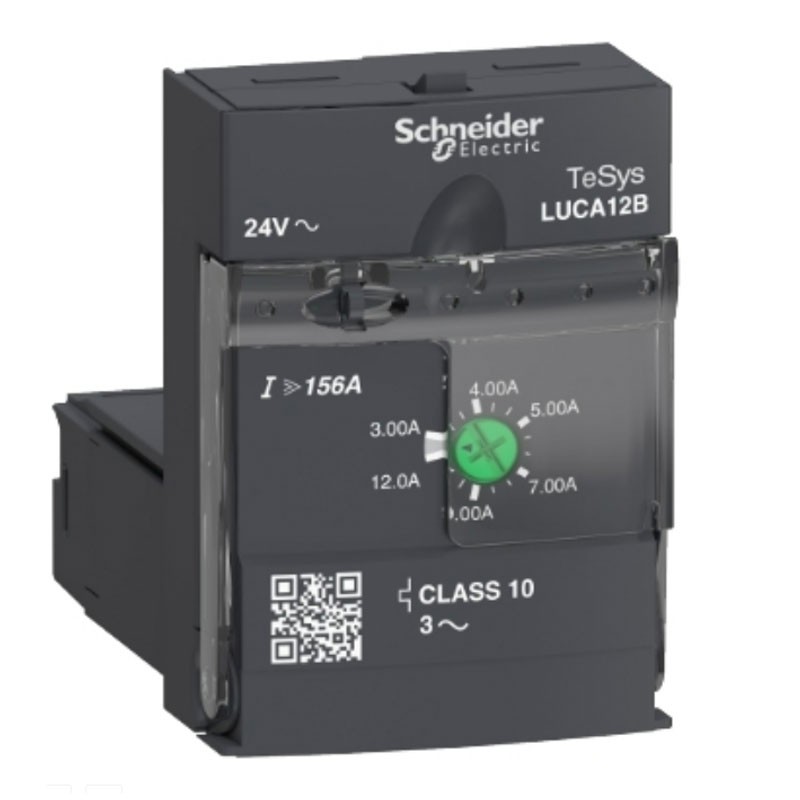

Unité de commande standard Telemecanique LUCA 3-12A 24V AC LUCA12B
SNR LUCA12B
3389110363913
Unité de commande/unité de contrôle standard LUCA Schneider Telemecanique, avec les caractéristiques suivantes :
- Tension nominale de fonctionnement [Ue] : 690V "AC
- Fréquence du réseau : 40...60 Hz
- Type de charge : moteur triphasé - refroidissement : auto-refroidissement
- Plage de réglage du courant nominal du moteur : 3...12A
- Seuil de déclenchement : 14,2 x Ir +/- 20 %.
- Sensibilité aux défaillances de phase : Oui
- Tension du circuit de commande : 24V AC
- Tension nominale de tenue aux chocs [Uimp] : 6 kV selon IEC 60947-6-2
Unité de commande standard Telemecanique LUCA 3-12A 24V AC LUCA12B
107,02 €
TTC
107,02 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 7
Payable également en 4 fois sans intérêt de:
26,76€
Autres caractéristiques techniques :
- Type de fixation : enfichable (face avant)
- Indice de protection : TH selon la norme IEC 60068
- Température ambiante de fonctionnement : -25/+70 °C
- Température de stockage : -40/+85 °C
- Altitude de fonctionnement : Acti9 iCV40 ARC
- Immunité aux champs radioélectriques : 10V conforme à la norme IEC 61000-4-6
- Immunité aux micro-interruptions : 3 ms
- Immunité aux surtensions : 70 % / 500 ms selon la norme IEC 61000-4-11
Puissance du moteur en kW :
- 5,5 kW à 400...440 V 'AC' '50/60 Hz
- 5,5 kW à 500 V 'AC' '50/60 Hz
- 9 kW à 690 V 'AC' '50/60 Hz
Classe de déclenchement en cas de surcharge thermique :
- Classe 10 selon IEC 60947-6-2 - limite de fréquence : 40...60 Hz - compensation de température : -25...70 °C
- Classe 10 selon UL 508 - limite de fréquence : 40...60 Hz - compensation de température : -25...70 °C
Degré de protection IP :
- Panneau frontal IP20 et bornes câblées selon IEC 60947-1
- IP20 autres côtés selon IEC 60947-1
- Panneau frontal IP40 en dehors de la zone de connexion conforme à la norme IEC 60947-1
Résistance au feu
- 960 °C pièces supportant des composants sous tension selon IEC 60695-2-12
- 650 °C selon la norme IEC 60695-2-12
Résistance aux chocs
- 10 gn pôles d'alimentation ouverts selon IEC 60068-2-27
- 15 pôles d'alimentation gn fermés selon la norme IEC 60068-2-27
Résistance aux vibrations
- 2 gn 5...300 Hz pôles d'alimentation ouverts selon IEC 60068-2-6
- 4 gn 5...300 Hz pôles d'alimentation fermés selon IEC 60068-2-6
Résistance aux décharges électrostatiques
- 8 kV niveau 3 à l'air libre selon IEC 61000-4-2
- 8 kV niveau 4 sur contact selon IEC 61000-4-2
Onde de choc non dissipative
- Mode série 1 kV selon IEC 60947-6-2
- 2 kV mode commun selon IEC 60947-6-2
Limites de tension du circuit de commande
- 20...26,5 V pour circuit AC 24 V en fonctionnement
- 14,5 V pour circuit AC 24 V hors tension
Consommation de courant typique
- 140 mA à 24 V AC I maximum pendant le verrouillage avec LUB12
- 220 mA @ 24 V AC I maximum lors de la fermeture avec LUB32
- 220 mA @ 24 V AC I maximum pendant la fermeture avec LUB38
- 70 mA @ 24 V AC I rms fixe avec LUB12
- 90 mA @ 24 V AC I rms fixé avec LUB32
- 90 mA à 24 V AC I rms fixé avec LUB38
Dissipation de la chaleur
- 2 W par circuit de commande avec LUB12
- 3 W par circuit de commande avec LUB32
- 3 W par circuit de commande avec LUB38
Temps de fonctionnement
- 35 ms d'ouverture avec LUB12 par circuit de commande
- 35 ms d'ouverture avec LUB32 par circuit de commande
- 35 ms d'ouverture avec LUB38 par circuit de commande
- 70 ms de fermeture avec LUB12 par circuit de commande
- 70 ms fermeture avec LUB32 pour circuit de commande
- 70 ms fermeture avec LUB38 par circuit de commande
Normes :
- EN 60947-6-2
- CEI 60947-6-2
- UL 60947-4-1, avec écarteur de phase
- CSA C22.2 No 60947-4-1, avec épandeur de phase
Tension nominale d'isolement [Ui]
- 690 V selon la norme IEC 60947-6-2
- 600 V selon la norme UL 60947-4-1
- 600 V selon CSA C22.2 No 60947-4-1
Séparation sûre des circuits :
- 400 V SELV entre les circuits auxiliaires et de contrôle selon IEC 60947-1
- 400 V SELV entre le circuit auxiliaire ou de commande et le circuit principal selon IEC 60947-1
Dimensions et poids :
- Largeur 45 mm
- Hauteur 66 mm
- Profondeur 60 mm
- Poids : 135 grammes
Fiche technique
- Typologie : Centrales
