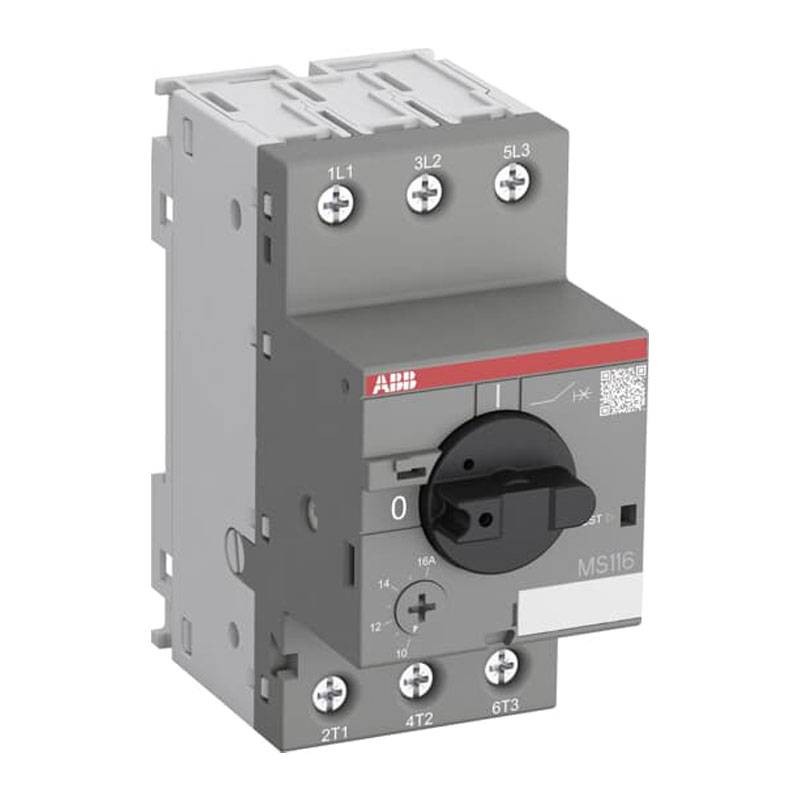

Disjoncteur-moteur Abb MS116-4.0 2,5-4A 3P 2,5 modules EP 088 7
ABB EP 088 7
4013614320316
Disjoncteur-moteur Abb, série MS116-4.0, avec les caractéristiques suivantes :
- Courant nominal de court-circuit de service (230 Vac) 50 kA
- Courant nominal de court-circuit extrême (230 Vac) 75 kA
- Réglage du courant de court-circuit instantané nominal 50 A
- Plage de réglage 2,5/4A
- Tension nominale de fonctionnement Circuit principal 690 Vac
- Courant nominal de fonctionnement 4A
- Tension nominale de tenue aux chocs (Uimp) Circuit principal 6 kV
- Tension d'isolation nominale (Ui) 690 V
- 3 poteaux
- 2,5 modules
Disjoncteur-moteur Abb MS116-4.0 2,5-4A 3P 2,5 modules EP 088 7
44,93 €
TTC
44,93 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 32
: 3
Payable également en 4 fois sans intérêt de:
11,23€
Le disjoncteur-moteur est installé sur le câble qui alimente le moteur et, lorsque le moteur se bloque à cause d'un effet mécanique ou (dans les systèmes triphasés) à cause de la défaillance d'une phase, il détecte une absorption excessive et coupe automatiquement l'alimentation, en sauvegardant l'intégrité du moteur.
Caractéristiques :
- Courant nominal de fonctionnement AC-3 (Pe) (400 V) triphasé 1,5 kW
- Courant nominal de fonctionnement AC-3e (Pe) (400 V) Triphasé 1,5 kW
- Courant nominal de fonctionnement AC-3 (Ie) 4 A
- Courant nominal de fonctionnement AC-3e (Ie) 4 A
- Courant nominal de fonctionnement DC-5 (Ie) 4 A
- Fréquence nominale du circuit principal 50 Hz/60 Hz
- Tension nominale de tenue aux chocs (Uimp) Circuit principal 6 kV
- Tension d'isolation nominale (Ui) 690 V
- Perte de puissance aux conditions de fonctionnement nominales par pôle 0,7 ... 1.8 W
- Courant thermique conventionnel à l'air libre (Ith) Circuit principal 4A
- Degré de protection du boîtier IP20 - Bornes du circuit principal IP10
- Degré de pollution 3
- Durée de vie électrique de 100 000 cycles
- Durée de vie mécanique 100000 cycles
- Type de borne Bornes à vis
- Couple de serrage du circuit principal 0,8 ... 1,2 N-m
- Longueur de dénudage Circuit principal 9 mm
- Tournevis recommandé Pozidriv 2
- Position de montage Position 1 à 6
- Type d'actionneur : poignée rotative
- Indication de la position du contact ON / OFF / TRIP
- Température ambiante Fonctionnement -25 ... +70 °C - En stockage -50 ... +80 °C
- Altitude maximale admissible de fonctionnement 2000 m
- Largeur : 45 mm
- Hauteur : 90 mm
- Profondeur : 85,6 mm
- Poids : 265 grammes
Sections transversales des circuits des câbles principaux
- Flexible avec embout 1/2x 0.75 ... 2,5 mm²
- Flexible avec embout isolé 1/2x 0.75 ... 2,5 mm²
- Flexible 1/2x 0.75 ... 2,5 mm² Flexible
- Rigide 1/2x 1 ... 4 mm²
Montage sur rail DIN :
- TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715
- TH35-7.5 (rail de montage 35 x 7,5 mm) selon IEC 60715
Il n y ' a pas des avis
Fiche technique
- Typologie : Discontacteur
- Modules: 2.5
- Pôles: 3P
- Pouvoir: 50KA
- Ampère: 2.5-4A
