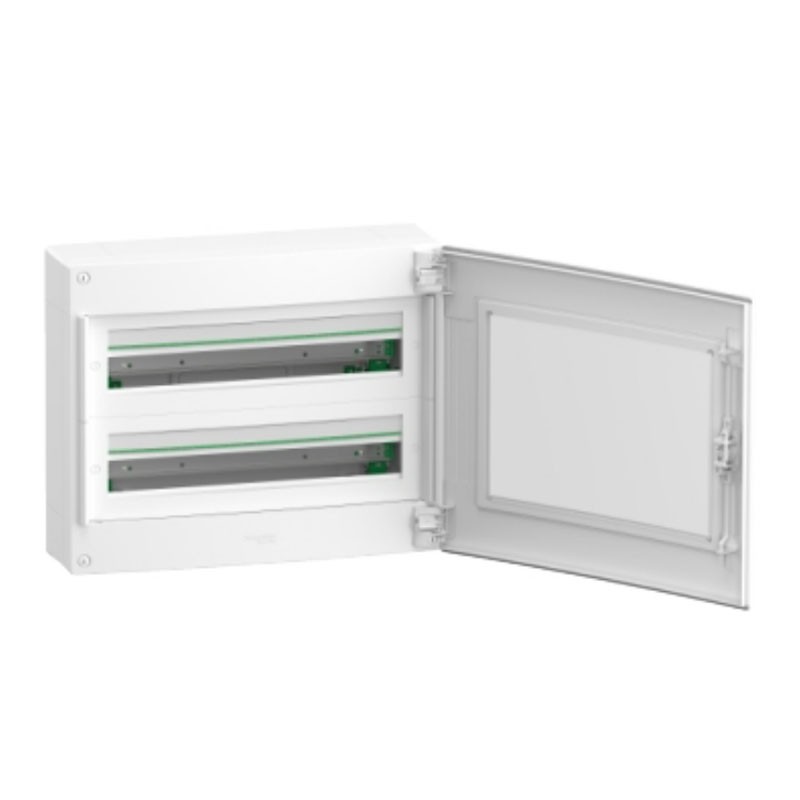

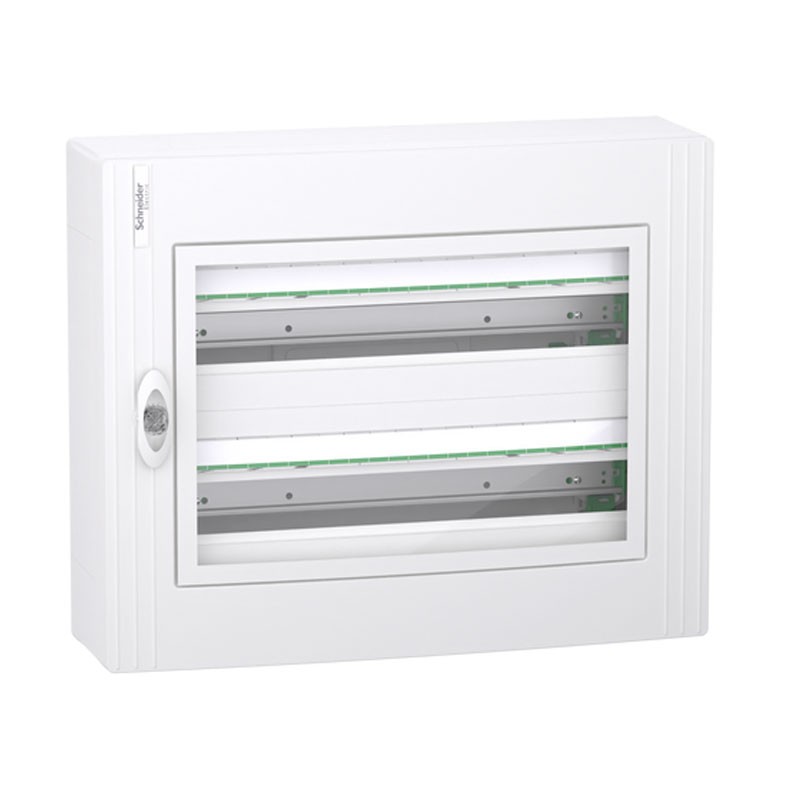

Tableau de distribution mural Schneider PRISMASET XS porte transparente 48M LVSXM224
SNR LVSXM224
3303432378035
Coffret/boîte modulaire mural Schneider PRISMASET XS avec les caractéristiques suivantes :
- Nombre de modules de 18 mm par rangée : 24
- Nombre de rangées horizontales : 2
- Nombre total de modules de 18 mm : 48
- Pas de 9 mm : 96
- Classe d'isolation électrique : Classe II
- Largeur : 550 mm au total
- Hauteur : 450 mm au total
- Profondeur : 168 mm au total
- Profondeur intérieure : 155 mm
- Degré de protection IP : IP40 avec la porte fermée
- Degré de protection IK : IK09 avec la porte fermée
- Catégorie de surtension : II
- Température de l'air ambiant pour le fonctionnement : -25/+60 °C
Tableau de distribution mural Schneider PRISMASET XS porte transparente 48M LVSXM224
378,92 €
TTC
378,92 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 1
Payable également en 4 fois sans intérêt de:
94,73€
Ce boîtier PrismaSeT XS est un boîtier de distribution en saillie. Ce boîtier en métal et en plastique est composé de 2 rangées de 24 modules de 18 mm. Il convient à tous les types d'armoires modulaires. Ce boîtier est destiné à être installé à l'intérieur. L'indice de protection IP lorsque la porte est fermée est IP40. Il est fourni avec une porte transparente incolore. La couleur du boîtier et de la plaque de recouvrement est blanche (RAL 9003). Cette armoire prête à l'emploi est destinée aux secteurs résidentiel et tertiaire. Elle est conçue pour les électriciens et offre ergonomie et souplesse d'installation. Les câbles peuvent passer par le haut ou le bas de l'armoire grâce à des plaques passe-câbles amovibles. Il permet l'entrée par câble, par conduit ou par gouttière. Elle est équipée d'une plaque arrière et de 2 rails DIN. Les jeux de barres sont amovibles et facilitent le câblage et la maintenance. Il est fourni avec 1 bornier de terre. Ce bornier comporte 24 sorties (3x25mm²+21x4mm²). Il peut également recevoir un répartiteur vertical Acti9 VDIS, composé de 24 modules. Il est fourni avec 1 plaque signalétique, 1 protecteur d'étiquette, 1 bande aveugle et quelques accessoires pour la fixation des câbles. La classe d'isolation électrique est la classe II. La tension d'isolation nominale Ui est de 400 V. La catégorie de surtension est II. Le courant nominal In est de 125A maximum. Il est conforme aux normes IEC 60670-1 et 24, IEC 61439-1 et 3. Les dimensions totales sont (L) 550 mm x (H) 450 mm x (P) 168 mm. Le poids du produit est de 10,270 kg. Le boîtier et le couvercle sont en technoplastique. Le dos et la porte sont en métal. La résistance du plastique aux flammes et à la chaleur anormale est de 650°C pour le boîtier et la plaque de couverture. Le degré de protection IK s'applique lorsque la porte est fermée. La température de fonctionnement est comprise entre -25°C et 60°C.
Matériel fourni :
- 2 étiquettes d'identification
- 2 protecteurs d'étiquettes
- 1 bornier
- 1 bandeau pour plaque aveugle
- 1 porte
- 2 rail DIN
- 2 supports de câbles

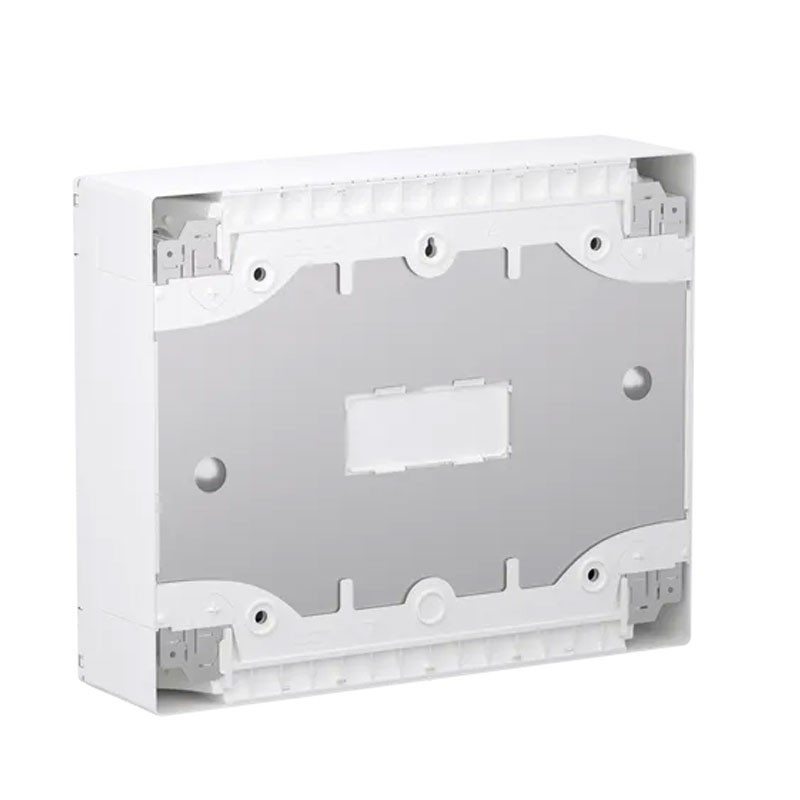

- 1 plaque arrière
Autres caractéristiques techniques :
- Type de plaque frontale : Modulaire
- Type de porte : Transparente
- Type de rail : DIN symétrique
- Description de la plaque de montage : Sans plaque de montage
- Parties amovibles : Rail DIN
- Puissance dissipée 67W
- Courant nominal : 125 A
- Tension nominale d'isolation [Ui] : 400 V
- Entrée de câbles : Câbles ou tubes - Plaques de découpe - Guide - Plaques amovibles
- Nombre de borniers : 1 terre avec 24,0 sorties
- Sorties du bornier de distribution : 3 x 25 mm² + 21 x 4 mm² pour la mise à la terre
- Sorties du bloc de distribution : 6 x 25 mm² + 32 x 4 mm² pour la terre
- Connexions - bornes : Connexion à vis (mise à la terre) , 3.0 6...25 mm² - Connexion à poussoir (mise à la terre) , 21.0 1.5...4 mm² (flexible) - Connexion à poussoir (mise à la terre) , 21.0 6 mm² (rigide ou câblée)
- Description des options de verrouillage : Option serrure à clé
- Matériau du boîtier : Dos : métal - Boîtier : technoplastique - Façade : technoplastique - Porte : verre
- Poids net : 10,270 kg
- Couleur : Boîtier : blanc (RAL 9003) - Face avant : blanc (RAL 9003) - Porte : incolore
- Segment de marché : Résidentiel - Petits bâtiments
- Résistance au feu : Boîtier : 650 °C conformément à la norme IEC 60695-2-11 - Face avant : 650 °C conformément à la norme IEC 60695-2-11
- Normes : IEC 60670-1 - IEC 60670-24 - IEC 61439-1 - IEC 61439-3
- Labels de qualité : IMQ
Il n y ' a pas des avis
Fiche technique
- Typologie : Mural
- Modules: 48
- Degré de protection: IP40
- Modèle: Avec porte
