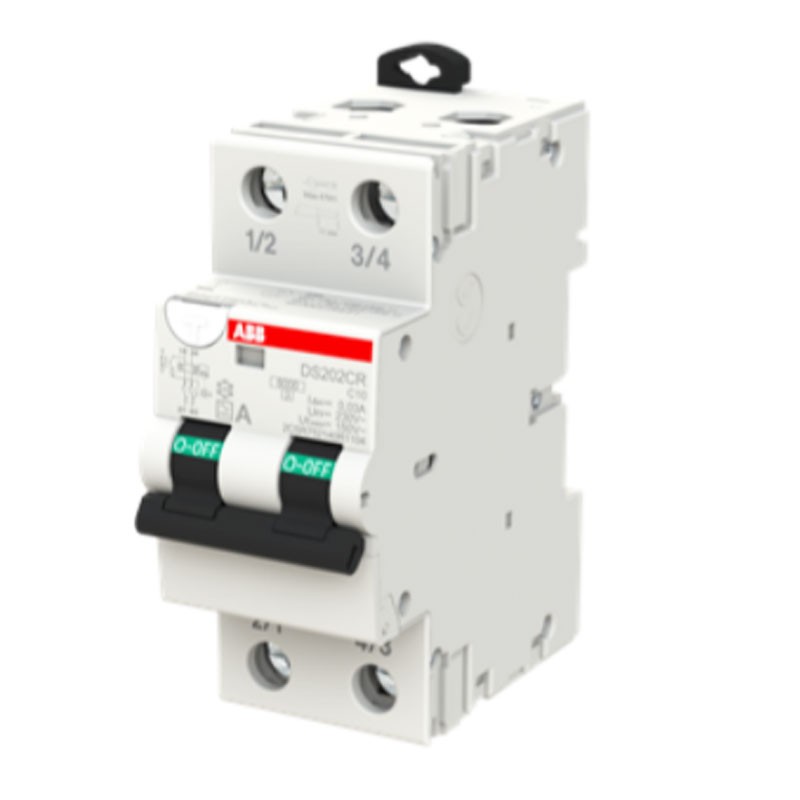

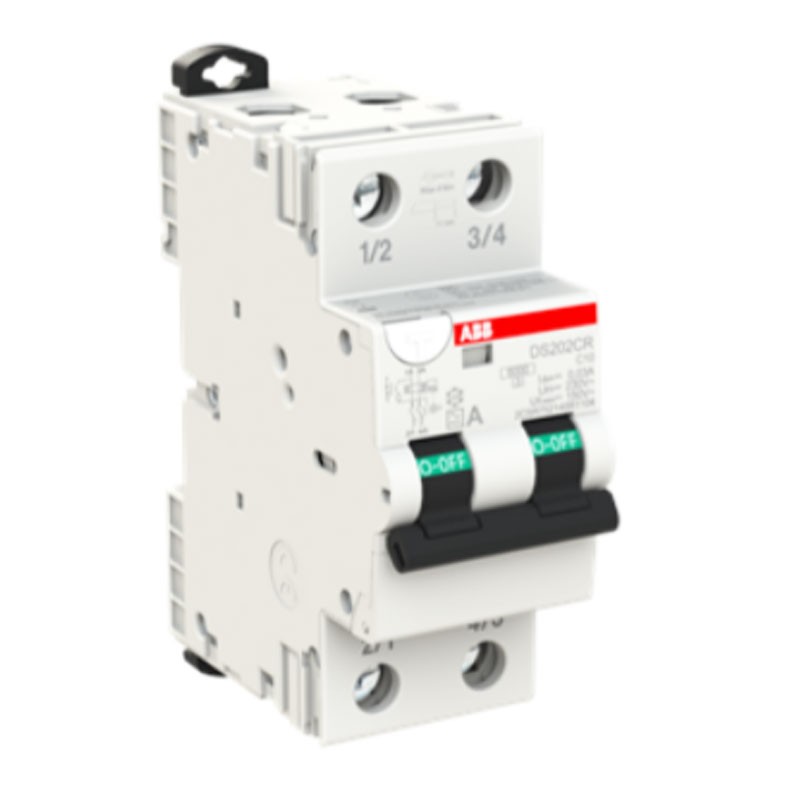

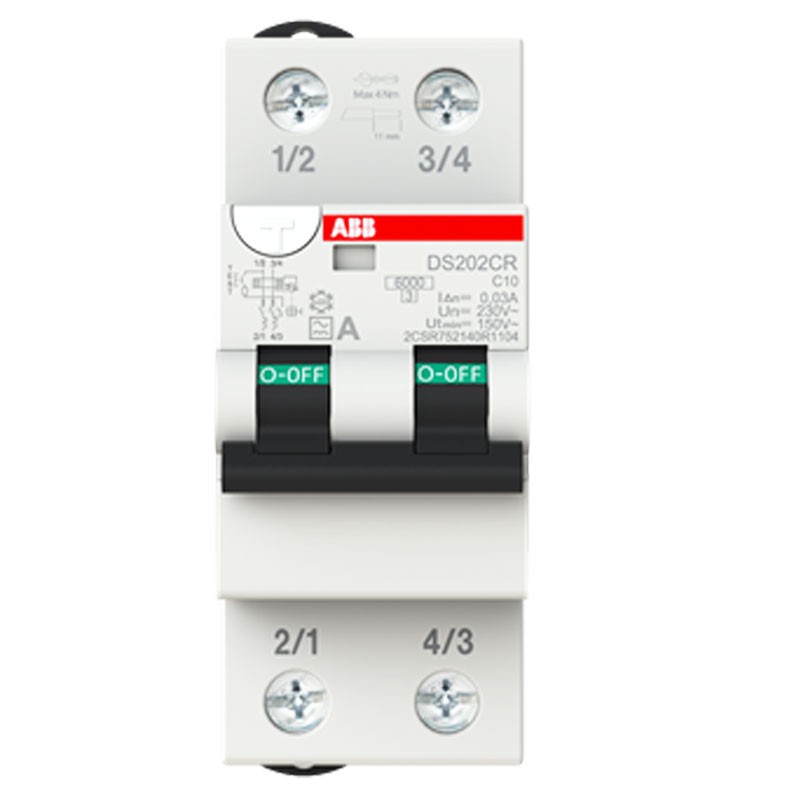

Magnétothermique différentiel Abb 10A 30MA type A 6KA 2 pôles DS202CRC10A30
ABB DS202CRC10A30
8012542122456
Interrupteur magnétothermique différentiel avec protection contre les surintensités Abb, avec les caractéristiques suivantes :
- Tension assignée d'emploi : selon IEC 60898-1 230 V
- Tension assignée d'isolement (U i ) : selon IEC/EN 60664-1 440 V
- Tension nominale de tenue aux chocs (U imp ) : 4 kV
- Caractéristique de déclenchement : C
- Type de courant résiduel : Type A
- Type de tension d'entrée :AC
- Courant nominal (In ):10 Amps
- Courant résiduel nominal : 30 mA
- Capacité nominale de court-circuit : 6 kA
- Pouvoir de coupure en court-circuit maximal assigné (I cu ) : 10 kA
- Pouvoir de coupure en court-circuit de service nominal (Ics ) : 6 kA
- Courant de crête maximal : 0,25 kA
- Type de courant de fuite : UN
- Fréquence :50 Hz
- Fréquence nominale : 50 Hz
Magnétothermique différentiel Abb 10A 30MA type A 6KA 2 pôles DS202CRC10A30
154,67 €
TTC
154,67 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 28
: 5
Payable également en 4 fois sans intérêt de:
38,67€
L'interrupteur différentiel de la série DS202CR est un dispositif 2P en deux modules pour la protection des circuits monophasés des utilisateurs finaux contre les courants de surcharge et de court-circuit. Protection contre les effets des courants sinusoïdaux alternatifs et directs pulsés de défaut à la terre. Protection contre les contacts indirects et protection supplémentaire contre les contacts directs (avec sensibilité = 30 mA).
Le différentiel magnétothermique est donc un système qui combine les fonctions du disjoncteur différentiel avec des caractéristiques magnétiques et thermiques.
L'interrupteur magnétothermique différentiel de l'installation électrique intègre trois protections différentes
- la protection magnétique contre les courts-circuits qui peuvent mettre tout un bâtiment en danger d'incendie ;
- la protection thermique contre les surcharges de l'alimentation en énergie électrique (par exemple, plus d'un appareil en fonctionnement) ;
- la protection différentielle différentielle du disjoncteur qui protège le sujet d'une fuite de courant.
Caractéristiques :
- Série Abb
- Norme : CEI/EN 61009-1 - CEI/EN 61009-2-1
- Perte de puissance : 3,28W
- Connexion électrique : arbitraire
- Limite de la classe d'énergie : 3
- Résistance électrique : 10000 opérations
- Endurance mécanique : 20000 opérations
- 2 modules
- Nombre de pôles : 2
- Nombre de pôles protégés:2
- Indication de défaut : drapeau bleu sur la fenêtre
- Caractéristique de fonctionnement : Instantanée
- Catégorie de surtension : III
- Position des bornes neutres : Droite Gauche
- Couple de serrage : 4 Nm
- Type d'accessoire : Contact auxiliaire - signalisation / contact auxiliaire
- Type de sectionneur de terre : non temporisé
- Température de l'air ambiant : Fonctionnement -25 /+55 °C - Stockage -40 /+70 °C
- Type de montage : Rail DIN EN 60715 (35mm) par clip de fixation
- Position de montage : au choix
- Taille du câble : 35 mm².
- Degré de protection : IP20
- Degré de pollution : 3
- Conditions ambiantes : 28 cycles - à 55 °C / 90-96 % - et 25 °C / 95-100 %
- Longueur de dénudage : 11 mm
- Statut RoHS : conformément à la directive 2011/65/EU et à l'amendement 2015/863 du 22 juillet 2019
- Largeur nette du produit : 36 mm
- Hauteur nette du produit : 86 mm
- Profondeur/longueur nette du produit : 72 mm
- Poids net du produit : 0,220 kg
- Profondeur d'encastrement ( t 2 ) : 72 mm
Il n y ' a pas des avis
Fiche technique
- Modules: 2
- Pôles: 2P
- Courbe: C
- Pouvoir: 6KA
- Type de différentiel: A
- Courant différentiel : 0.03A
- Ampère: 10A
- Protections du circuit: Interrupteurs différentiels thermomagnétiques
