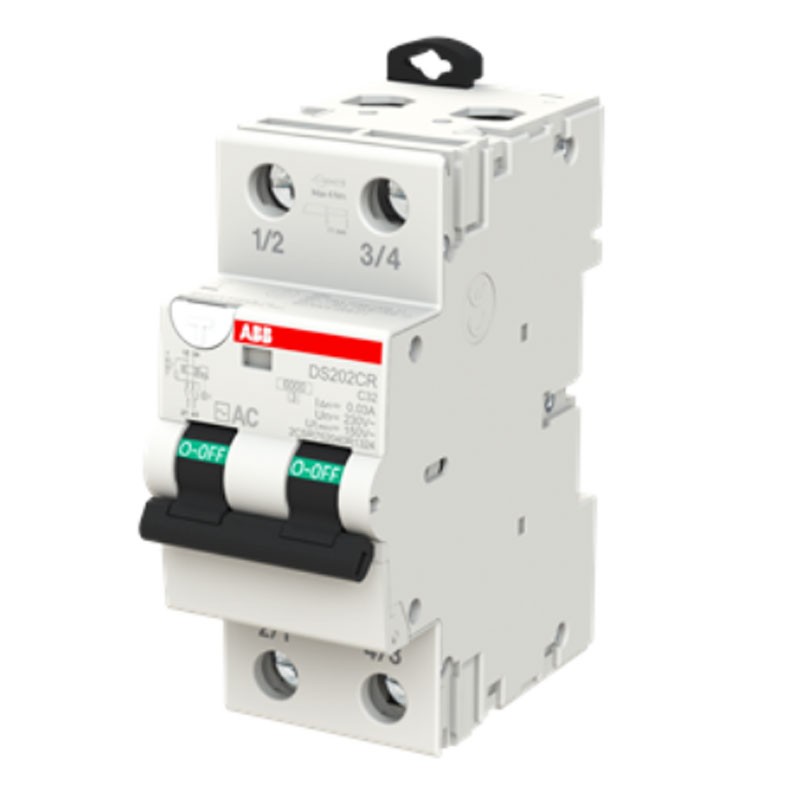

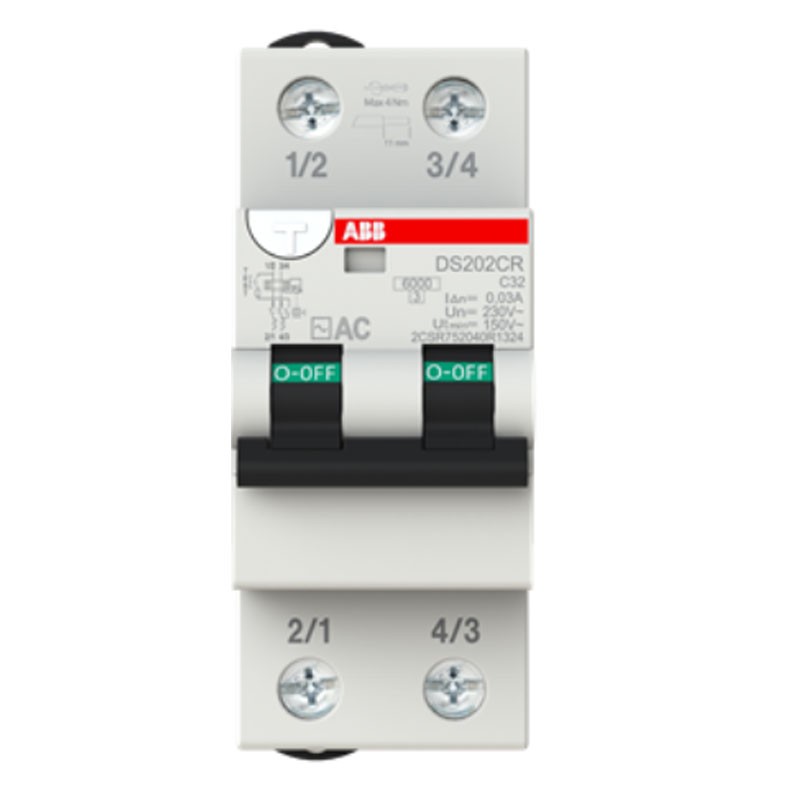

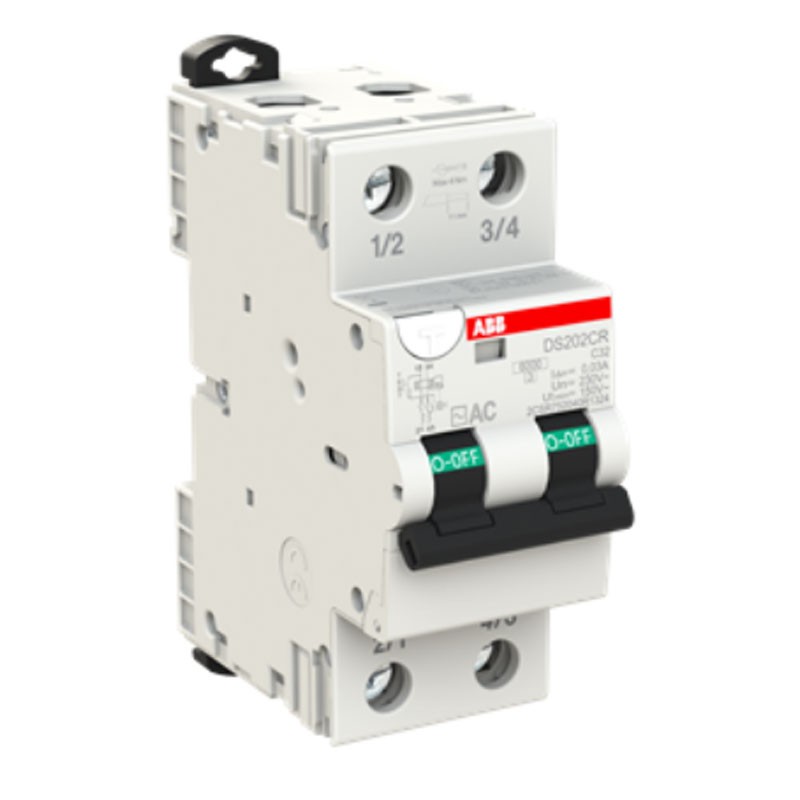

Interrupteur Abb magnétothermique différentiel 2 pôles 32A 30mA AC type 6kA 2 modules DS202CRC32AC30
ABB DS202CRC32AC30
8012542142058
Interrupteur magnétothermique différentiel Abb, avec les caractéristiques suivantes :
- Tension assignée d'emploi : selon IEC 60898-1 230 V
- Tension assignée d'isolement (U i ) : selon IEC/EN 60664-1 440 V
- Tension nominale de tenue aux chocs (U imp ) : 4 kV
- Caractéristique de déclenchement : C
- Type de courant résiduel Type de courant alternatif
- Type de tension d'entrée :AC
- Courant nominal (In ) : 32 Amps
- Courant résiduel nominal : 30 mA
- Capacité nominale de court-circuit : 6 kA
- Pouvoir de coupure en court-circuit maximal assigné (I cu ) : 10 kA
- Pouvoir de coupure en court-circuit de service nominal (Ics ) : 6 kA
- Courant de crête maximal : 0,25 kA
- Type de courant de fuite : AC
- Fréquence : 50Hz
Interrupteur Abb magnétothermique différentiel 2 pôles 32A 30mA AC type 6kA 2 modules DS202CRC32AC30
127,83 €
TTC
127,83 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 40
: 1
Payable également en 4 fois sans intérêt de:
31,96€
Le disjoncteur différentiel de la série DS202CR est un dispositif 2P en deux modules pour la protection des circuits monophasés des utilisateurs finaux contre les courants de surcharge et de court-circuit. Protection contre les effets des courants sinusoïdaux alternatifs et directs pulsés de défaut à la terre. Protection contre les contacts indirects et protection supplémentaire contre les contacts directs (avec sensibilité = 30 mA).
Le disjoncteur magnétothermique est donc un système qui combine les fonctions du disjoncteur différentiel avec des caractéristiques magnétiques et thermiques.
Le disjoncteur magnétothermique de l'installation électrique intègre trois protections différentes
- la protection magnétique contre les courts-circuits qui peuvent mettre tout un bâtiment en danger d'incendie ;
- la protection thermique contre les surcharges de l'alimentation en énergie électrique (par exemple, plus d'un appareil en fonctionnement) ;
- la protection différentielle différentielle du disjoncteur différentiel, qui protège le sujet d'une fuite de courant.
Le déclenchement du disjoncteur différentiel de type AC est assuré pour des courants différentiels alternatifs sinusoïdaux appliqués soudainement ou lentement croissants (CEI EN 61008-1).
Caractéristiques :
- Série Abb
- Norme : CEI/EN 61009-1 - CEI/EN 61009-2-1
- Fréquence nominale : 50Hz
- Perte de puissance : 7,60W
- Connexion électrique : arbitraire
- Limite de la classe énergétique : 3
- Résistance électrique : 10000 opérations
- Endurance mécanique : 20000 opérations
- 2 modules
- Nombre de pôles : 2
- Nombre de pôles protégés:2
- Indication de défaut : drapeau bleu sur la fenêtre
- Caractéristique de fonctionnement : Instantanée
- Catégorie de surtension : III
- Position des bornes neutres : Droite Gauche
- Couple de serrage : 4 Nm
- Type d'accessoire : Contact auxiliaire - signalisation / contact auxiliaire
- Type de sectionneur de terre : non temporisé
- Température de l'air ambiant : Fonctionnement -5 /+55 °C - Stockage -40 /+70 °C
- Type de montage : Rail DIN avec clip de montage
- Position de montage : Au choix
- Taille du câble : 35 mm
- Degré de protection : IP20
- Degré de pollution : 3
- Capacité de connexion : Barre 10...10 mm² : Flexible 1...25 mm² - Rigide 1...35 mm²
- Section nominale : 1 - Solid-Core 1...35 mm² - 4 - Multi-Wired 1...25 mm²
- Conditions ambiantes : 28 cycles - à 55 °C / 90-96 % - et 25 °C / 95-100 %
- Longueur de dénudage : 11 mm
- Statut RoHS : conformément à la directive 2011/65/EU et à l'amendement 2015/863 du 22 juillet 2019
- Largeur nette du produit : 36 mm
- Hauteur nette du produit : 86 mm
- Profondeur/longueur nette du produit : 72 mm
- Poids net du produit : 0,220 kg
- Profondeur d'encastrement ( t 2 ) : 72 mm
Fiche technique
- Modules: 2
- Pôles: 2P
- Courbe: C
- Pouvoir: 6KA
- Type de différentiel: AC
- Courant différentiel : 0.03A
- Ampère: 32A
- Protections du circuit: Interrupteurs différentiels thermomagnétiques
