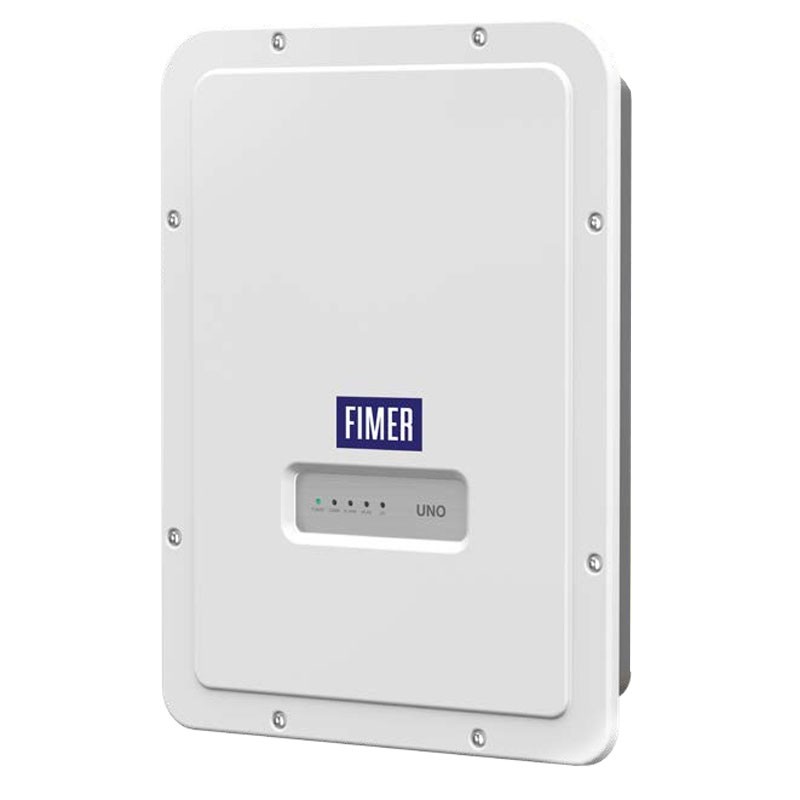

Inverter photovoltaïque monophasé ABB UNO DM 4.6KW TL-PLUS-SB-Q avec sectionneur

Marque: Fimer

Cod: 06R 3P46990S100F EAN: 8054529631292

Inverter photovoltaïque monophasé Fimer série UNO-DM-4.6-TL-PLUS-SB-Q Solution optimale pour les installations résidentielles :

Puissance nominale de sortie AC 4600W
Nombre 2 de MPPT indépendants
Déconnecteur DC intégré
Type de connexion AC au réseau monophasé
Interface de communication sans fil intégrée
Protocole de communication intégré ModBus TCP (SunSpec)
Interface utilisateur Web de mise en service, Aurora Manger Lite
Surveillance Plant Portfolio Manager, Plant Viewer, Plant Viewer for Mobile, Energy Viewer

Data sheet Fimer 3P46990S100F

Inverter photovoltaïque monophasé ABB UNO DM 4.6KW TL-PLUS-SB-Q avec sectionneur

1 108,37 € TTC

1 108,37 €

Inverter photovoltaïque monophasé ABB UNO DM 4.6KW TL-PLUS-SB-Q avec sectionneur

1 108,37 €
TTC

-20€

EXTRA

Entrez le code de réduction sur la page de paiement

Promotion valable pour un temps limité

Pas disponible

Altre disponibilità dal produttore

À venir

Payable également en 4 fois sans intérêt de: 277,09€

2 ans de garantie

Retour facile en 14 jours

Allégements Fiscaux

Are you a professional ?

Request access to

La description

La nouvelle famille d'onduleurs monophasés UNO-DM-PLUS-Q, avec des classes de puissance de 3,3 à 5,0 kW, est la solution optimale pour les installations résidentielles.

La solution universelle:

Le nouvel onduleur réunit toutes les qualités de FIMER dans un design léger et compact, grâce à des choix technologiques optimisés pour chaque type d'installation. Tous les modèles, logés dans le même boîtier, sont équipés d'un double MPPT, ce qui permet d'obtenir des performances élevées avec un encombrement minimal.

Facile à installer, rapide à configurer

Les connecteurs Plug and Play, côté DC et AC, ainsi que la communication sans fil, rendent l'installation facile, rapide et sûre, sans qu'il soit nécessaire d'ouvrir la face avant de l'onduleur. La procédure de mise en service réduit les temps d'installation, réduisant ainsi le temps et les coûts d'installation. Convivialité accrue grâce à une interface utilisateur qui permet d'accéder, via n'importe quel appareil compatible WLAN (smartphone, tablette ou PC), à toutes les fonctions de configuration avancées de l'onduleur, y compris le contrôle dynamique de l'alimentation et le gestionnaire de charge.

Connectivité et intégration numérique

Les fonctions intégrées d'enregistrement des données et le transfert direct des données sur Internet (via Ethernet ou WLAN) permettent aux clients de profiter des avantages du portail de surveillance Aurora Vision. Des interfaces de communication avancées (WLAN, Ethernet, RS485), ainsi qu'un protocole de communication Modbus (TCP/RTU) efficace et compatible avec Sunspec, permettent une intégration facile de l'onduleur dans tout environnement intelligent, ainsi qu'avec des dispositifs de surveillance et de contrôle tiers. Un ensemble complet de commandes, avec un algorithme intégré efficace, permet un contrôle dynamique de l'alimentation du réseau (par exemple, l'alimentation zéro), ce qui rend l'onduleur adapté aux applications mondiales et conforme aux exigences réglementaires des services publics.

Visionneuse d'énergie

Cette application mobile est un outil utile aux utilisateurs résidentiels pour surveiller à distance les performances de leurs installations solaires, ce qui leur permet d'accroître leur autoconsommation et leur autosuffisance.

Caractéristiques principales

Accès sans fil à l'interface utilisateur intégrée
Procédure de mise en service simplifiée
Contrôle dynamique de l'alimentation
Mise à jour à distance du micrologiciel de l'onduleur et de ses composants
Surveillance à distance via le nuage Aurora Vision

Entrée :

Tension d'entrée CC absolue maximale 600V
Tension de déclenchement de l'entrée CC 200V (ajustable 120...350V)
Plage de fonctionnement de la tension d'entrée CC 0,7 x Vstart...580 V (min 90 V)
Tension d'entrée CC nominale 360 V
Puissance nominale d'entrée CC 4750 W
Nombre de MPPT indépendants 2
Puissance d'entrée CC maximale pour chaque MPPT 3000 W
Tension DC MPPT 150...530 V
Limitation de la puissance DC avec configuration MPPT parallèle Déclassement de max à zéro (530 V≤VMPPT≤580V)
Limitation de la puissance DC pour chaque MPPT avec configuration MPPT indépendante à Pacr, exemple de déséquilibre maximum 3000 W (190 V≤VMPPT≤530 V) autre canal : Pdcr-3000 W (90 V≤VMPPT≤530 V)
Courant d'entrée CC maximal 32,0 / 16,0 A
Courant de court-circuit d'entrée maximal pour chaque MPPT 20,0 A
Nombre de paires de connexions d'entrée CC 1
Type de connexion CC Connecteur enfichable PV

Protections d'entrée

Protection contre l'inversion de polarité Oui, source limitée en courant
Protection contre les surtensions d'entrée - varistor Oui
Contrôle de l'isolation Conformément aux réglementations locales
Caractéristiques du disjoncteur CC (version disjoncteur CC) 25 A / 600 V

Sortie :

Type de connexion au réseau CA 4600W
Puissance nominale de sortie AC 4600 W
Puissance apparente maximale 4600 VA
Tension nominale de sortie AC 230V
Plage de tension de sortie AC 180...264 V
Courant de sortie CA maximal 20,0 A
Contribution au courant de court-circuit 22,0 A
Fréquence de sortie nominale 50/60 Hz
Plage de fréquence de sortie 47...53/57...63 Hz
Facteur de puissance nominale et plage de réglage > 0,995, réglage ± 0,1 - 1 (inductif / capacitif)
Distorsion harmonique totale du courant < 3,5 %.
Type de connexions AC Connecteur de panneau femelle

Protections de sortie

Protection contre l'îlotage Conformément aux réglementations locales
Protection externe maximale contre les surintensités de courant alternatif 25A
Protection contre les surtensions de sortie - varistor 2 (L - N / L - PE)

Performance de fonctionnement

Rendement maximum 97.0%
Rendement pondéré (EURO/CEC) 96,5% / -
Seuil d'alimentation 8W
Consommation nocturne <0,4 W

Environnement

Température ambiante -25...+60°C / -13...140°F avec déclassement au-dessus de 40°C/104°F
Humidité relative 0...100 % avec condensation
Altitude maximale de fonctionnement sans déclassement 2000 m / 6560 ft

Physique

Protection de l'environnement IP 65
Système de refroidissement Naturel
Dimensions (H x L x P) 553 x 418 x 175 mm / 21.8" x 16.5" x 6.9"
Poids 15 kg / 33 lb
Système de montage Supports muraux

Niveau d'isolation

Niveau d'isolation Pas de transformateur
Certifications CE , RCM
Normes CEM et de sécurité IEC/EN 62109-1, IEC/EN 62109-2, AS/NZS 4777.2, EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-11, EN 61000-3-12
Normes de raccordement au réseau (vérifier la disponibilité via le réseau de vente) IEC 0-21, DIN V VDE V 0126-1-1, VDE-AR-N 4105, G83/2, G59/3, G98-1, G99-1, RD 413, ITC-BT-40, AS/NZS 4777.2, C10/11, IEC 61727, IEC 62116
