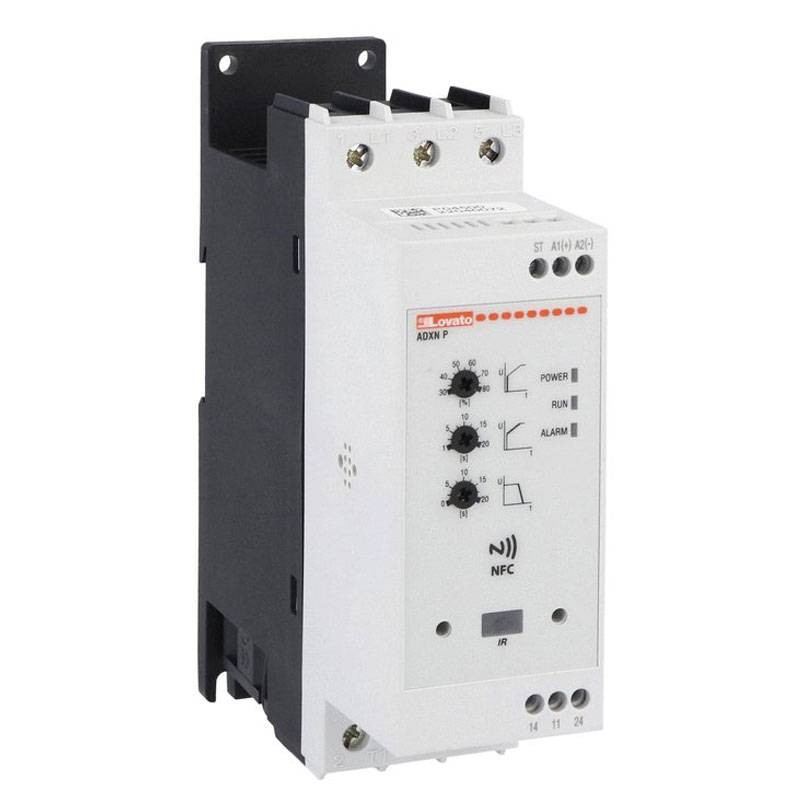

Cette version offre une protection thermique électronique du moteur, réalisée par des transformateurs de courant intégrés, qui permettent non seulement de protéger le moteur contre les surcharges, mais aussi de gérer des rampes de démarrage à courant limité qui s'adaptent automatiquement aux variations de charge. Le démarreur progressif ADXNP peut également être équipé d'un module de communication RS485 (CX04) en option pour l'intégration dans un système de contrôle ou de supervision à distance.

Il est doté de potentiomètres frontaux pour le réglage des paramètres de base les plus simples (échelon de tension initial, rampe d'accélération et rampe de décélération) et d'une connectivité NFC pour la programmation de paramètres avancés via l'application Lovato, tels que le courant nominal du moteur, la classe de protection thermique, les seuils de protection, les mots de passe, les paramètres de communication, la fonction des sorties de relais intégrées et les propriétés des alarmes. Le port optique frontal permet également la programmation, le téléchargement de données et le diagnostic à partir d'un PC et d'une application via des dispositifs de connexion USB (CX01) et Wi-Fi (CX02) en option.

Dimensions compactes : les démarreurs progressifs ADXN sont dotés d'une commande à 2 étages et sont fabriqués dans un boîtier extrêmement compact, d'une largeur de seulement 45 mm pour l'ensemble de la gamme jusqu'à 45° (divisé en 2 tailles mécaniques qui diffèrent par la hauteur et la profondeur).

Ils sont extrêmement simples et rapides à configurer. Le contrôle du moteur ne nécessite que le réglage de quelques paramètres intuitifs, tels que les temps de rampe et la tension initiale, qui, selon la version, peuvent être configurés via les potentiomètres frontaux ou via le smartphone en utilisant la technologie NFC et l'application Lovato, disponible gratuitement pour les appareils iOS et Android.

Large plage detension de ligne : Ils disposent d'une large plage de tension de ligne, allant de 208 à 600VAC nominaux, ce qui les rend utilisables sur tous les marchés, y compris le marché nord-américain, sans qu'il soit nécessaire de gérer des codes différents en fonction de la tension présente dans le système.

Alimentation auxiliaire: Les trois versions de l'ADXN sont disponibles en deux variantes avec une tension d'alimentation auxiliaire : 24VAC/DC, une tension que l'on trouve généralement dans les panneaux d'automatisation, ou 100-240VAC, que l'on trouve généralement dans les panneaux de contrôle des pompes, par exemple.

Ils intègrent de nombreuses fonctions de protection pour le moteur et le démarreur progressif, par exemple

• protection thermique du démarreur au moyen d'une sonde de température intégrée au dissipateur thermique
• contrôle de la tension de ligne : tension et fréquence hors limites, défaillance de phase, séquence de phase incorrecte
• protection thermique électronique du moteur (version ADXNP uniquement)



Les seuils de protection et les temps de déclenchement correspondants sont configurables sur les versions avec connectivité NFC (ADXNF et ADXNP) et peuvent être activés/désactivés individuellement.

Les versions ADXNF et ADXNP sont dotées d'une connectivité NFC intégrée en façade, une solution technologiquement avancée qui permet de modifier les paramètres rapidement, facilement et intuitivement, directement à partir de votre smartphone grâce à l'application Lovato.

Cette fonctionnalité permet de régler les paramètres au format numérique de manière claire et précise grâce à l'interface graphique conviviale de l'App. Il est également possible de sauvegarder la programmation sur le smartphone pour la copier sur d'autres démarreurs progressifs du même modèle extrêmement rapidement, même lorsque l'appareil est déconnecté, une solution idéale pour ceux qui effectuent la programmation en série de nombreux appareils.

Outre la rapidité, la précision et la facilité de configuration, les versions équipées de NFC répondent également aux exigences de sécurité, grâce à la possibilité de définir un mot de passe via le smartphone pour protéger les paramètres contre toute modification par du personnel non autorisé.

La version avancée ADXNP intègre des transformateurs ampérométriques pour mesurer le courant circulant dans les phases alimentant le moteur. Grâce à cette information, le démarreur progressif est en mesure de protéger thermiquement le moteur en lui ordonnant de s'arrêter lorsque le courant dépasse la valeur nominale pendant une période prolongée, sans qu'il soit nécessaire d'installer un relais thermique externe, ce qui permet d'économiser des coûts, de l'espace, du câblage et du temps d'installation. La protection thermique est électronique et il est possible de configurer une double classe de protection : une pour le démarrage et une pour la marche, avec un choix de classes 10, 15, 20 et 25 en fonction du niveau de lourdeur de l'application. Le courant nominal du moteur, les classes de protection thermique et les propriétés d'alarme associées peuvent être configurés par smartphone via LOVATO App ou Lovato App.

La version avancée ADXNP est équipée d'un port optique frontal pour la connexion de dispositifs de communication USB (CX01) ou Wi-Fi (CX02) en option, grâce auxquels le démarreur progressif peut être connecté à un PC avec logiciel, à des smartphones et à des tablettes avec Lovato App pour effectuer des opérations de programmation, de diagnostic et de téléchargement de données facilement et en toute sécurité, en opérant directement à partir de la face avant de l'appareil et sans avoir besoin de déconnecter l'alimentation électrique du panneau électrique.

By-pass intégré : toutes les versions intègrent un relais de by-pass qui désactive automatiquement le circuit à thyristors lorsque le moteur atteint son état de fonctionnement, ce qui permet de réduire la chaleur et la dissipation de puissance, d'où d'importantes économies d'énergie. La présence du by-pass augmente également la fiabilité du démarreur progressif en protégeant les thyristors internes de tout phénomène indésirable sur la ligne pendant que le moteur fonctionne, comme les courts-circuits, les surcharges ou les surtensions.

2 sorties relais intégrées : les démarreurs progressifs ADXN intègrent en standard 2 sorties relais avec contact normalement ouvert, qui peuvent être utilisées pour des fonctions de signalisation ou de contrôle de dispositifs externes. La fonction des sorties est fixe sur les versions de base ADXNB, tandis qu'elle est programmable via NFC sur les versions ADXNF et ADXNP, en option : commande de contacteur de ligne (run), signalisation de fin de rampe (TOR), alarme et couple maximum.

Mot de passe : L'accès aux paramètres des démarreurs progressifs ADXNF et ADXNP peut être verrouillé par un mot de passe qui peut être défini avec l'application Lovato afin de protéger les paramètres contre les manipulations par du personnel non autorisé.

LED en façade: Toutes les versions ont 3 LED en façade pour indiquer la présence de l'alimentation auxiliaire, l'état de marche et l'alarme. La LED d'alarme clignote en cas d'alarme active et le nombre de clignotements identifie le type d'alarme en cours.

Montage : Les démarreurs progressifs ADXN peuvent être montés sur vis ou sur rail DIN 35 mm (IEC/EN/BS 60715). La fixation par vis s'effectue par 4 trous dans la base du boîtier, tandis que la fixation sur rail DIN comporte un insert en caoutchouc qui empêche le démarreur progressif de glisser sur le rail.

Caractéristiques :

• Deux phases contrôlées
• Plage de tension d'entrée : 208...600VAC
• Puissance nominale du moteur 2,2...22kW (400VAC)
• Relais de dérivation intégré
• Fonctions de protection intégrées pour le moteur et le démarreur
• Indicateur LED d'état du démarreur
• Boîtier compact de seulement 45 mm de large
• Fixation par vis ou rail DIN 35 mm
• Limite de courant réglable
• Protection électronique contre les surcharges du moteur
• Protection contre les défaillances de phase
• Protection contre les inversions de phase
• Protection contre le blocage du rotor
• Protection contre la surchauffe du thyristor
• Protection contre les faibles charges
• Fonctions d'alarme programmables
• Port optique pour la programmation
