Ancre en acier Fischer à haute résistance 10X86 10/10 00040827
FIS 00040827
4006209408278

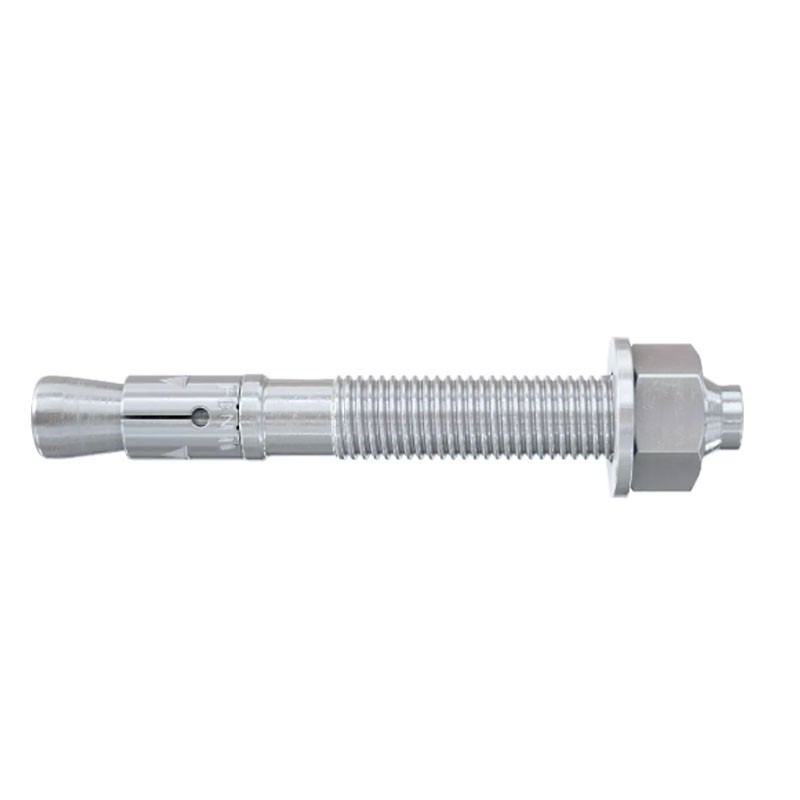

Ancrage Fischer en acier à boulon traversant FBN II 10/10 (10X86) pour service intensif avec les caractéristiques suivantes :
- Certifications : ETA-07/0211 - DoP No. 0192
- Diamètre du trou : 10 mm
- Profondeur minimale du trou pour l'installation à travers le trou : 78 mm
- Longueur de travail hef,stand/hef,red max : 10 / 20 mm
- Clé de serrage : 17 mm
Ancrage traversant haute performance pour charges statiques sur béton non fissuré. Polyvalent et facile à installer.
Ancre en acier Fischer à haute résistance 10X86 10/10 00040827
0,73 €
TTC
0,73 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 984
: 60
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
La cheville à expansion FBN II de fischer est une cheville en acier pour le béton non fissuré. Son long filetage et ses deux profondeurs d'ancrage rendent le FBN II particulièrement flexible. En plus du pré-positionnement et de l'installation à travers, cette cheville à expansion est également adaptée à l'installation espacée.
Points forts :
- Le FBN II atteint une capacité de charge maximale avec une profondeur d'ancrage standard. Cela réduit le nombre de points d'ancrage nécessaires et permet d'utiliser des plaques de plus petite taille.
- Le filetage long permet d'équilibrer la tolérance de construction des composants. En outre, le FBN II convient à une installation espacée. Cela augmente la flexibilité.
- Quelques coups de marteau et un très faible nombre de tours pour le serrage assurent un assemblage facile.
- La forme de l'extrémité protège le filetage contre les dommages et permet ainsi une installation et un retrait plus rapides de la fixation.
Avantages :
- Certifié pour les applications structurelles (marquage CE Option 7 pour le béton non fissuré selon ETA 07/0211).
- Spécialement conçu pour des applications dans des environnements secs et non pollués.
- A partir de M8, la double profondeur d'ancrage certifiée peut être utilisée en fonction de l'épaisseur de l'élément à ancrer ou des charges à sécuriser.
- Les performances élevées en traction dans le béton non fissuré permettent de réduire le nombre de points de fixation et, par conséquent, de réduire les dimensions des plaques.
- des dimensions plus réduites.
- Le long filetage permet de fixer des objets de différentes épaisseurs et permet une installation espacée, même pour des ajustements hors de l'aplomb.
- L'aplomb.
- L'installation à travers le trou, remarquablement simple, est très rapide grâce aux quelques coups de marteau et au faible nombre de tours de clé nécessaires à l'ancrage pour atteindre le couple requis.
- pour atteindre le couple de serrage requis.
- L'extrémité de la cheville protège le filetage de tout dommage, ce qui permet une installation (et un retrait éventuel) plus rapide de l'objet à fixer.
Applications :
- Structures en acier
- Garde-corps
- Consoles
- Échelles
- Passerelles pour câbles
- Machines
- Marchepieds
- Portes
- Façades
Matériels d'appui :
- Approuvé pour : Béton C20/25 à C50/60, non fissuré
- Convient également pour : Béton C12/15 - Pierre naturelle à structure compacte
Montage :
- Le FBN II est particulièrement adapté et rapide pour les installations à travers les trous, mais il convient également aux installations non traversantes. Pour le diamètre sur la plaque, suivez les instructions dans les données techniques.
- Percez le support à l'aide d'une mèche à béton appropriée, en respectant le diamètre prescrit dans les données techniques pour la taille de la cheville à installer.
- Dans le cas de trous percés par roto-percussion, nettoyer le trou en le soufflant (utiliser la pompe ABG ou alternativement le soufflet AB-K).
- Dans le cas de trous percés avec des forets FHD (perçage et nettoyage simultanés du trou), aucun nettoyage n'est nécessaire.
- Tapez profondément sur la cheville à l'aide d'un marteau jusqu'à ce que la rondelle touche l'objet à fixer.
- Pour les installations en série, il est recommandé d'utiliser la gâche FABS.
- Appliquer le couple de serrage prescrit dans les données techniques à l'aide d'une clé dynamométrique.
- Lorsque le couple de serrage est appliqué, l'extrémité conique de la cheville est attirée dans le collier, qui se dilate contre la paroi du trou.
- Le FBN II convient également à une installation espacée grâce à son long filetage qui permet d'utiliser un écrou/un contre-écrou (non fourni) pour ajuster la distance par rapport au support. Pour serrer la cheville, il faut la fixer au support à l'aide de la rondelle et de l'écrou fournis.
- Le marquage de la tête (lettres A à Z) précise l'épaisseur maximale qui peut être fixée et permet donc de vérifier la justesse de l'installation par la suite.
Il n y ' a pas des avis
Fiche technique
- Typologie : Chevilles
