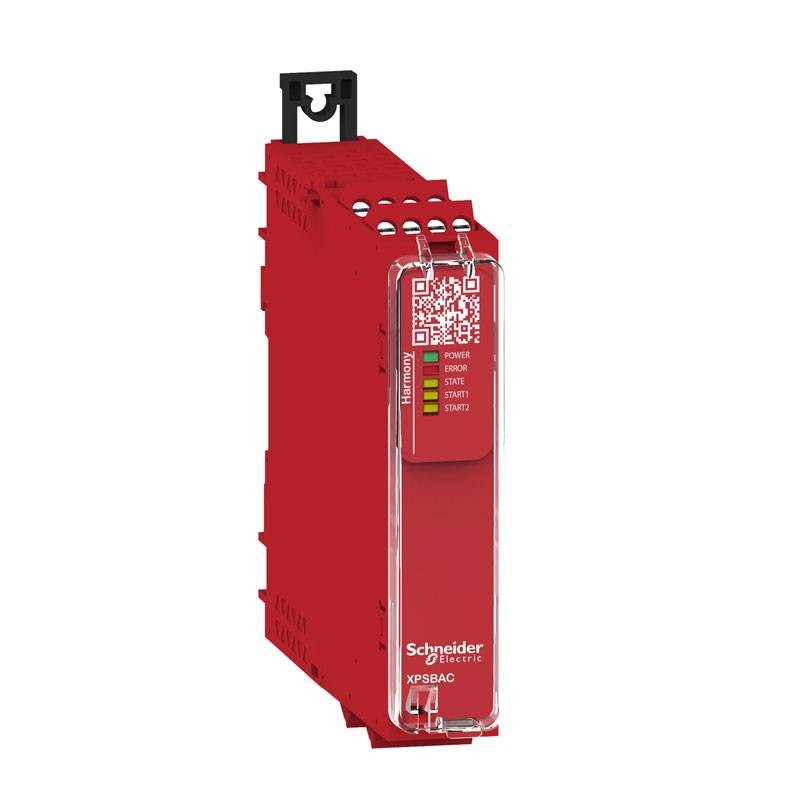

Schneider Harmony module de sécurité XPS 24V AC bornes à vis XPSBAC14AP
SNR XPSBAC14AP
3606482034013
Module de sécurité de contrôle d'urgence et de sécurisation Schneider Harmony XPS sans bornes à vis d'entrée dédiée avec les caractéristiques suivantes :
- Fonction du module : Bouton d'arrêt d'urgence avec 2 contacts NF - Contrôle de sécurité avec 1 ou 2 interrupteurs de fin de course
- Type de circuit électrique : double NC
- Tension d'alimentation nominale : 24 V CA - 15...10 % - 24 V CC - 20...20 %.
- Consommation électrique en W : 1,5 W 24 V DC
- Consommation électrique en VA : 3,5 VA 24 V "AC" "50/60 Hz
- Sorties de sécurité : 4 NO + 1 NC
- Courant thermique conventionnel dans l'air : 6 ampères
- Fusible associé : 10 A gG par circuit de sortie de relais NO selon IEC 60947-1
- Courant de sortie minimum : 10 mA par sortie relais
- Tension de sortie minimale : 5V par sortie relais
- Tension d'isolation nominale : 300 V (degré de pollution 2) selon EN/IEC 60947-1
- Tension nominale de tenue aux chocs : 4 kV catégorie de surtension II selon EN/IEC 60947-1
Schneider Harmony module de sécurité XPS 24V AC bornes à vis XPSBAC14AP
139,18 €
TTC
139,18 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 57
: 4
Niveau de sécurité :
- Peut atteindre PL e/catégorie 4 pour un contact de relais NO conforme à la norme ISO 13849-1
- Peut atteindre SILCL 3 pour le contact de relais NO selon IEC 62061
- Peut atteindre SIL 3 pour le contact de relais NO selon IEC 61508
- Peut atteindre PL c/catégorie 1 pour le contact relais NC selon ISO 13849-1
- Peut atteindre SILCL 1 pour le contact de relais NC selon IEC 62061
- Peut atteindre SIL1 pour le contact de relais NC selon IEC 61508
Données de fiabilité
- MTTFd > 30 ans selon ISO 13849-1 pour un contact de relais NO
- Dcavg >= 99 % selon la norme ISO 13849-1 pour le contact de relais NO
- PFHd = 0,95E-09 conformément à la norme ISO 13849-1 pour un contact de relais NO
- HFT = 1 selon la norme IEC 62061 pour un contact de relais NO
- PFHd = 0,95E-09 selon IEC 62061 pour un contact de relais NO
- SFF > 99% selon IEC 62061 pour le contact de relais NO
- HFT = 1 selon IEC 61508-1 pour un contact de relais NO
- PFHd = 0,95E-09 selon IEC 61508-1 pour un contact de relais NO
- SFF > 99% selon IEC 61508-1 pour un contact de relais NO
- Type = B selon IEC 61508-1 pour un contact de relais NO
- MTTFd > 30 ans conformément à la norme ISO 13849-1 pour le contact de relais NC
- DC > 60 % conformément à la norme ISO 13849-1 pour le contact de relais NC
- PFHd = 0,95E-09 conformément à la norme ISO 13849-1 pour le contact de relais NC
- HFT=0 selon la norme IEC 62061 pour le contact de relais NC
- PFHd = 0,95E-09 conformément à la norme IEC 62061 pour un contact de relais NC
- SFF > 60% selon IEC 62061 pour le contact de relais NC
- HFT=0 selon IEC 61508-1 pour le contact de relais NC
- PFHd = 0,95E-09 selon IEC 61508-1 pour un contact de relais NC
- SFF > 60% selon IEC 61508-1 pour le contact de relais NC
- Type = B selon IEC 61508-1 pour contact relais NC
Connexions des bornes
- Bornier à vis amovible, 0,2...2,5 mm² solide ou flexible
- Bornier à vis amovible, 0,25...2,5 mm² flexible avec embout pour conducteur unique
- Bornier à vis amovible, 0.2...1.5 mm² conducteur double solide ou flexible
- Bornier à vis amovible, 2 x 0,25...1 mm² flexible avec embout sans extrémité de câble, avec gabarit
- Bornier à vis amovible, 2 x 0.5...1.5 mm² flexible avec embout avec extrémité de câble, avec gabarit
Signalisation locale
- LED verte avec des marques de puissance pour la mise sous tension
- LED rouge avec des marques d'erreur pour l'erreur
- LED jaune avec des marques d'état pour l'état
- LED jaune avec marque start1 pour entrée de démarrage
- LED jaune avec marque start2 pour entrée de démarrage
Caractéristiques :
- Type de démarrage : automatique/manuel/surveillé
- Type de protection de l'entrée : interne, électronique
- Temps de réponse : 150 ms à 24 V DC - 80 ms à 24 V DC
- Support de montage : rail DIN symétrique de 35 mm
- Température ambiante de fonctionnement : -25/+55°C
- Dimensions : hauteur 100 mm largeur 22,5 mm profondeur 120 mm
Il n y ' a pas des avis
Fiche technique
- Typologie :
- Modules de contrôle
