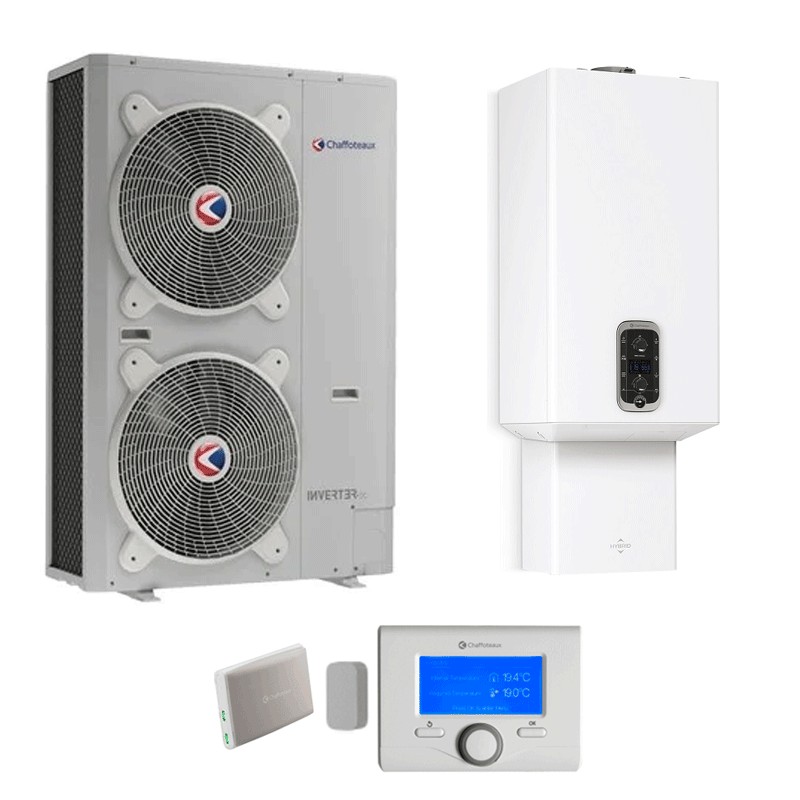

ÉCONOMIE D'ÉNERGIE

• Possibilité de gestion selon des critères d'écologie maximale ou d'économie maximale.
• La demande d'énergie est couverte principalement par une pompe à chaleur dont le rendement énergétique est supérieur à 300 %.
• Fonction photovoltaïque > HAUT RENDEMENT
• Chaudière à condensation Mira ADVANCE avec échangeur en acier inoxydable SpinTech
• Système Eburning, contrôle électronique de la combustion
• Pompe à chaleur à haut rendement, même dans les climats froids
• Possibilité de fonctionnement simultané des deux générateurs

CONNECTIVITÉ SMART

• Connectivité ChaffoLink de série
• Gestionnaire de système Expert HD et sonde extérieure de série
• Compatible avec Amazon Alexa et Google Assistant

SIMPLICITÉ D'INSTALLATION

• Le module compact peut être installé sous la chaudière
• Circuit frigorifique hermétiquement fermé dans l'unité extérieure : aucune licence pour les gaz F n'est requise.
• Exemption pour le drainage murale.

Données techniques avec une combinaison de chaudières de 30kW :

• Débit nominal de chauffage max/min PCI 28.0/3.0
• Rendement à la puissance thermique nominale (80-60°C) PCI % 98.4
• Puissance sonore intérieure dB(A) 51
• Débit nominal de chauffage max/min PCI kW 30/3,0
• Débit d'eau dans l'eau chaude sanitaire l/min 17.2

Performances de la pompe à chaleur

• Puissance calorifique nominale (Ta +7°C ; Tw 35°C) kW 12
• COP nominal (Ta +7°C ; Tw 35°C) 4,9
• Puissance de sortie à pleine charge (Pn***) (Ta +7°C ; Tw 35°C) kW 12
• COP à Pn (Ta +7°C ; Tw 35°C) 4,9
• Puissance nominale au refroidissement (Ta +35°C ; Tw 18°C) kW 10,7
• EER nom (Ta +35°C ; Tw 18 °C) 5.1

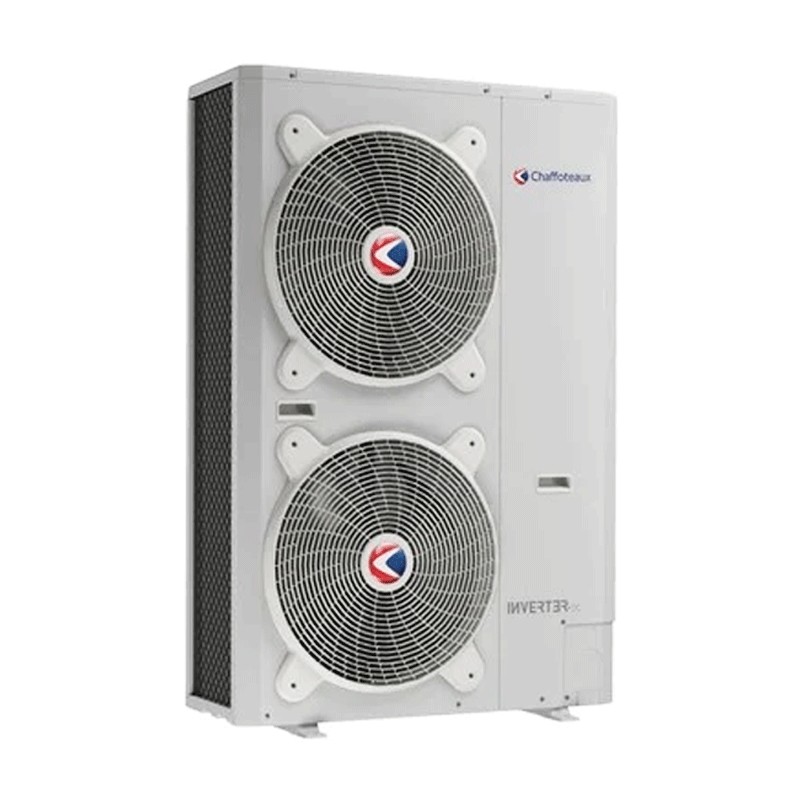

Unité extérieure ARIANEXT 120M EXT R32 :



L'unité extérieure Arianext M Ext R32 est équipée d'un moteur brushless pour un fonctionnement silencieux et d'un compresseur rotatif double qui assure un fonctionnement silencieux et efficace même à charge partielle et dans les climats froids. Contrôle Inverter pour adapter la puissance de sortie à la demande du système à tout moment, en minimisant les cycles marche/arrêt et les raccords d'eau 1".



Caractéristiques :



CHAUFFAGE (performance de la pompe à chaleur)

• T alimentation min/max °C -20/35 T air min/max °C 20/60
• T air +7°C, T eau 35/30°C Puissance thermique kW 4.08/12.00/14.37 - Puissance absorbée nom kW 2.45
• COP nom 4,90
• T air -7°C, T eau 35/30°C Puissance thermique kW 2.99/9.51/11.47 - Puissance nominale d'entrée kW 2.97
• COP nom 3,20
• T air +7°C, T eau 45/40°C Puissance thermique kW 4.02/8.20/13.65 - Puissance nominale d'entrée kW 2.00
• COP nom 4.10

REFROIDISSEMENT (performance de la pompe à chaleur)

• T alimentation min/max °C 10/43
• T air min/max °C 5/23
• T air 35°C, T eau 7/12°C Puissance thermique kW 3,70/9,05/10,30 - Puissance absorbée nom kW 2,87
• EER nom 3.15
• T air 35°C, T eau 18/23°C Puissance thermique kW 4.78/10.74/13.30 - Puissance nominale d'entrée 2.11
• EER nom 5.08

DONNÉES ErP (climat moyen, température de départ basse)

• Puissance sonore de l'unité extérieure dB(A) 58
• Énergie d'entrée annuelle kWh/an 5335
• Rendement saisonnier % 143



UNITÉ EXTÉRIEURE ARIANEXT

• Poids 124 Kg
• Type de réfrigérant R32
• Charge de réfrigérant g 2100
• GWP 675
• Équivalent CO2 t 1,42
• Raccordement du tuyau d'entrée - sortie 1 "M" pouce
• Tension/phase/fréquence v/ph/Hz 230-1-50
• Puissance maximale consommée 5,15 kW
• Type de compresseur DC TWIN-ROTARY
• Classe de protection électrique IP24
• Teneur en eau minimale dans le système primaire 60


CHAUDIÈRE GAZ À CONDENSATION MIRA ADVANCE LINK 30

Mira Advance Link, une âme puissante pour un contrôle étonnant. Équipé de l'échangeur de chaleur innovant SpinTech, il excelle dans sa catégorie grâce au contrôle électronique de la combustion et à la connectivité intégrée. Installable dans des endroits partiellement protégés.

PERFORMANCES MAXIMALES :

• Les sections de passage ont augmenté de 142 % par rapport à la version précédente.
• 1 m de plus en prévalence
• Efficacité saisonnière de 94%.
• Classe A+ grâce aux accessoires standard de thermorégulation
• Performance certifiée par le groupe TÜV RHEINLAND

CONFORT MAXIMAL

• Rapport de modulation 1:10
• Contrôle électronique de la combustion E-Burning System
• Fonction SRA
• Conversion du gaz à partir du menu technique sans kit
• Connectivité Chaffolink intégrée à la chaudière
• Température externe depuis internet grâce à la connectivité intégrée

FACILITÉ D'INSTALLATION

• Installation dans des endroits partiellement protégés
• Sorties de fumées 80, 60, 50 mm
• Connexions électriques intuitives

ÉCONOMIE D'ÉNERGIE ET RESPECT DE L'ENVIRONNEMENT

• Jusqu'à 25% d'économie d'énergie en combinant Expert HD et la fonction SRA
• Jusqu'à 35% d'économie d'énergie en combinant la HD Expert, la fonction SRA, la sonde extérieure et le chauffage par le sol.
• Faibles émissions polluantes, NOx Classe 6

Caractéristiques techniques :

• Certification CE (broche) 0085CR0394
• Type de connexion C13(X)-C23-C33(X)-C43(X)-C53(X)-C63(X) C83(X)-C93(X) B23-B23P-B33
• Débit de chauffage nominal max/min (Hi) Qn kW 28/30
• Débit de chauffage nominal max/min (Hs) Q kW 31,1/3,0
• Débit d'eau chaude sanitaire max/min (Hi) Q kW 30,0/3,0
• Débit max/min d'eau chaude sanitaire (Hs) Q kW 33,3/3,3
• Puissance de chauffage max/min (80°C-60°C) P kW 27,5/2,8
• Puissance de chauffage max/min (50°C-30°C) P kW 30,3/3,1
• Puissance max/min de chauffage/min ECS P kW 28.7/2.9
• Rendement de combustion (au niveau des gaz de combustion) % 97.8
• Rendement à l'apport thermique nominal (60/80°C) Hi/Hs % 98,4/88,6
• Rendement à l'apport thermique nominal (30/50°C) Hi/Hs % 108,3/97,5
• Rendement à 30 % de Qn avec retour à 30°C Hi/Hs % 109,5/98,6
• Rendement au ralenti (60/80°C) Hi/Hs % 93.0/83.8
• Pertes à la cheminée avec le brûleur en fonctionnement % 2,2

Émissions

• Tête d'évacuation résiduelle Pa 100 100
• Classe NOx 6
• Température fumées (G20) (80°C-60°C) °C 66
• Teneur en CO2 (G20) (80°C-60°C) % 8.8
• Teneur en CO (0%O2) (80°C-60°C) ppm 102,2
• Teneur en O2 (G20) (80°C-60°C) % 3.8
• Débit maximal des gaz de combustion (G20) (80°C-60°C) kg/h 47.6
• Excès d'air (80°C-60°C) % 22
• pH du condensat pH 3,2
• Quantité maximale de condensat l/h 3,25

CIRCUIT DE CHAUFFAGE

• Pression de précharge du vase d'expansion bar 1
• Pression de chauffage max. bar 3
• Capacité du réservoir d'expansion 8 litres
• Température de chauffage min/max (plage de température élevée) °C 35 / 82
• Température de chauffage min/max (plage de basse température) °C 20 / 45

CIRCUIT SANITAIRE

• Température ECS min/max °C 36 / 60
• Débit spécifique ECS (10 min) avec ∆T=30°C l/min 14,3
• Quantité d'eau chaude instantanée ∆T=25°C l/min 17,2
• Quantité d'eau chaude instantanée ∆T=35°C l/min 12,3
• Prélèvement minimum d'eau chaude l/min 2
• Pression maximale de l'eau domestique/min bar 7.0 / 0.2

DONNÉES D'ENVIRONNEMENT ÉLECTRIQUE

• Tension d'alimentation/fréquence V/Hz 230 / 50
• Consommation électrique totale W 91
• Indice d'efficacité énergétique du circulateur EEI ≤ 0.23
• Température ambiante minimale de fonctionnement* °C >0
• Degré de protection du système électrique IP X5D
• Poids kg 32,3
