Samsung EHS ClimateHub R32 est le système intérieur intégré pour le chauffage, le refroidissement et la production d'eau chaude sanitaire en association avec les unités extérieures de pompe à chaleur de la série EHS Split R32. Le système ClimateHub comprend tous les principaux éléments de plomberie, ce qui permet de gagner de l'espace dans la maison.



Caractéristiques spéciales :

• Contact photovoltaïque: permet d'optimiser l'autoconsommation de l'électricité produite par des panneaux photovoltaïques. Le contact est déjà établi sur les modules hydroniques et ClimateHub des systèmes Samsung EHS
• Mode d'urgence : en cas d'interruption du fonctionnement de l'unité extérieure, ClimateHub garantit la production d'eau chaude sanitaire et de chauffage grâce aux éléments chauffants inclus.
• Concrete curing: cette fonction facilite le durcissement du béton en adaptant les températures d'alimentation en eau du système radiant à cet effet.
• Fonction silencieuse: La fonction silencieuse permet de réduire le bruit de la machine externe jusqu'à 35 dB en 4 étapes progressives, idéal pour le travail de nuit. L'activation est programmable via le panneau de commande
• Incitations fiscales et efficacité énergétique: La haute efficacité énergétique des systèmes Samsung EHS R32 permet d'accéder à des systèmes d'incitation tels que la déduction de 65% et le Conto Termico pour les interventions qui impliquent l'installation d'un système de pompe à chaleur et augmentent l'efficacité énergétique du bâtiment.




Spécifications des composants du kit :



Unité Extérieure Pompe à Chaleur Samsung EHS MONO 16.0KW R32 AE160RXYDEG/EU :

• Capacité nominale Refroidissement/Chauffage 14/16 kW
• Nouveau GAS R32 inclus
• Alimentation électrique 1/2 / 220-240 / 50 F/V/Hz
• Raccordements entrée/sortie mm (pouce) 28/28
• MCA/MFA 32.00 / 40.00 A
• Efficacité COP/EER 4,42 / 4,27 kW
• Rendement SCOP/SEER 4,48 / 5,31 kW
• Niveau de pression sonore Chauffage / Refroidissement 52/54 dB(A)
• Puissance sonore du chauffage/refroidissement 66/68 dB(A)
• Dimensions (WxHxD) 940x1,420x330
• Poids net 110 Kg
• Gaz réfrigérant : R32
• Compresseur Twin Rotary Inverter
• Connexion au Kit Wi-Fi en option ou aux systèmes de contrôle centralisés code MIM-H04EN
• Communication avec le protocole de la NASA
• Côté air-eau pour le chauffage/refroidissement par le sol ou les radiateurs basse température.
• Côté air-eau pour la production d'eau chaude sanitaire (ClimateHub requis)
• Gestion de la double température (eau chaude sanitaire/chauffage)
• Possibilité de réglage externe du climat
• Rendement maximal de 90% de la capacité même à une température extérieure de -10°C
• Fonctionnement jusqu'à une température extérieure de -25°C



Système intégré Samsung EHS Climatehub MONO 260 litres code AE260RNWMEG/EU :



• Volume/Insolation 260 litres/PU Foam
• Classe d'efficacité °C A++/A++
• Vase d'expansion de 8 litres
• Contrôle intuitif de la consommation grâce à un commutateur de débit électronique spécial
• Température de départ jusqu'à 65°C avec fonctionnement garanti jusqu'à -25°C
• Gestion intelligente via SmartThings APP (accessoire à acheter séparément code MIM-H04EN).



Connexions :

• Eau tech. (entrée/sortie) 28/28mm (pouce)
• Chauffage (entrée/sortie) 28/28mm (pouce)
• Eau sanitaire ECS (entrée/sortie/recirculation) 22/22/22 mm (pouce)

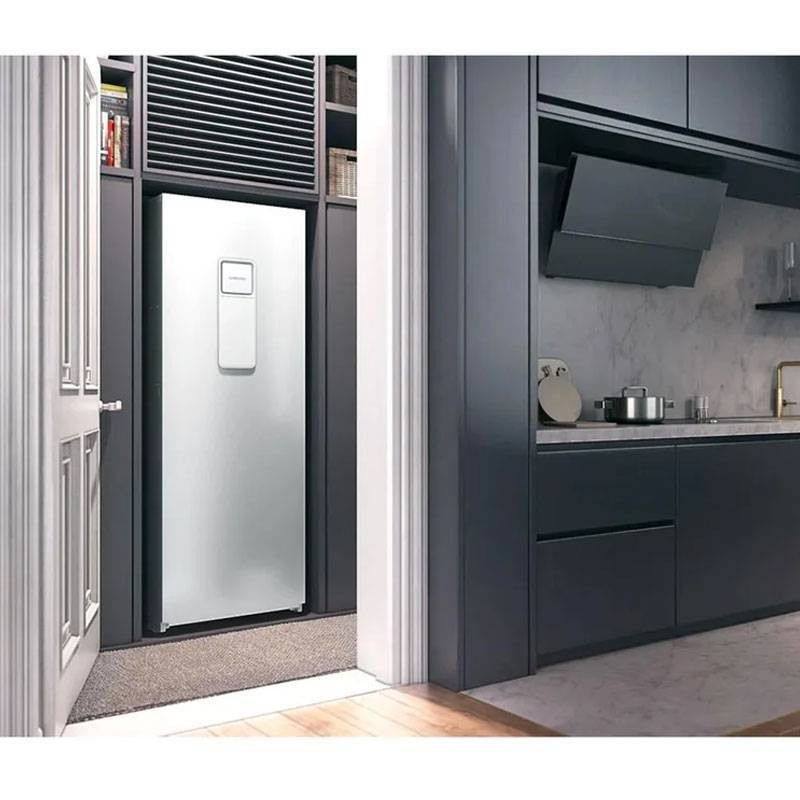

Il s'agit d'un système intérieur intégré qui assure le chauffage, le refroidissement et la production d'eau chaude sanitaire en combinaison avec les unités extérieures de la pompe à chaleur EHS MONO série R32.



Le système ClimateHub comprend tous les principaux éléments de plomberie à l'intérieur : cela permet de gagner de l'espace utile dans la maison.



Avantages :

• Connexions en haut pour une installation simplifiée
• Pour les ClimateHubs de 260 litres, il est prévu une recirculation du circuit sanitaire.
• Dimensions S'intègre parfaitement dans les zones de service de la maison grâce à ses dimensions standard et à sa forme compacte.
• Echangeur de chaleur à plaques brasées à haute efficacité
• Chauffage électrique de 3 kW
• Isolation en polyuréthane
• Pression maximale de 12 bars
• Pompe de circulation incluse avec contrôle par inverseur PWM, 25LPM/7mAq
• Détecteur de débit électronique : permet l'estimation de la consommation en combinaison avec la commande filaire MWR-WW10N
• Vase d'expansion de 8 litres
• Efficacité maximale avec la classe énergétique A++/A+
• Installation simplifiée grâce à des connexions montées sur le dessus et à une maintenance aisée depuis le panneau avant.
• Contrôle intuitif de la consommation grâce à un commutateur de débit électronique spécial
• Température de départ jusqu'à 65°C3 avec fonctionnement garanti jusqu'à -25°C



Caractéristiques :

• Alimentation électrique F/V/Hz 1/2 / 220-240 / 50
• Température de départ Refroidissement / Chauffage °C 5~25 / 15~65
• MCA/MFA 22,7 / 28,4 A
• Débit d'eau Minimum/Maximum 7-48 litres/minute
• Pression de l'eau 3 bar
• Chauffage électrique Hydronic/Antilegionella kW 2/3
• Pression sonore Chauffage / Refroidissement 26/26 dB(A)
• Puissance sonore 40 dB(A)
• Dimensions : (LxHxP) 595x1800x700mm
• Poids net Kg 140
• Positionnement : debout au sol
• Conception compacte
• Entretien simplifié
• Echangeur de chaleur à plaques brasées à haute efficacité
• Chauffage d'appoint de 2 kW
• Température du flux d'eau 5~65°C
• Isolation en polyuréthane
• Panneau amovible pour l'entretien et la gestion des composants internes
• Disposition pour la commande par câble
• Mode d'urgence pour garantir la production d'ECS en cas de panne de l'unité extérieure.



Économie d'énergie :

• Économisez de l'énergie grâce à des fonctions avancées. La commande à deux zones vous permet de gérer des thermostats à haute et basse température. La fonctionnalité de contact photovoltaïque permet de surveiller l'état des panneaux solaires et de réduire la consommation d'énergie du réseau.



Installation et maintenance simplifiées :

• Grâce à ses options de service intuitives, la mise en service et la maintenance, par le centre de service, peuvent être accomplies avec peu d'effort en profitant d'un convertisseur PBA et d'une carte Micro SD ou de l'application Samsung S-Checker Mobile.



Commande pratique et intuitive (accessoire) :

• Contrôlez et ajustez les conditions dans votre maison de manière rapide et intuitive. La commande filaire est dotée d'un grand écran tactile couleur lumineux et de plusieurs options de langue.



Connectivité intelligente :

• Contrôlez votre système Samsung EHS tout en vous déplaçant. La connectivité intelligente vous permet de gérer votre système de climatisation/chauffage Samsung à tout moment et en tout lieu via l'application SmartThings. En outre, grâce au contrôleur tactile, vous pouvez gérer le mode et les paramètres, programmer le démarrage et l'arrêt, surveiller la consommation d'énergie, ajuster les paramètres de l'heure d'été et identifier les erreurs.



Contrôle du système EHS R32 code MWR - WW10N :



La commande de réglage du système EHS R32 (obligatoire), permet une gestion simplifiée et intuitive de tous les paramètres :

• Estimation de la consommation : l'utilisateur peut voir directement sur la commande la quantité d'énergie consommée et produite par le système.
• Double courbe climatique : une fois la courbe climatique définie, la température de départ du système est automatiquement ajustée en fonction de la température extérieure, adaptant l'apport de chaleur aux besoins thermiques du bâtiment. De cette façon, les meilleures performances en termes de confort sont garanties tout en maintenant une température ambiante constante ; en outre, la dispersion de la chaleur et le gaspillage d'énergie sont réduits.
• Gestion multizone : à l'aide de la commande, il est possible de créer et de gérer deux zones de température différentes.



Possibilité d'acheter SmartThings séparément : à l'aide d'une seule APP SmartThings, vous pouvez gérer intuitivement et facilement la pompe à chaleur, les appareils Samsung et tous les appareils des entreprises partenaires déjà intégrés dans l'application, même à distance.
