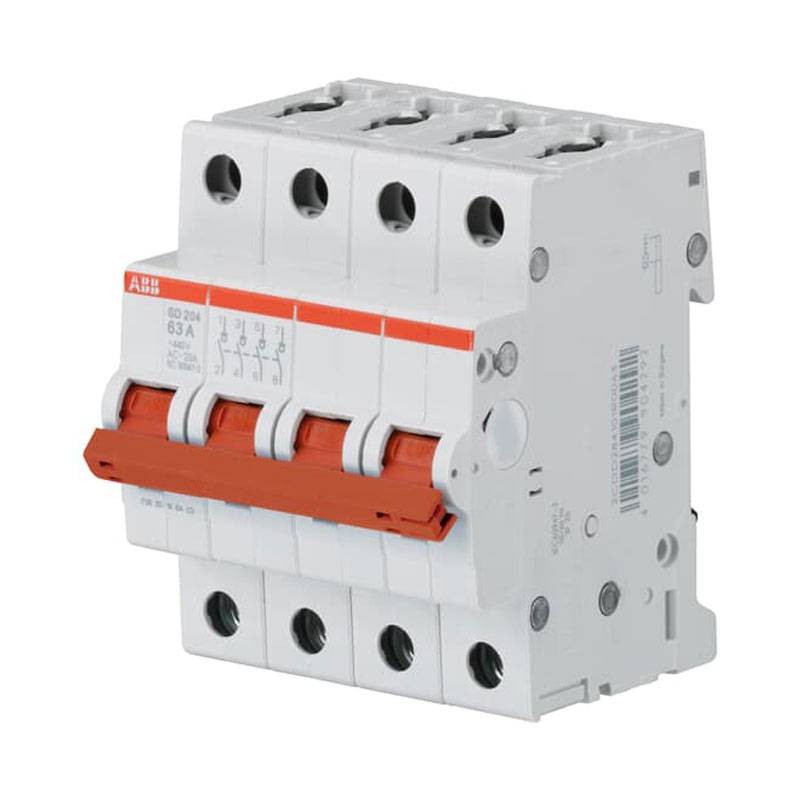

Interrupteur-sectionneur Abb SD204/25 4P 25A 4 Modules M990425
ABB M990425
4016779904254
Interrupteur-sectionneur Abb SD204/25 avec les caractéristiques suivantes :
- Tension nominale : 440V 12V minimum
- Tension nominale de fonctionnement : 440 V
- Tension de fonctionnement : Maximum 462 V AC - Minimum 12 V AC
- Tension nominale de tenue aux chocs : 4 kV à 2000 m 5 kV - au niveau de la mer 6,2 kV
- Courant nominal : 25 Amps
- Courant de court-circuit conditionnel assigné : 25kA
- Capacité nominale de court-circuit de service : 25kA
- Nombre de pôles : 4
- Nombre de modules : 4
- Degré de protection : boîtier IP20 - avec couvercle IP40
Interrupteur-sectionneur Abb SD204/25 4P 25A 4 Modules M990425
53,58 €
TTC
53,58 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 22
: 3
Payable également en 4 fois sans intérêt de:
13,40€
Ils sont conçus pour ladéconnexion des lignes électriques conformément à la norme EN 60947-3, ce qui permet de maintenir en toute sécurité les dispositifs connectés en aval, et de contrôler la charge. Ils sont également équipés d'un levier de commande qui peut être scellé dans les deux positions.
Pour un fonctionnement correct, une protection en amont avec des dispositifs contre les courts-circuits et les surcharges (fusibles, disjoncteurs) est nécessaire.
L'interrupteur-sectionneur,autrement appelé sectionneur de tension, a les mêmes fonctions qu'un disjoncteur, mais à plus grande échelle : il est, en effet, chargé de couper le flux d'énergie vers les centres de distribution électrique. Cela sert avant tout à assurer la sécurité de la centrale et, en premier lieu, des personnes qui y travaillent, puisque l'une de ses particularités est de séparer le flux d'énergie de l'environnement de travail. Une autre particularité de cet instrument est sa capacité à détecter les défauts dans le flux électrique et à les isoler. Lorsque le défaut est corrigé, le sectionneur veille à ce que le courant circule à nouveau normalement.
Caractéristiques :
- Type de tension d'entrée : AC/DC
- Fréquence nominale (f) : 50/60 Hz
- Perte de puissance : aux conditions de fonctionnement nominales par pôle 1,32 W
- Résistance électrique : 20000 AC cycle(s)
- Résistance mécanique : 20000 cycle(s)
- Nombre de contacts c/o : 0
- Nombre de contacts NC : 0
- Nombre de contacts NO : 4
- Catégorie de surtension : III
- Couple de serrage : 2,8 Nm
- Type d'actionneur : Levier
- Type de borne à vis : borne de levage de cylindre bidirectionnelle à sécurité intégrée
- Type d'interrupteur : Off
- Désignation de l'actionneur : I/O
- Matériau de l'actionneur : Groupe d'isolation II, rouge, scellable
- Matériau du boîtier : Classe d'isolation I, RAL 7035
- Position de montage : Au choix
- Tournevis recommandé : Pozidriv 2
- Couleur de la couverture : Gris
- Capacité de connexion : barre de 10 / 10 mm² - Flexible 0,75 ... 16 mm² - Rigide 0,75 ... 25 mm² - Flexible 0.75 ... 25 mm² - Rigide
- Type de borne : Bornes à vis
- Température ambiante : En fonctionnement -25 ... +55 °C - En stockage -40 ... +70 °C
- Degré de pollution : 3
- Conditions ambiantes : 28 cycles à 55 °C / 90-96 % et 25 °C / 95-100 %.
- Largeur du produit : 70 mm
- Hauteur du produit : 88 mm
- Profondeur du produit : 69 mm
- Profondeur d'encastrement (t2) : 69 mm
Il n y ' a pas des avis
Fiche technique
- Tension: 440V
- Modules: 4
- Pôles: 4P
- Degré de protection: IP20
- Ampère: 25A
- Protections du circuit: Sectionneurs
- Tension de fonctionnement: AC
