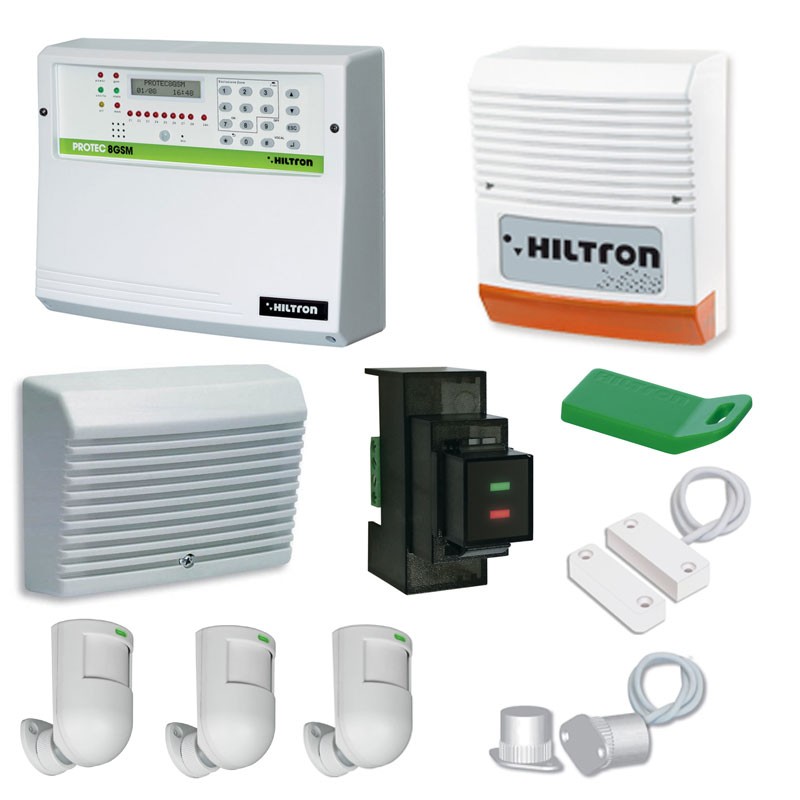

Spécifications des composants du kit :




1 unité centrale 8 zones avec composeur GSM+IR intégré (art.PROTEC8GSM) :

• Composeur GSM intégré : identification de zone, auto-exclusion à distance.
• Module GSM : Quadribande
• LED de contrôle : présence réseau, temps de sortie, état des alarmes, état des zones, mémoire des alarmes.
• Zones de protection : 8
• Type de détecteur intégré : (peut être utilisé simplement pour le rétro-éclairage) de l'écran et des touches, ou comme anti-sabotage)
• Menu de guidage vocal : identification des zones, auto-exclusion à distance simple
• Messages vocaux préenregistrés : pour le statut de présence sur le réseau, le statut d'antivol
• Message vocal commun : personnalisable
• Possibilité de contrôle : via une console à distance
• Inhibition automatique de chaque zone (si elle n'est pas réinitialisée) après avoir généré une alarme.
• Durée de l'alarme réglable : 180 - 600 secondes
• Courant maximum délivrable : 2,6 Amps (code TM35SW)
• Tension d'alimentation nominale : 230V
• Compartiment à piles : (code B12V7A)
• Degré de protection IP30
• Classe de sécurité 1
• Classe environnementale 2
• Dimensions : L 280 mm - H 230 mm - P 96 mm




1 pièce sirène extérieure auto-alimentée (art.SA310) :

• Tension d'alimentation nominale 12V
• Fréquence 1237 Hz
• Absorption 10mA
• Absorption maximale 1,9A
• Niveau de pression 100dB(A) @ 3mt
• Auto-alimenté
• Convient à un usage extérieur
• Poids : 1,9 kg
• Dimensions 28 × 13,6 × 29,3 cm
• Test de fonctionnement : à la connexion de la batterie
• Protection contre les manipulations : anti-ouverture et anti-déchirure
• Fusible de protection : alimentation et ampoule
• Conteneur intérieur : Tôle d'acier revêtue de poudre d'époxy
• Conteneur ABS
• Vis acier inoxydable
• Couleur blanc
• Compartiment à piles (code B12V2A)
• Température de fonctionnement : -25/+55°C
• Degré de protection IP34
• Dimensions : (L) 205 mm - (H) 246 mm - (P) 103 mm





1 pièce sirène électronique piézo (art.SP31) :

• Tension d'alimentation nominale 12V
• Consommation électrique maximale 140 mA
• Niveau de pression 99dB(A) @ 3mt
• Fréquence 3585 Hz
• Protection contre les inversions de polarité
• Protection contre les manipulations : anti-ouverture et anti-déchirement
• Conteneur ABS
• Température de fonctionnement : -5°C/ +40°C
• Dimensions : 14 × 7 × 18 cm
• Dimensions : L 135 mm x H 95 mm x P 43 mm
• Poids 0,260 kg





Contact cylindrique encastré 1 pièce (Art.C56) :

• Bornes de sortie à 2 fils
• Tension maximale 30V
• Courant max. 500 mA
• Type de contact encastré
• Installation encastrement sur les portes blindées
• Poids 0,025 kg
• Distance de fonctionnement 12 mm
• Sortie d'alarme NC
• Longueur du câble 25 cm
• Couleur blanche
• Container Nylon
• Classe de sécurité 1
• Classe environnementale 2
• Dimensions : L 36 mm x H 22 mm x P 19 mm




1 pièce contact magnétique REED (art.C58) :

• Installation sur les portes et les fenêtres
• Bornes de sortie 2 fils
• Tension maximale 30V
• Courant max 500 mA
• Longueur du câble 25cm
• Sortie d'alarme NC
• Distance de fonctionnement 18 mm
• Container Nylon
• Dimensions : (W16mm) x (H9mm) x Dimensions (D40mm)
• Type de contact externe
• Poids : 0,021 kg
• Couleur blanc
• Classe de sécurité 1
• Classe environnementale 2




Détecteur 3 pièces à double technologie (Art.DG12) :

• Capteur numérique à double élément (Digipyro™)
• Capteur de micro-ondes 10.525Gh
• Complet avec joint anti-désorientation
• Sensibilité réglable par trimmer
• Protection contre les manipulations
• Fonction de sabotage
• Fonction anti-masquage
• Immunité RF élevée (plus de 30Vm)
• Tension d'alimentation nominale 12V
• Consommation électrique maximale 18mA
• Couverture : 12 mètres
• Faisceaux de lentilles 23 (sur 3 niveaux horizontaux)
• Angle de couverture avant (PIR) H : 120° ; V : 60°.
• Angle de couverture de la face avant des micro-ondes H : 80° ; V : 32°.
• LED de signalisation
• Sortie relais statique NC 100mA, 50Vdc max.
• Temps de stabilisation initial 30"
• Niveau de sécurité : 1
• Classe environnementale : 2
• Dimensions (LxHxP) 59x99x60mm
• Conforme aux normes CEI EN 50131-1



FONCTIONNEMENT : Le DG12 fonctionne en "double technologie", ce qui signifie que l'alarme n'est donnée que si les deux technologies (infrarouge et micro-ondes) détectent une réelle intrusion. Cela permet d'éviter les fausses alarmes dues à l'activation du seul capteur infrarouge (parfois causée, par exemple, par la lumière du soleil) ou du seul capteur à micro-ondes (parfois causée, par exemple, par des objets en mouvement).



ANTI-MASQUAGE : En cas d'alarme prolongée d'une des deux technologies, et en l'absence de détection de l'autre, le DG12 active un état d'alarme continu, signalé par la LED rouge clignotante et le contact de zone ouvert, un état qui reste jusqu'à ce que les deux technologies reprennent un fonctionnement correct. De cette manière, si, par exemple, le capteur infrarouge est masqué en l'isolant thermiquement, mais que le capteur à micro-ondes continue d'être alerté de manière répétée, le détecteur passe dans un état d'alarme continue qui déclenche la centrale d'alarme anti-effraction.



ANTIMANOMISSION : Si le DG12 détecte une présence très proche du détecteur (environ 40cm), il se met en état d'alarme continue, signalée par le clignotement de la LED rouge et l'ouverture du contact de zone. Même dans ce cas, si après quelques secondes, les deux technologies recommencent à détecter une présence à une plus grande distance, et fonctionnent donc normalement, le détecteur reprend son fonctionnement normal.



INSTALLATION :

• Retirer le circuit électronique du conteneur en faisant levier latéralement à l'aide d'un outil et accrocher le joint à la base du conteneur après l'avoir fait passer dans l'anneau de fixation.
• Utilisez l'extension pour le joint en cas de montage au plafond.
• Couvrez le trou inutilisé sur la base du avec le tapis fourni.
• Fixer la base du joint sur une surface lisse, plane et non soumise à des vibrations, en recouvrant le trou pour le passage des câbles électriques de connexion à la centrale, en utilisant les bouchons fournis.
• Faites passer les câbles électriques par le trou du joint et fixez l'anneau de fixation à la base.
• Une fois installé et orienté dans la position souhaitée, il sera possible de verrouiller le détecteur en tournant complètement la bague de verrouillage.
• Repositionnez le circuit sur la base de l'armoire et effectuez les connexions électriques.
• Il est possible de monter le détecteur en biais (dans ce cas, n'utilisez pas le joint, mais percez deux trous sur le boîtier pour le fixer sur les côtés.
• Ne dirigez pas le détecteur vers des objets susceptibles de produire des changements rapides de température, tels que des radiateurs, radiateurs électriques, climatiseurs, flammes nues, etc.
• Évitez également de vous installer près d'eux.
• Ne pas masquer partiellement ou totalement le champ de vision du détecteur.




1 pièce lecteur de proximité LF avec partialisation de zone sur RS485 pour PROTEC8GSM et TM800GSM (art.DX200) : Lecteur de proximité Hiltron LF avec partialisation de zone sur RS485 pour PROTEC8GSM et TM800GSM. Classe environnementale 2, degré de sécurité 1. Dimensions : L 19 mm - H 33 mm - P 47 mm.





Clé de proximité1 pièce pour lecteurs DX200-DX300, couleur verte: Clé de proximité Hiltron pour lecteurs DX200-DX300, couleur verte. Dimensions : L19mm - H44mm - D10mm.
