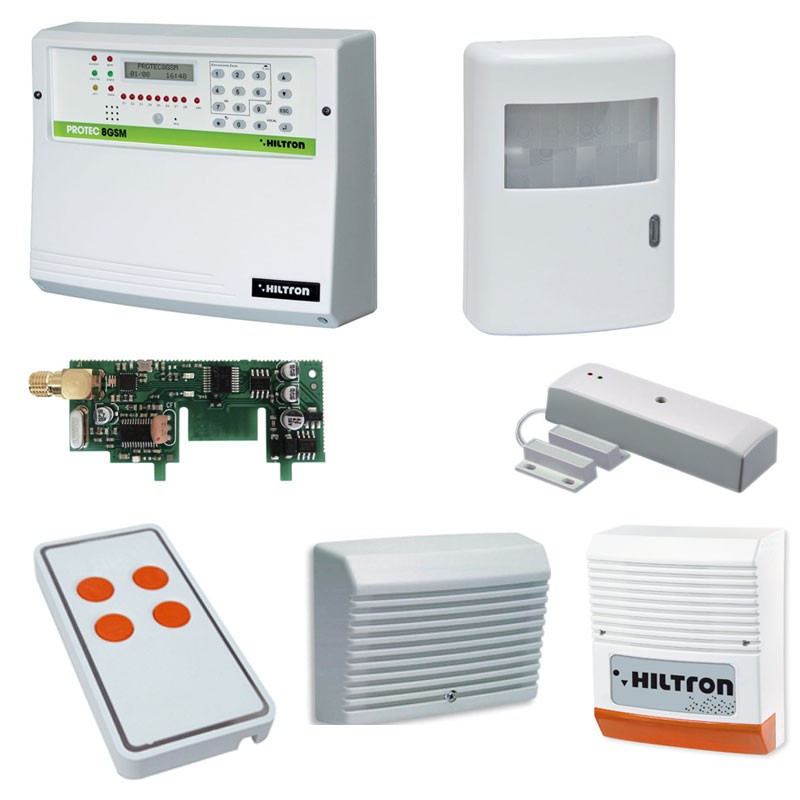

Spécifications techniques des composants du KIT :



1 unité de contrôle hybride 8 zones avec combinateur GMS+IR intégré (art. PROTEC8GSM) :


Spécifications techniques de l'unité centrale :

• Tension d'alimentation nominale : 230V~ ±5% 50Hz
• Absorption maximale : 160mA@230Vac
• Sortie de service : 13,5 Vdc ±10%.
• Conteneur externe : ABS
• Couverture maximale du détecteur sur le panneau : 5 mètres
• Numéros de l'annuaire téléphonique : 16
• Courant maximum fourni sur la sortie des services : 1A
• Température de fonctionnement : -5/+40°C
• Composeur GSM intégré : identification de zone, auto-exclusion à distance.
• Module GSM : Quadribande
• LED de contrôle : présence réseau, temps de sortie, état des alarmes, état des zones, mémoire des alarmes.
• Zones de protection 8
• Type de détecteur intégré : (peut être utilisé simplement pour le rétro-éclairage) de l'écran et des touches, ou comme anti-sabotage)
• Menu de guidage vocal : identification des zones, auto-exclusion à distance simple
• Messages vocaux préétablis : pour l'état de présence sur le réseau, l'état d'antivol
• Message vocal commun : personnalisable
• Possibilité de contrôle : via une console à distance
• Auto-inhibition de chaque zone (si elle n'est pas réinitialisée) après avoir généré une alarme.
• Durée de l'alarme réglable : 180 - 600 secondes
• Courant maximum délivrable : 2,6A (AL35SW)
• Compartiment tampon de la batterie : (batterie recommandée B12V7.5Ah)
• Degré de protection IP30
• Classe de sécurité 1
• Classe environnementale 2
• Dimensions : W280mm x A230mmx D96mm
• Conforme à la norme : CEI EN 50131-1



1 pièce sirène électronique piézo (Art. SP31) :



Caractéristiques techniques de la sirène piezo électronique:

• Tension d'alimentation nominale 12V
• Consommation électrique maximale 140 mA
• Niveau de pression 99dB(A) @ 3mt
• Fréquence 3585 Hz
• Protection contre les inversions de polarité
• Protection contre les manipulations : anti-ouverture et anti-déchirement
• Conteneur ABS
• Température de fonctionnement : -5°C/ +40°C
• Dimensions : 14 × 7 × 18 cm
• Dimensions : L 135 mm x H 95 mm x P 43 mm
• Poids 0,260 kg



Carte réceptrice d'expansion radio 1 pièce pour les centrales PROTEC8GSM et TM800GSM (art.DXR2) :



Caractéristiques de la carte/récepteur :

• Protocole d'exploitation : Série XR
• Connexion : Bus 485
• Fréquence de travail : 433,92 Mhz
• Tension d'alimentation nominale : 12V
• Absorption : 30mA
• Récipient : ABS
• Dimensions (LxHxP) : 35x180x80mm



1 pièce télécommande à deux canaux pour PROTEC8GSM (art.DXR4) :



Fonctions de la télécommande :

• Système bidirectionnel
• Haute immunité aux RF 30 Vm
• Fréquence de travail 433,92 Mhz multi-canal (8 canaux) bidirectionnel
• Boîtier ABS
• Température de fonctionnement 0°C ÷ +50°C
• Classe de sécurité 1
• Classe environnementale 2
• Dimensions : (LxHxP) 44x59x10mm
• Conforme à la norme CEI EN 50131-1
• Alimentation : Pile au lithium 3Vdc modèle CR2032



REMPLACEMENT DES PILES : Dévissez la vis située sur la partie inférieure de la télécommande pour ouvrir le conteneur, retirez la pile usagée et insérez une nouvelle pile en respectant les polarités indiquées sur le conteneur. Lorsque la pile est insérée, le voyant de la télécommande doit clignoter : s'il ne clignote pas, débranchez la pile et attendez quelques secondes avant de l'insérer à nouveau. Vérifiez que les deux boutons fonctionnent correctement avant de fermer le conteneur.




PROGRAMMATION : Appuyez sur les deux touches pendant quelques secondes jusqu'à ce que la LED reste allumée, puis relâchez-les. Programmez la télécommande avec le code du système en utilisant les deux boutons : Bouton gauche : pour entrer "1" - Bouton droit : pour entrer "0". Si vous suspendez la saisie des données pendant plus de trente secondes, la LED clignote pendant quelques instants et vous sortez automatiquement de la phase de programmation sans modifier le code préexistant. En cas d'erreur, la saisie des données peut être interrompue en appuyant simultanément sur les deux boutons pendant quelques instants : la LED clignote pendant quelques secondes et la programmation est interrompue. Lorsqu'un code correct a été saisi, la LED clignote une fois et la phase de programmation se termine. En cas de code incorrect (tous les zéros ou tous les uns), la LED clignote pendant quelques instants et sort de la phase de programmation sans accepter le code. Le fait de maintenir une touche enfoncée pendant un long moment envoie la commande correspondante 15 fois, puis la télécommande attend que la touche soit relâchée avant de permettre de l'envoyer à nouveau. Cette fonction est utile pour éviter une consommation inutile de la batterie si une touche est maintenue enfoncée par inadvertance.



1 pièce détecteur infrarouge passif par radio pour XR SERIES (art. XR152) :



Caractéristiques du capteur :

• Capteur blindé à double élément avec lentille Fresnel à 14 faisceaux sur 3 niveaux horizontaux
• Signalisation par LED de la transmission radio et de l'état de la batterie faible.
• Haute immunité aux interférences RF
• Complet avec joint anti-désorientation
• Test de détection et de transmission radio
• Protection contre les manipulations
• Réglage de la sensibilité du capteur par trimmer
• Haute immunité aux RF 30Vm
• Tension d'alimentation nominale Pile 9V (incluse)
• Consommation en mode veille 10µA
• Intervalle de transmission de l'alarme 5 min
• Angle de couverture H : 90° ; V : 60° Seuil de batterie faible 7,6 Volt
• Fréquence de travail 433,92 MHz
• Portée du capteur infrarouge 12 m
• Temps de stabilisation au changement de batterie 90"
• Temps de stabilisation initial 60"
• Conteneur externe : ABS
• Dimensions (LxHxP) 67x83x65mm



INSTALLATION : L'installation doit être réalisée en fixant le détecteur XR152 de manière à ce qu'il puisse exercer efficacement son activité de transmission radio vers la centrale. Par conséquent, évitez de le positionner dans des endroits où il y a des écrans pour le signal vers l'unité de commande, comme des piliers en béton ou de grandes structures métalliques, ou en présence de sources radio sur la fréquence de transmission. La portée augmente en fonction de l'absence d'obstacles entre le détecteur et l'unité centrale. Fixez le détecteur à un mur de manière stable, en veillant à ce qu'il n'y ait pas de vibrations. Évitez l'exposition directe aux rayons du soleil et ne dirigez pas le détecteur vers des sources de chaleur telles que des radiateurs ou des fenêtres.



1 pièce contact magnétique par radio (art.XR200) :



Caractéristiques des contacts magnétiques :

• Entrée NC pour le raccordement de contacts magnétiques ou de contacts de commutation pour les volets roulants.
• Signalisation de batterie faible par LED et transmission radio
• Tamper-proof
• Boîtier ABS
• Contact magnétique reed C205 inclus
• Fréquence de transmission : 433,92 MHz
• Alimentation : pile 9V (incluse)
• Absorption maximale en st/by : 9 µA
• Niveau de seuil de batterie faible : 7,4 volts
• Dimensions : 116x30x25 mm



1 pièce XR SERIES sirène externe auto-alimentée par radio (art.XR300) :



Caractéristiques de la sirène externe :

• Sirène électronique auto-alimentée Hiltron pour les systèmes radio de la série XR.
• Protection contre l'effraction, anti-ouverture et anti-déchirement
• Test de fonctionnement sur la connexion de la batterie avec un signal d'alimentation correct à la mise sous tension
• Signalisation de la fermeture réussie de l'obturateur d'autoprotection
• Signalisation de l'activation et de la désactivation du système par le clignotement de l'ampoule.
• Signalisation à l'unité de contrôle d'une panne de courant, d'une batterie faible et d'un sabotage.
• Attribution du code de reconnaissance par programmation avec des boutons-poussoirs
• Fusible de protection sur les contacts de l'ampoule
• Mémoire d'alarme avec signalisation locale réinitialisable par télécommande
• Fonction de liaison radio pour la télécommande qui peut être exclue
• Nombre illimité de sirènes sur un seul système
• Protection contre les courts-circuits et l'inversion de la polarité de la batterie
• Tension d'alimentation nominale : 13Vdc ±5%.
• Fréquence de transmission : 433.92Mhz
• Niveau de pression sonore : 100dB(A) @ 3mt
• Consommation maximale en mode veille : 30 mA
• Consommation maximale en alarme : 2,1A
• Durée maximale du cycle d'alarme : 10 minutes
• Durée de l'alarme de sabotage : 3 minutes
• Conteneur extérieur en ABS.
• Conteneur de protection interne en acier électro-galvanisé
• Base : ABS renforcé
• Matériel : acier inoxydable
• Dimensions : 246x205x103mm
• Degré de protection IP34
