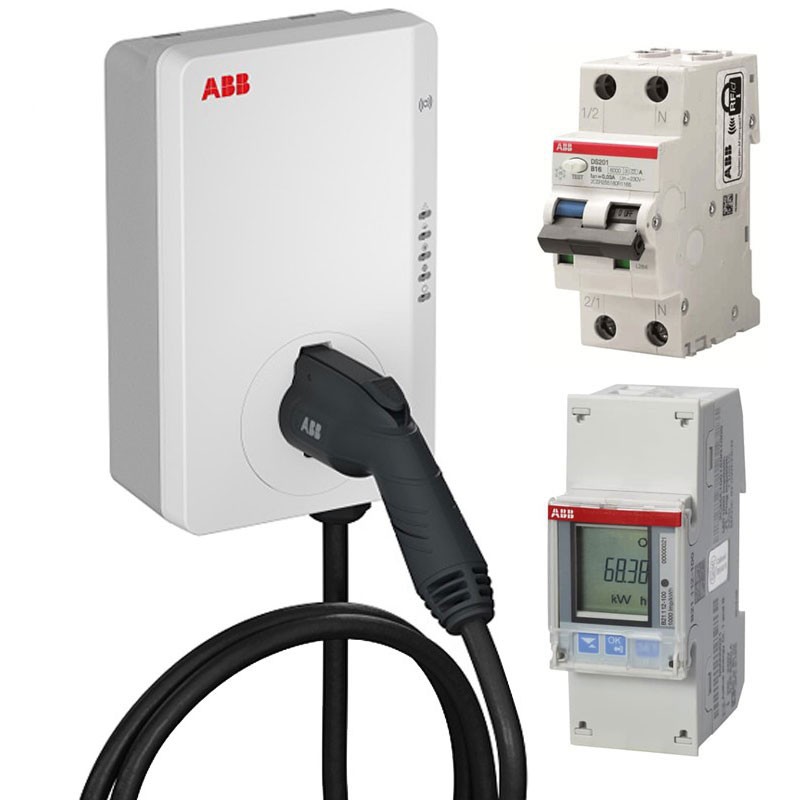

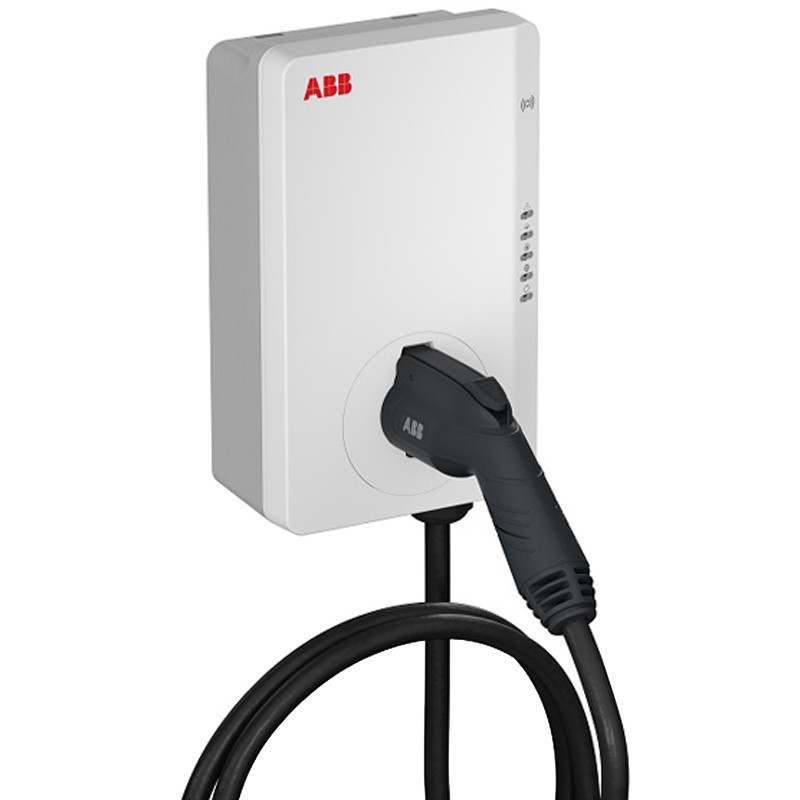

La boîte murale Terra AC est équipée d'un compteur de haute précision qui peut être intégré aux systèmes intelligents de gestion de l'énergie des bâtiments, ce qui permet une gestion avancée de la charge. Cela permet aux propriétaires de maisons et d'entreprises d'ajuster la puissance de la recharge en fonction des besoins, afin de la maximiser tout en réduisant les coûts.



Avantages



Préparé pour la communication avec un compteur d'énergie externe pour la gestion dynamique de la charge.



Protection intégrée

• Surveillance de la continuité de l'alimentation
• Surintensité
• Surtension
• Sous-tension
• Défaut à la terre, y compris la protection contre les défauts à la terre en courant continu
• Protection intégrée contre les surtensions

Connectivité

• Ethernet, Bluetooth, WiFi en standard sur tous les modèles
• Connectivité 4G (avec compatibilité 3G) disponible dans certaines variantes
• Protocole OCPP 1.6

Fonctions intelligentes

• Configuration via ChargerSync APP ou le portail web ChargerSync
• Authentification de l'utilisateur via ChargerSync APP ou carte RFID.

Caractéristiques :

• Mode de charge Mode 3, niveau 2
• Tension d'alimentation Monophasée 220 240 VAC
• Puissance nominale et courant d'entrée/sortie 7,4KW / 32A
• Systèmes TT, TN
• Fréquence 50 / 60 Hz
• Type de prise : Prise type 2 avec obturateur
• Catégorie de surtension III
• Mesure de l'énergie Intégrée (précision indicative +/- 2%)
• Poids 2 kg
• Dimensions d'encombrement (H x L x P) 320 x 195 x 110 mm
• Degré de protection IP54
• Protection contre les chocs mécaniques IK10 (IK08+ pour des températures de fonctionnement de -35 à -30 °C)
• Altitude 2000 mètres
• Température de fonctionnement -35 °C à + 55 °C (avec déclassement)
• Température de stockage -40 à +80 °C
• Installation murale, installation au sol via un kit d'accessoires
• Communication cellulaire avec emplacement nano SIM GSM, 4G, LTE, WCDMA
• Contacts configurables 1 entrée, 1 sortie
• Mise à jour du logiciel OCPP 1.6, portail web ChargerSync ou ChargerSync APP
• Gestion et configuration du portail web ChargerSync ou de l'APP ChargerSync
• Connectivité Wifi, Ethernet (RJ45), Bluetooth, RS485, 4G / 3G
• Interface utilisateur Carte RFID (1 incluse) ou via ChargerSync APP
• Protocoles de communication OCPP 1.6 et RS485 pour la connexion des compteurs d'énergie
• Indication d'état 5 LED
• Normes de sécurité EN 61851-1 : 2019, IEC 62955 : 2018
• Certifications CE.



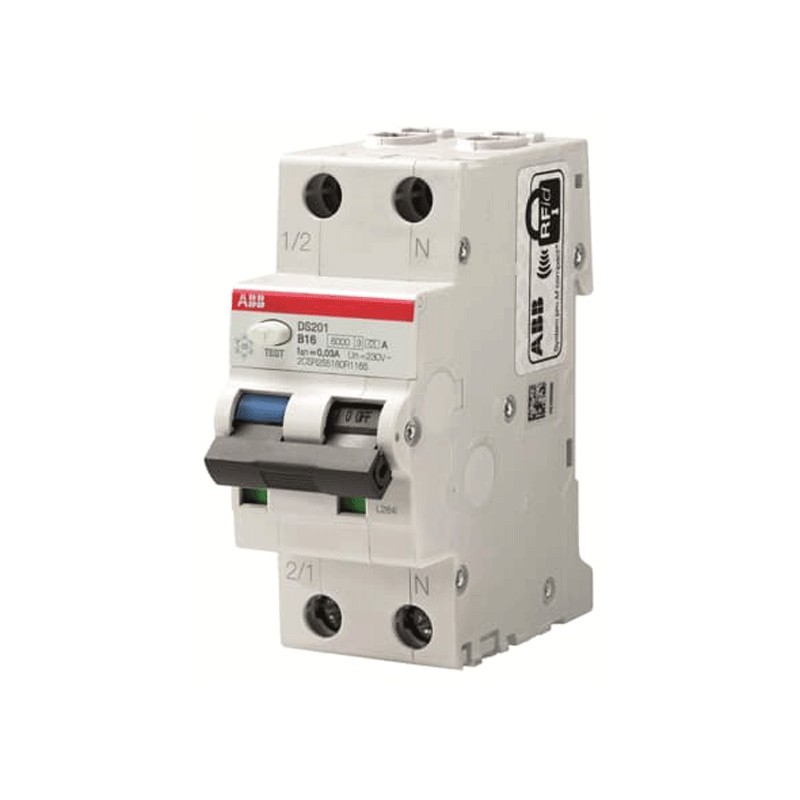

Disjoncteur différentiel Abb DS201 C40 A30 :



• Courant nominal 40A
• Courant résiduel nominal : 30mA
• Pôles 1P+N
• Type de courant résiduel A
• Capacité nominale de court-circuit 6KA
• Caractéristique de déclenchement : C
• 2 modules




Le disjoncteur magnétothermique est situé à côté du disjoncteur différentiel et intègre une protection magnétique avec une protection thermique et interrompt le courant électrique si nécessaire.



Le disjoncteur magnétothermique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.



Le disjoncteur magnétothermique de l'installation électrique intègre trois protections différentes

• la protection magnétique contre les courts-circuits qui peuvent mettre tout un bâtiment en danger d'incendie ;
• la protection thermique en cas de surcharge de l'alimentation électrique (par exemple, plusieurs appareils en fonctionnement) ;
• le disjoncteur différentiel, qui protège le sujet d'une fuite de courant.



La courbe C, seuil de déclenchement de 5 à 10 fois In, pour les circuits ohmiques-inductifs avec des courants d'appel moyens. Il est largement utilisé dans les installations domestiques.



Le disjoncteur différentiel de type A, dont le déclenchement est assuré pour des courants différentiels sinusoïdaux alternatifs et pour des courants différentiels unidirectionnels pulsés appliqués de façon soudaine ou lentement croissante (IEC EN 61008-1).



Caractéristiques :

• Tension nominale 230 V
• Tension nominale de fonctionnement : 230 / 240 V AC
• Tension nominale d'isolation 500 V
• Tension de tenue aux chocs 4 kV
• Tension de tenue diélectrique : 2 kV
• Tension nominale de tenue aux chocs primaires : 4 kV
• Type de tension d'entrée : AC
• Capacité nominale de court-circuit 6 kA
• Fréquence 50/60 Hz
• Indication de la position du contact : Rouge ON / Vert OFF
• Classe de limitation d'énergie : 3
• Nombre de pôles : 2
• Nombre de pôles protégés : 1
• Caractéristique de fonctionnement : instantanée
• Catégorie de surtension : III
• Position des bornes neutres : droite
• Couple de serrage : 2,8 N-m
• Température ambiante : -25...55 °C
• Température ambiante : Fonctionnement -25...55 °C
• Dimensions : - Largeur du produit : 0,035 m Largeur du produit : 0,035 m - Hauteur du produit : 0,085 m - Profondeur du produit : 0,069 m
• Poids net du produit : 0,200 kg

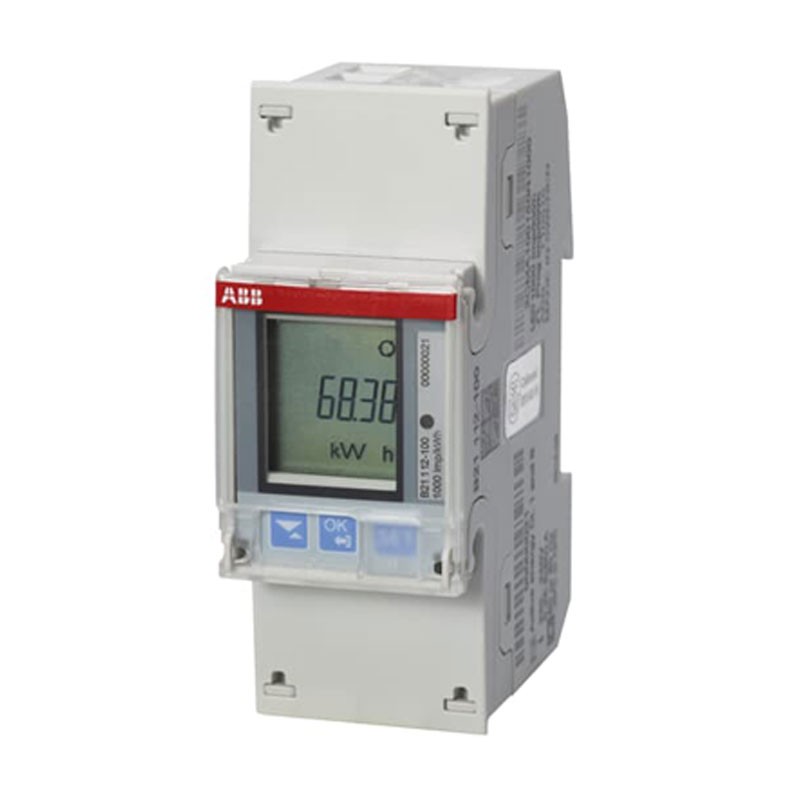

Compteur bidirectionnel Compteur d'énergie Abb B21 312-100 RS485 B213121



Les compteurs d'énergie bidirectionnels Abb B21 312-100 RS485 de la série B se caractérisent par leur compacité et constituent la solution idéale pour les systèmes 230 VAC, aussi bien monophasés que triphasés.



Ils permettent d'afficher les grandeurs suivantes, en fonction de la version choisie :

• Énergie active, réactive, apparente
• Puissance active, réactive, apparente
• Courants
• Fréquence
• Tension
• Répartition de la consommation en tarifs
• Facteur de puissance
• Consommation bidirectionnelle.

Caractéristiques :

• Sous-fonction : Argent
• Tension nominale (Ur) : 220-240 V
• Plage de tension : 176276 V
• Courant nominal (In) : 5 A
• Maximum 65 A
• Courant nominal : 5 A
• Fréquence nominale (f) : 50 / 60 Hz
• Consommation de courant (@Pcons) : 0,414 W
• Interface de communication : Modbus RS485
• Précision : énergie active Cl. ±1% (ou B pour les compteurs MID), énergie réactive Cl. ±2%.
• Conformité des instruments de mesure : directive sur les instruments de mesure (MID)
• Contrôle du tarif du compteur : externe
• Tarif du compteur : multi-tarif
• Nombre de pôles : 1
• Nombre de phases : Monophasé
• Nombre de positions du compteur : 7
• Nombre d'entrées/sorties numériques : 2 DI 2 DO
• Désignation ABB : B21 312-100
• Type de mesure : connexion directe
• Type de montage : Rail DIN
• Type de sortie d'impulsion : électrique
• Type d'indicateur : numérique
• Matériau du boîtier : Plastique
• Option E/S : 2 sorties numériques, 2 entrées numériques
• Communication : Modbus RTU
• Sections de câble - circuit principal : 1... 25 mm².

Données environnementales

• Température ambiante : En fonctionnement -40 ... 70 °C
• Degré de protection : IP20
• Déclaration RoHS : Conformément à la directive 2002/95/CE du 18 août 2005 et à ses amendements.

Dimensions de l'appareil

• Largeur en nombre d'intervalles modulaires : 2
• Largeur du produit : 35 mm
• Hauteur du produit : 26,5 mm
• Profondeur du produit : 65 mm
• Poids net du produit : 0,15 kg
• Dimensions : 97X35X65cm.
