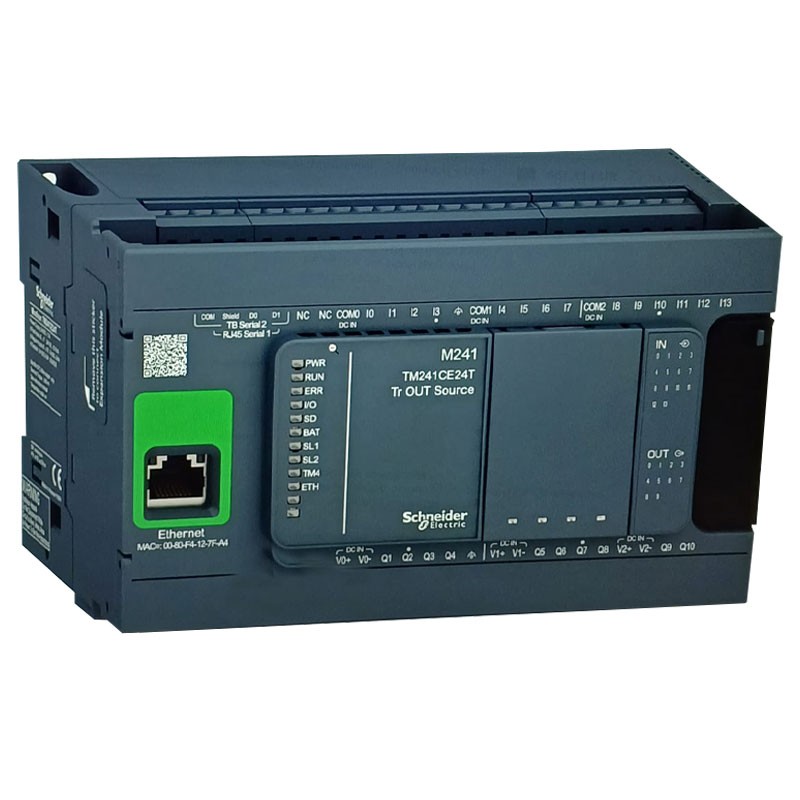

Controllore Logico Telemecanique M241 24 I/O transistor PNP TM241CE24T

Brand: Schneider

Cod: SNR TM241CE24T EAN: 3606480648830

Controllore Logico Telemecanique Schneider M241 24 I/O, con le seguenti caratteristiche:

Tensione alimentazione nominale [Us] 24 V CC
Numero ingressi digitali: 14, ingresso digitale 8 ingresso rapido conforme a IEC 61131-2 Tipo 1
Tipo uscita digitale: Transistor
Numero uscite digitali: 10 transistor 4 uscita rapida
Tensione uscita digitale: 24 V CC per uscita transistore
Corrente uscita digitale: 0,5A per uscita transistore (Q0...Q9), 0,1A per uscita rapida (modo PTO) (Q0...Q3)
Numero I/O digitali: 24
Numero di moduli I/O di espansione7 (locale architettura I/O), 14 (remota architettura I/O)
Limiti tensione alimentazione 20,4…28,8 V
Corrente di spunto 50A
Potenza assorbita in W: 32,6…40,4W (con numero max moduli espansione I/O)

Richiedi informazioni su questo prodotto

Controllore Logico Telemecanique M241 24 I/O transistor PNP TM241CE24T

567,27 € iva inclusa

567,27 €

Controllore Logico Telemecanique M241 24 I/O transistor PNP TM241CE24T

567,27 €
iva inclusa

Promozione valida fino al 27/12

Articoli disponibili: 3

Altre disponibilità dal produttore

2 anni di garanzia

Pagamento sicuro

Reso facile entro 14 giorni

Acquista con agevolazioni fiscali

Descrizione

Altre caratteristiche tecniche:

Logica ingresso digitale: Sink or source
Tensione ingresso digitale: 24 V
Tipo tensione ingresso digitale CC
Stato tensione 1 garantito >= 15 V per ingresso
Stato tensione 0 garantito <= 5 V per ingresso
Corrente ingresso digitale: 5 mA per ingresso, 10,7 mA per ingresso rapido
Impedenza d'ingresso: 4,7 kOhm per ingresso, 2,81 kOhm per ingresso rapido
Logica uscita digitale: Logica positiva (source)
Limiti tensione uscita: 30V CC
Precisione: +/-0,1% a 0,02…0,1 kHz per uscita rapida, +/- 1 % a 0,1…1 kHz per uscita rapida
Massima corrente di dispersione; 5 µA per uscita
Massima caduta di tensione: <1V
Massimo carico al tungsteno: <2,4W
Tempo di reset: 10 ms reset automatico uscita, 12 s reset automatico uscita rapida
Capacità memoria: 8 MB per programma - 64 MB per system memory RAM
Backup dati: 128 MB memoria Flash integrata per backup del programma utente
Unità di salvataggio dati: <= 16 GB scheda SD (opzionale)
Tipo di batteria: BR2032 litio non-ricaricabile, durata batteria: 4 anni
Tempo di backup: 2 anni a 25 °C
Orologio in tempo reale: Con
Deriva del clock: <= 60 s/mese a 25 °C
Alimentazione: (Serial 1) alimentazione collegamento seriale: 5 V, <200 mA
Protocollo porta comunicazione: collegamento seriale non isolato: Modbus protocollo master/slave
Porta Ethernet: 10BASE-T/100BASE-TX - 1 porte cavo in rame
Collegamento elettrico: morsettiera vite estraibile for ingressi e uscite (passo 5,08 mm), morsettiera vite estraibile per connettere l'alimentazione 24 V CC (passo 5,08 mm)
Simbologia CE
Numero di slave: 64 Modbus TCP, 16 Ethernet/IP:
Tempo ciclo: 10 ms 16 Ethernet/IP, 64 ms 64 Modbus TCP
Grado di inquinamento 2
Altitudine di funzionamento 0...2000 m
Altitudine di stoccaggio 0…3000 m
Resistenza agli shock: 15 gn per 11 ms

Tipo di protezione:

Protezione da cortocircuito
Protezione da corto circuito e sovraccarico con reset automatico
Protezione polarità inversa per uscita rapida

Dimensioni, peso, temperature, umidità relative e gradi IP:

Temperatura ambiente di funzionamento: -10/+50 °C (installazione verticale), -10/+55 °C (installazione orizzontale)
Temperatura di stoccaggio: -25/+70 °C
Umidità relativa: 10…95 %, senza condensa (in funzionamento), 10…95 %, senza condensa (in stoccaggio)
Grado di protezione IP: IP20 con copertura di protezione montata
Altezza 90 mm
Profondità 95 mm
Larghezza 150 mm
Peso 530 grammi

Resistenza alle vibrazioni:

3,5 mm a 5…8,4 Hz su Guida simmetrica
3 gn a 8,4…150 Hz su Guida simmetrica
3,5 mm a 5…8,4 Hz su montaggio pannello
3 gn a 8,4…150 Hz su montaggio pannello

Emissione elettromagnetica:

Emissione condotte 120...69 dBµV/m QP ( linea di alimentazione) a 10…150 kHz conforme a EN/IEC 55011
Emissione condotte 63 dBμV/m QP ( linea di alimentazione) a 1,5…30 MHz conforme a EN/IEC 55011
Emissioni irradiate 40 dBμV/m QP classe A a 30…230 MHz conforme a EN/IEC 55011
Emissione condotte 79...63 dBμV/m QP ( linea di alimentazione) a 150…1500 kHz conforme a EN/IEC 55011
Emissioni irradiate 47 dBμV/m QP classe A a 230…1000 MHz conforme a EN/IEC 55011

Resistenza ai campi elettromagnetici:

10 V/m 80 MHz...1 GHz conforme a EN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz conforme a EN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz conforme a EN/IEC 61000-4-3

Resistenza ai transitori rapidi:

2 kV conforme a EN/IEC 61000-4-4 (linea di alimentazione)
1 kV conforme a EN/IEC 61000-4-4 (Ethernet line)
1 kV conforme a EN/IEC 61000-4-4 (collegamento seriale)
1 kV conforme a EN/IEC 61000-4-4 (ingresso)
1 kV conforme a EN/IEC 61000-4-4 (uscita a transistor)

Resistenza alle sovratensioni:

1 kV Linea di alimentazione (DC) modo comune conforme a EN/IEC 61000-4-5
1 kV cavo schermato modo comune conforme a EN/IEC 61000-4-5
0,5 kV Linea di alimentazione (DC) modo differenziale conforme a EN/IEC 61000-4-5
1 kV uscita relè modo differenziale conforme a EN/IEC 61000-4-5
1 kV ingresso modo comune conforme a EN/IEC 61000-4-5
1 kV uscita a transistor modo comune conforme a EN/IEC 61000-4-5

Lunghezza massima del cavo tra i dispositivi:
