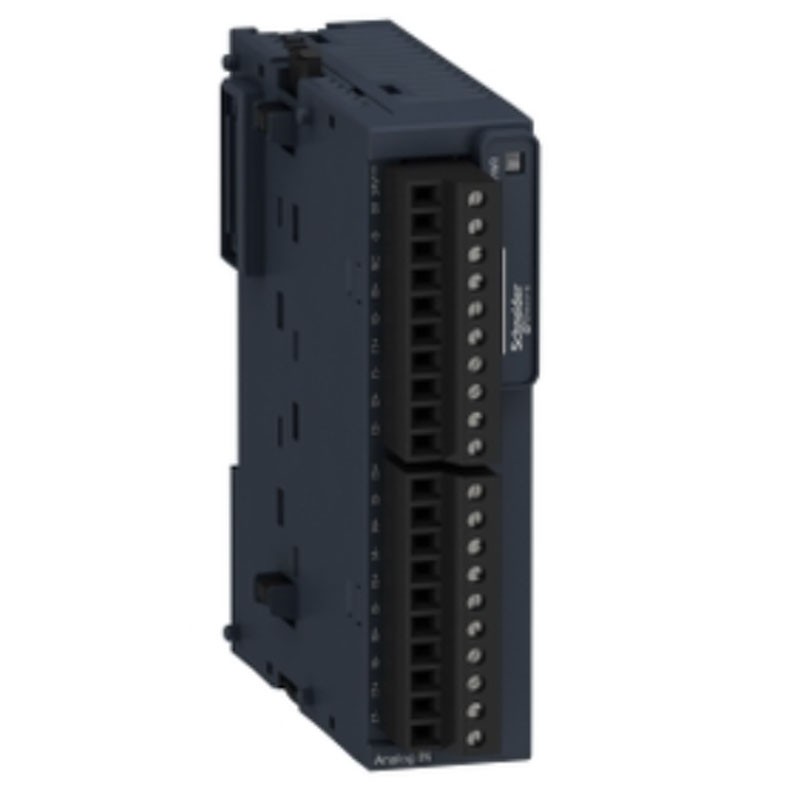

Modulo di ingresso analogico Telemecanique TM3 8 ingressi TM3AI8
SNR TM3AI8
3606480648861
Modulo di ingresso analogico Telemecanique Schneider, con le seguenti caratteristiche:
- Tensione nominale di alimentazione [Us]: 24V CC
- Limiti tensione alimentazione: 20,4…28,8V
- Tipo di cavi: Cavo schermato twistato <30 m per ingresso circuito
- Numero ingressi analogici: 8
- Risoluzione ingresso analogico: 12 bit - 11 bit + segno
- Sovraccarico continuo ammissibile: 13V, tipo ingresso analogico: tensione - 40 mA, tipo ingresso analogico: corrente
- Impedenza d'ingresso: <= 50 Ohm corrente, >= 1 MOhm tensione
- Tempo di conversione: 1 ms + 1 ms per channel + 1 controller cycle time
- Durata campionatura: 1 ms
- Segnalazione locale: 1 LED (verde) PWR
Modulo di ingresso analogico Telemecanique TM3 8 ingressi TM3AI8
314,43 €
iva inclusa
314,43 €
iva inclusa
iva inclusa
.png)
Promozione valida fino al 27/12
Articoli disponibili: 5
Pagabile anche in 3 rate senza interessi da:
104,81€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Altre caratteristiche tecniche:
- Errore precisione assoluta: +/-1% del fondo scala, +/-0,2% del fondo scala a 25 °C
- Deriva di temperatura: +/-0,01 %FS/°C
- Precisione ripetizione: +/- 0,5 %FS
- Non-linearità: +/- 0,2 %FS
- Cross talk: <= 1 LSB
- Resistenza ai campi magnetici: 30 A/m conforme a EN/IEC 61000-4-8
- Resistenza ai transitori rapidi: 1 kV conforme a EN/IEC 61000-4-4 (I/O)
- Immunità alle microinterruzioni: 10 ms
- Temperatura ambiente di funzionamento: -10/+55 °C , installazione orizzontale: -10/+35 °C installazione verticale
- Temperatura di stoccaggio: -25/+70 °C
- Umidità relativa: 10/95 %, senza condensa (in funzionamento), 10…95 %, senza condensa (in stoccaggio)
- Grado di protezione IP: IP20
- Grado di inquinamento: 2
- Altitudine di funzionamento: 0...2000 m
- Altitudine di stoccaggio: 0…3000 m
- Resistenza alle vibrazioni: 3,5 mm a 5…8,4 Hz su guida DIN, 3 gn a 8,4…150 Hz su guida DIN
- Resistenza agli shock: 15 gn per 11 ms
- Resistenza ai disturbi condotti, indotti da campi a radiofrequenza 10V 0,15...80 MHz conforme a EN/IEC 61000-4-6 3V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforme a Marine specification (LR, ABS, DNV, GL)
- Altezza 90 mm
- Profondità 70 mm
- Larghezza 23,6 mm
- Peso: 0,11 kg
Emissione elettromagnetica:
- Emissioni irradiate 40 dBμV/m QP classe A ( 10 m) a 30…230 MHz conforme a EN/IEC 55011
- Emissioni irradiate 47 dBμV/m QP classe A ( 10 m) a 230…1000 MHz conforme a EN/IEC 55011
Resistenza alle sovratensioni:
- 1 kV alimentazione modo comune conforme a EN/IEC 61000-4-5
- 0,5 kV alimentazione modo differenziale conforme a EN/IEC 61000-4-5
- 1 kV ingresso modo comune conforme a EN/IEC 61000-4-5
Supporto di montaggio:
- Top hat type TH35-15 guida conforme a IEC 60715
- Top hat type TH35-7.5 guida conforme a IEC 60715
- piastra o pannello con kit di fissaggio
Assorbimento di corrente:
- 40 mA a 5 V CC Tramite il connettore del bus pieno carico
- 35 mA a 5 V CC Tramite il connettore del bus senza carico
- 30 mA a 24 V CC mediante alimentazione esterna senza carico
- 40 mA a 24 V CC mediante alimentazione esterna pieno carico
Collegamento elettrico:
- 10 1,5 mm² morsettiera vite estraibile con passo 3,81 mm regolazione per inputs
- 10 1,5 mm² morsettiera vite estraibile con passo 3,81 mm regolazione per inputs
Isolamento:
- Tra ingresso e alimentazione a 1500 V "CA"
- Tra input e logica interna a 500 V "CA"
Tipo di ingresso analogico:
- Corrente 4...20 mA
- corrente 0...20 mA
- tensione 0...10 V
- tensione - 10...10 V
Valore LSB:
- 2,44 mV 0...10 V tensione
- 4,88 mV - 10...10 V tensione
- 4,88 µA 0...20 mA corrente
- 3,91 µA 4...20 mA corrente
Non ci sono recensioni
Scheda tecnica
- Tipologia: Moduli ingressi analogici
