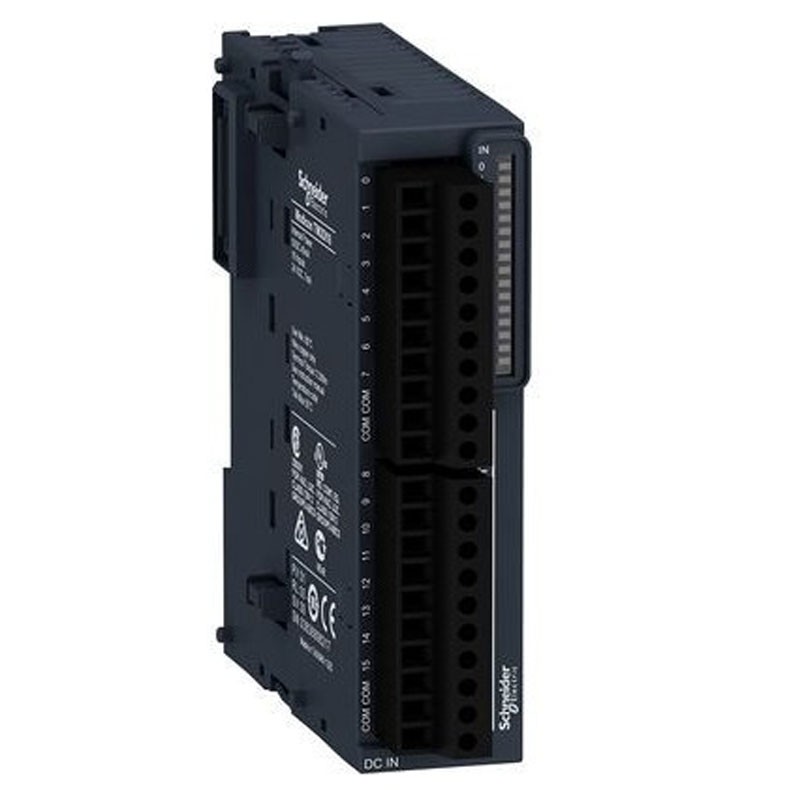

Modulo di ingresso Telemecanique digitale TM3 16 ingressi TM3DI16
SNR TM3DI16
3606480611384
Modulo di ingresso digitale Telemecanique Schneider, con le seguenti caratteristiche:
- Numero ingressi digitali: 16 per ingresso conforme a IEC 61131-2 tipo 3
- Logica ingresso digitale: pozzo o sorgente (positivo/negativo)
- Tensione ingresso digitale: 24V
- Corrente ingresso digitale: 7 mA per ingresso
- Numero I/O digitali: 16
- Tipo tensione ingresso digitale CC
- Stato tensione 1 garantito: 15...28,8 V per ingresso
- Stato attuale 1 garantito:>= 2,5 mA (ingresso)
- Stato tensione 0 garantito: 0...5 V per ingresso
- Stato attuale 0 garantito: <= 1 mA (ingresso)
- Impedenza d'ingresso: 3.4 kOhm
Modulo di ingresso Telemecanique digitale TM3 16 ingressi TM3DI16
238,20 €
iva inclusa
238,20 €
iva inclusa
iva inclusa
.png)
Promozione valida fino al 27/12
Articoli disponibili: 4
Altre caratteristiche tecniche:
- Tempo di risposta: 4 ms (turn-on) - 4 ms (turn-off)
- Segnalazione locale: 1 LED per via (verde)stato ingresso:
- Collegamento elettrico: 10 1,5 mm² morsettiera vite estraibile con passo 3,81 mm regolazione per input
- Lunghezza massima del cavo tra i dispositivi: cavo non schermato: <50 m per input regolari
- Isolamento: Tra input e logica interna: a 500V "CA", Non isolato tra gli ingressi
- Simbologia CE
- Resistenza alle scariche elettrostatiche: 8 kV in aria conforme a EN/IEC 61000-4-2, 4 kV su contatto conforme a EN/IEC 61000-4-2
- Resistenza ai campi magnetici: 30 A/m "50/60 Hz" conforme a EN/IEC 61000-4-8
- Resistenza ai transitori rapidi: 1 kV per I/O conforme a EN/IEC 61000-4-4
- Resistenza alle sovratensioni: 1 kV I/O modo comune conforme a EN/IEC 61000-4-5 CC
- Temperatura ambiente di funzionamento: -10/+35 °C installazione verticale, -10/+55 °C installazione orizzontale
- Temperatura di stoccaggio: -25/+70 °C
- Umidità relativa: 10…95 %, senza condensa (in funzionamento), 10…95 %, senza condensa (in stoccaggio)
- Grado di protezione IP: IP20 con copertura di protezione montata
- Grado di inquinamento 2
- Altitudine di funzionamento: 0...2000 m
- Altitudine di stoccaggio: 0…3000 m
- Resistenza agli shock: 15 gn per 11 ms
Compatibilità gamma:
- Modicon M241
- Modicon M251
- Modicon M221
- Modicon M262
Assorbimento di corrente:
- 40 mA a 5 V CC Tramite il connettore del bus (allo stato on)
- 5 mA a 5 V CC Tramite il connettore del bus (allo stato off)
- 0 mA a 24 V CC Tramite il connettore del bus (allo stato on)
- 0 mA a 24 V CC Tramite il connettore del bus (allo stato off)
Supporto di montaggio:
- Top hat type TH35-15 guida conforme a IEC 60715
- Top hat type TH35-7.5 guida conforme a IEC 60715
- Piastra o pannello con kit di fissaggio
Dimensioni e peso:
- Altezza 90 mm
- Profondità 84,6 mm
- Larghezza 27,4 mm
- Peso 0,1 kg
Resistenza ai campi elettromagnetici:
- 10 V/m 80 MHz...1 GHz conforme a EN/IEC 61000-4-3
- 3 V/m 1,4 GHz...2 GHz conforme a EN/IEC 61000-4-3
- 1 V/m 2 GHz...3 GHz conforme a EN/IEC 61000-4-3
Resistenza ai disturbi condotti, indotti da campi a radiofrequenza:
- 10V 0,15...80 MHz conforme a EN/IEC 61000-4-6
- 3V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforme a Marine
- Specificazione (LR, ABS, DNV, GL)
Emissione elettromagnetica:
- Emissioni irradiate 40 dBμV/m QP classe A ( 10 m) a 30…230 MHz conforme a EN/IEC 55011
- Emissioni irradiate 47 dBμV/m QP classe A ( 10 m) a 230…1000 MHz conforme a EN/IEC 55011
Resistenza alle vibrazioni:
- 3,5 mm a 5…8,4 Hz su guida DIN
- 3 gn a 8,4…150 Hz su guida DIN
- 3,5 mm a 5…8,4 Hz su pannello
- 3 gn a 8,4…150 Hz su pannello
