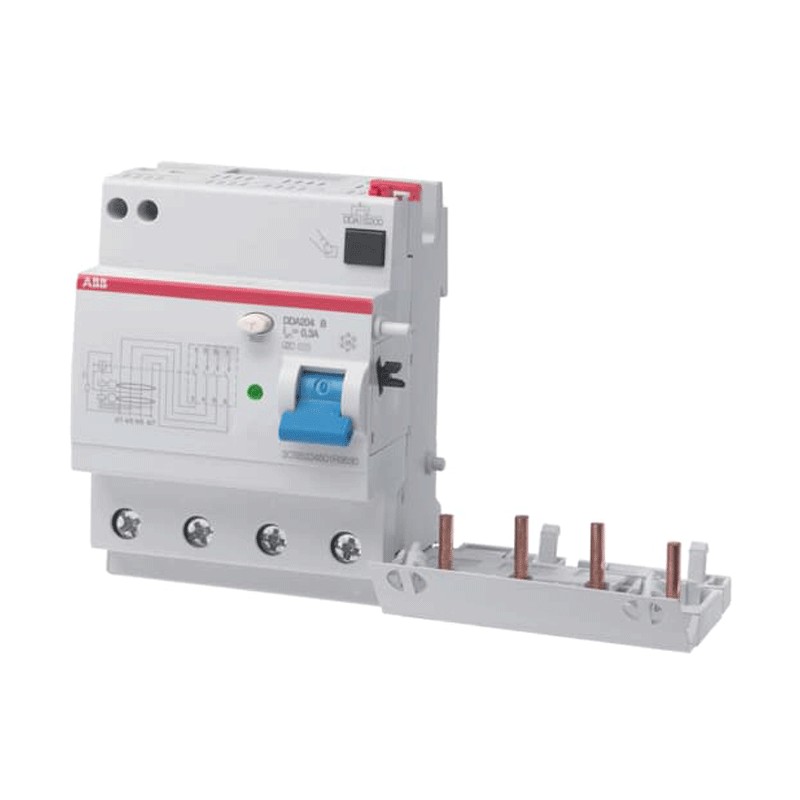

Blocco differenziale Abb DDA204 63A 4 poli 300mA 4 moduli B273292
ABB B273292
8012542732921
Blocco differenziale Abb Serie DDA204:
- Tensione nominale 230...400V
- Corrente nominale 63A
- 4 poli
- Corrente residua nominale: 300mA
- 4 moduli
Accoppiabile agli interruttori magnetotermici delle serie S 200 L, S 200, S 200 M, S 200 P per realizzare la funzione di protezione differenziale magnetotermica.
È possibile accoppiare il DDA204 con gli interruttori solo magnetici della serie M 200, in questo caso per la protezione contro le correnti di sovraccarico occorre predisporre una protezione di tipo termica aggiuntiva.
Blocco differenziale Abb DDA204 63A 4 poli 300mA 4 moduli B273292
435,09 €
iva inclusa
435,09 €
iva inclusa
iva inclusa
.png)
Promozione valida fino al 27/12
Non disponibile
In arrivo
I blocchi differenziali sono progettati meccanicamente per impedire un errato accoppiamento fra il blocco e l'interruttore: la potenza del blocco deve essere sempre pari o maggiore a quella dell'interruttore magnetotermico. Il morsetto in plastica laterale consente un montaggio più rapido del blocco sull'interruttore magnetotermico e un pulsante impedisce possibili interventi.
Viene utilizzato a tutela della salute umana in caso di guasto verso terra (dispersione elettrica) o folgorazione fase-terra, fornendo dunque protezione anche verso macro shock elettrico, sia diretto sia indiretto, sulle persone esposte.
I blocchi differenziali di tipo B sono stati sviluppati per la rilevazione di correnti di guasto con forma d'onda continua o di frequenza elevata.
Caratteristiche:
- Norme di riferimento: IEC/EN 61009 Ann. G IEC/EN 62423
- Tipo di corrente residua: Tipo B
- Tensione nominale di funzionamento: 230/400V
- Tensione nominale di isolamento (Ui): 500 V
- Tensione di tenuta ad impulso (Uimp): 4 kV
- Maximum Surge Current: 3 kA
- Leakage Current Type: B
- Frequenza nominale (f): 50/60 Hz
- Perdita di potenza: 7.6W
- Collegamento tensione di alimentazione: Arbitrario
- Resistenza elettrica: 10000 cicli
- Numero di poli: 4
- Caratteristica operativa: Instantaneous (APR High Immunity)
- Capacità di connessione: Rigid 25 ... 25 mm²
- Flessibile 25 ... 25 mm²
- Temperatura ambientale: -25/+55 °C
- Temperatura ambiente: In funzione -25/+55 °C
- Grado di protezione: IP2X
- Dimensioni: Larghezza prodotto: 140 mm - Altezza prodotto: 93 mm - Profondità prodotto: 76 mm
- Peso netto prodotto: 0.337 kg
Non ci sono recensioni
Scheda tecnica
- Tensione:
- 230/400VAC
- Moduli:
- 4
- Poli:
- 4P
- Tipo differenziale:
- B
- Corrente differenziale:
- 0.3A
- Ampere:
- 63A
- Protezioni Circuiti:
- Blocchi Differenziali
