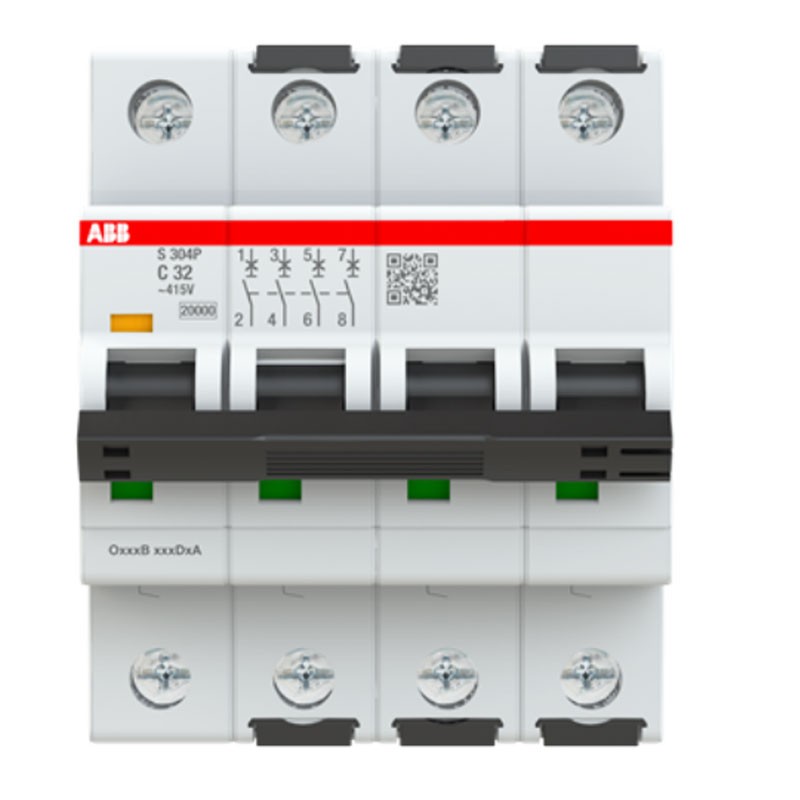

Interruttore magnetotermico Abb S304P 4P 32A 25kA tipo C 4 moduli S304PC32
ABB S304PC32
4016779590815
Interruttore Magnetotermico Abb automatico miniaturizzato serie S304P, con le seguenti caratteristiche:
- Caratteristica di intervento: C
- Tensione operativa nominale: acc. secondo IEC 60898-1 415 V CA - acc. secondo IEC 60947-2 415 V CA
- Tensione di isolamento nominale (U i ):acc. secondo IEC/EN 60664-1 500V
- Tensione nominale di resistenza all'impulso (U imp):6kV
- Tensione di prova dielettrica:50/60 Hz, 1 minuto: 2 kV
- Tipo di tensione in ingresso: CA/CC
- Corrente nominale: 32 Ampere
- Frequenza nominale:50/60 Hz
- Perdita di potenza: 11,6W (alle condizioni operative nominali per polo 2,9W)
- Numero di poli: 4
- Numero di poli protetti: 4
- Numero di moduli: 4
Interruttore magnetotermico Abb S304P 4P 32A 25kA tipo C 4 moduli S304PC32
106,23 €
iva inclusa
106,23 €
iva inclusa
iva inclusa
.png)
Promozione valida fino al 27/12
Articoli disponibili: 1
Gli interruttori automatici della serie S300P assicurano la protezione negli impianti industriali contro sovraccarichi e cortocircuiti. Questo prodotto è realizzato secondo gli standard internazionali IEC e UL, per i mercati in cui è richiesto.
La curva C è in grado di tollerare sovracorrenti di breve durata fino a cinque-dieci volte la corrente nominale ed è largamente usata negli impianti domestici.
Un interruttore magnetotermico è un dispositivo di sicurezza in grado di interrompere automaticamente (cioè senza intervento esterno) il flusso di corrente elettrica in un circuito elettrico in caso di sovracorrente.
Tensione operativa:
- Massimo (tolleranza inclusa) 457V CA
- Massimo 457 V CA
- Minimo 12 V CA
- Minimo 12 V CC
Capacità di connessione:
- Sbarra 10 / 10 mm²
- Flessibile con puntale 0,75 ... 25 mm²
- Flessibile 0,75 ... 25 mm²
- Rigido 0,75 ... 35 mm² A trefoli
- 0,75 ... 35 mm²
Altre caratteristiche tecniche:
- Capacità nominale di cortocircuito: (CA) 20 kA
- Capacità di interruzione massima nominale in cortocircuito (I cu ):(415 V CA) 25 kA - (440 V CA) 15 kA
- Collegamento all'alimentazione: Arbitrario
- Indicazione della posizione del contatto: Rosso ACCESO / Verde SPENTO
- Resistenza elettrica: Ciclo 10000 CA
- Resistenza meccanica: Ciclo 20000
- Categoria di sovratensione: IV
- Coppia di serraggio: 2,8 Nm
- Tipo di terminale a vite: Terminale di sollevamento a cilindro bidirezionale a prova di errore
- Marcatura dell'attuatore: Io/O
- Materiale dell'attuatore: Gruppo di isolamento II, nero, sigillabile
- Materiale dell'alloggiamento: Gruppo di isolamento I, RAL 7035
- Montaggio su guida DIN:TH35-15 (guida di montaggio 35 x 15 mm) acc. secondo IEC 60715 - TH35-7,5 (guida di montaggio 35 x 7,5 mm) sec. alla norma CEI 60715
- Posizione di montaggio: Qualunque
- Cacciavite consigliato: Pozidrive 2
- Temperatura di funzionamento: -40/+70°C
- Temperatura di stoccaggio: -55/+70°C
- Lunghezza di spelatura del cavo: 14 mm
- Grado di protezione: custodia IP20, con coperchio IP40
- Grado di inquinamento: 3
- Condizioni ambientali: 28 cicli con 55 °C / 90-96 % e 25 °C / 95-100 %
- Resistenza alle Vibrazioni acc. secondo IEC 60068-2-6:5g, 20 cicli a 5...150...5 Hz con carico 0,8 In
- Resistenza agli urti acc. secondo IEC 60068-2-27:25 g / 3 shock / 18 ms
- Coppia di serraggio: UL/CSA: 18 pollici
- Dimensioni: larghezza 70mm, altezza 88mm, profondità/lunghezza netta 69mm
- Peso netto: 0,496 kg circa
Non ci sono recensioni
Scheda tecnica
- Tensione:
- 400VAC
- Moduli:
- 4
- Poli:
- 4P
- Curva:
- C
- Potere:
- 25KA
- Ampere:
- 32A
- Protezioni Circuiti:
- Magnetotermici
