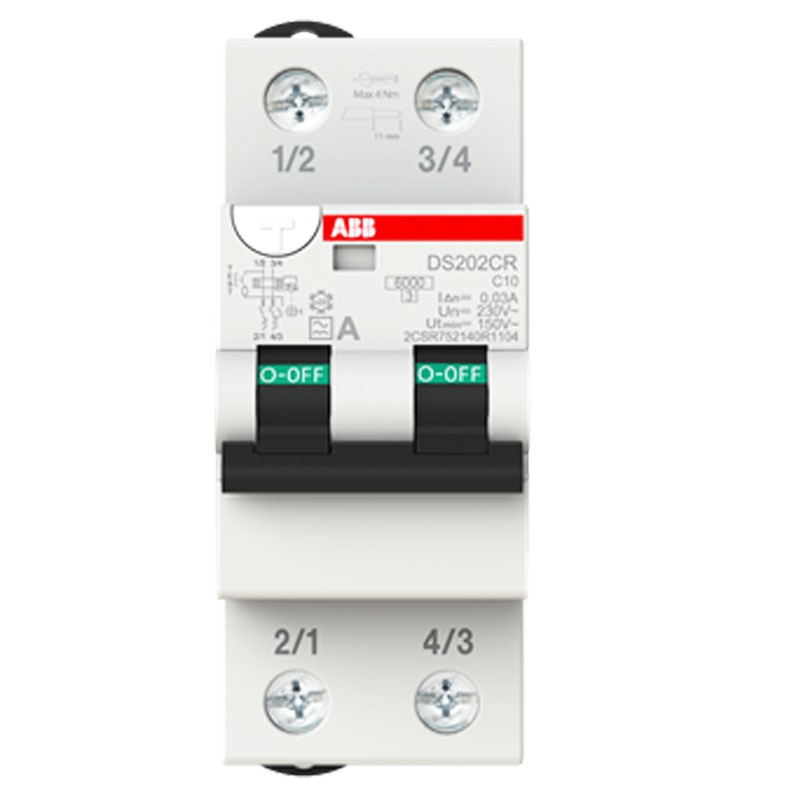

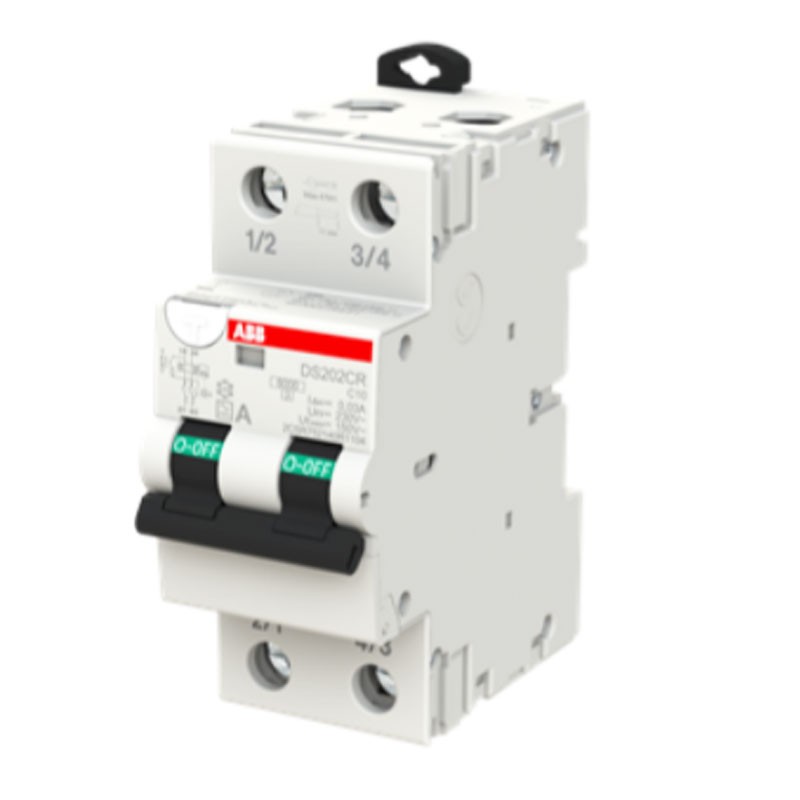

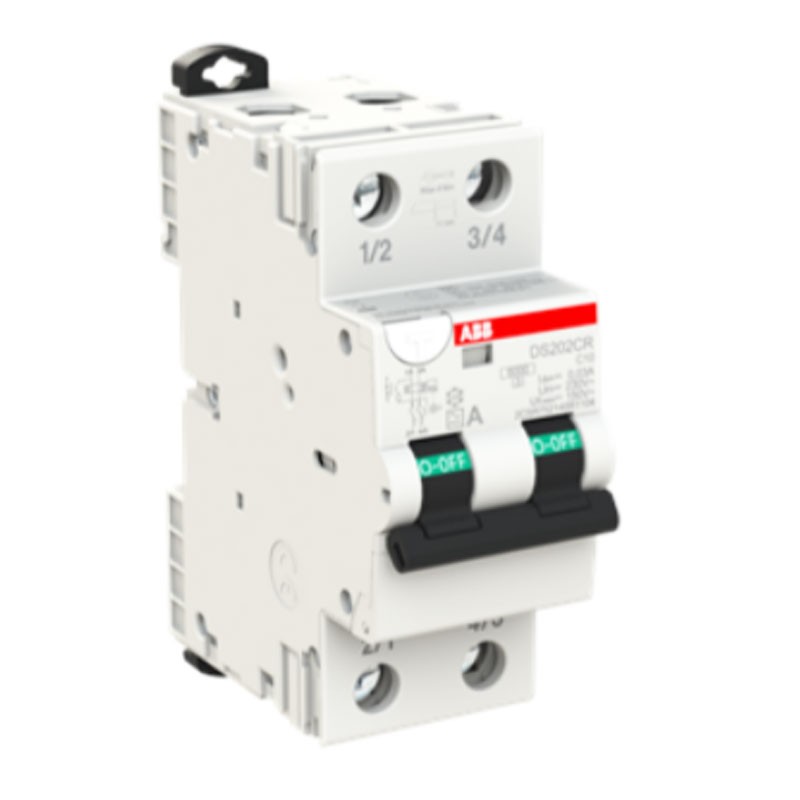

Magnetotermico differenziale Abb 10A 30MA tipo A 6KA 2 poli DS202CRC10A30
ABB DS202CRC10A30
8012542122456
Interruttore magnetotermico differenziale con protezione da sovracorrente Abb, con le seguenti caratteristiche:
- Tensione operativa nominale: acc. secondo IEC 60898-1 230V
- Tensione nominale di isolamento (U i ): acc. secondo IEC/EN 60664-1 440 V
- Tensione nominale di tenuta all'impulso (U imp ):4 kV
- Caratteristica di intervento: C
- Tipo di corrente residua: Un Tipo
- Tipo di tensione in ingresso :AC
- Corrente nominale (In ): 10 Ampere
- Corrente residua nominale: 30 mA
- Capacità nominale di cortocircuito: 6 kA
- Capacità di interruzione massima nominale in cortocircuito (I cu ): 10kA
- Capacità nominale di interruzione in cortocircuito di servizio (Ics ) : 6kA
- Corrente di picco massima: 0,25kA
- Tipo corrente di dispersione: UN
- Frequenza :50 Hz
- Frequenza nominale: 50 Hz
Magnetotermico differenziale Abb 10A 30MA tipo A 6KA 2 poli DS202CRC10A30
154,67 €
iva inclusa
154,67 €
iva inclusa
iva inclusa
.png)
Promozione valida fino al 27/12
Articoli disponibili: 28
: 5
L'interruttore differenziale serie DS202CR è un dispositivo 2P in due moduli per la protezione dei circuiti monofase dell'utente finale contro le correnti di sovraccarico e di cortocircuito. Protezione contro gli effetti delle correnti di guasto a terra sinusoidali alternate e dirette pulsanti. Protezione contro i contatti indiretti e protezione aggiuntiva contro i contatti diretti (con sensibilità = 30 mA).
Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.
L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:
- quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
- quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
- quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.
Caratteristiche:
- Serie Abb
- Standard: CEI/EN 61009-1 - CEI/EN 61009-2-1
- Perdita di potenza: 3,28W
- Collegamento dell'alimentazione: Arbitrario
- Classe energetica limite: 3
- Resistenza elettrica:10000 operazioni
- Resistenza meccanica:20000 operazioni
- 2 moduli
- Numero di poli: 2
- Numero di poli protetti:2
- Indicazione di guasto: Bandiera blu sulla finestra
- Caratteristica operativa: Istantaneo
- Categoria di sovratensione: III
- Posizione dei terminali neutri: Destra Sinistra
- Coppia di serraggio: 4 Nm
- Tipo di accessorio: Contatto ausiliario - Contatto di segnalazione / contatto ausiliario
- Tipo di sezionatore di terra: Non ritardato
- Temperatura dell'aria ambiente: Funzionamento -25 /+55 °C - Stoccaggio -40 /+70 °C
- Tipo di montaggio: su guida DIN EN 60715 (35mm) tramite clip di fissaggio
- Posizione di montaggio: Qualunque
- Dimensione del cavo: 35mm²
- Grado di protezione: IP20
- Grado di inquinamento: 3
- Condizioni ambientali: 28 cicli - con 55 °C / 90-96 % - e 25 °C / 95-100 %
- Lunghezza spelatura filo: 11 mm
- Stato RoHS: a seguito della Direttiva UE 2011/65/UE e dell'Emendamento 2015/863 del 22 luglio 2019
- Larghezza netta del prodotto: 36 mm
- Altezza netta del prodotto: 86 mm
- Profondità/lunghezza netta del prodotto:72 mm
- Peso netto del prodotto: 0,220 kg
- Profondità incorporata ( t 2 ): 72 mm
Non ci sono recensioni
Scheda tecnica
- Moduli:
- 2
- Poli:
- 2P
- Curva:
- C
- Potere:
- 6KA
- Tipo differenziale:
- A
- Corrente differenziale:
- 0.03A
- Ampere:
- 10A
- Protezioni Circuiti:
- Magnetotermici Differenziali
