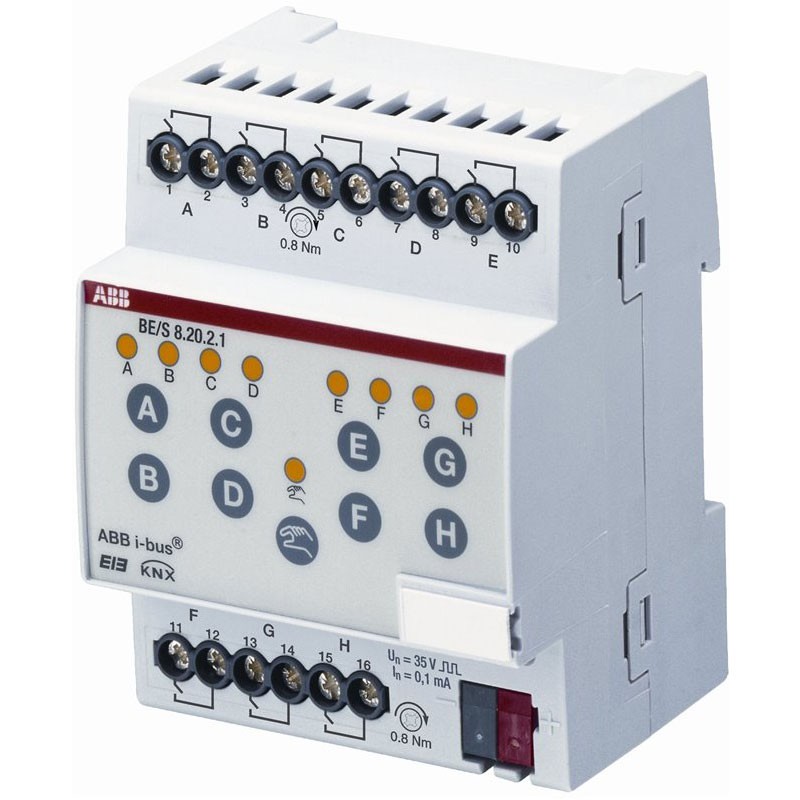

Terminale di ingresso binario Abb KNX BE/S 8.20.2.1, 8 canali, KNXE003
ABB KNXE003
4016779710763
Terminale di ingresso binario Abb KNX BE/S 8.20.2.1, 8 canali, 20 V, MDRC, scansione contatti, con comando manuale è un dispositivo a installazione in serie in ripartitori. Il dispositivo è pensato per il rilevamento di contatti a potenziale zero. La tensione di scansione pulsata viene prodotta internamente.
Terminale di ingresso binario Abb KNX BE/S 8.20.2.1, 8 canali, KNXE003
355,82 €
iva inclusa
355,82 €
iva inclusa
iva inclusa
.png)
Promozione valida fino al 27/12
Articoli disponibili: 1
Nel lato anteriore sono presenti i tasti per il comando manuale con cui è possibile simulare lo stato degli ingressi. Mediante il LED giallo viene visualizzato l'attuale stato dell'ingresso.
Il dispositivo è pronto per l'uso dopo il collegamento della tensione del bus. Il terminale d'ingresso binario viene parametrizzato mediante ETS. Il collegamento al KNX viene generato tramite il morsetto di collegamento al bus sul lato anteriore.
Caratteristiche:
- Tensione del bus 21...32 V DC
- Assorbimento di corrente, bus massimo 7 mA
- Assorbimento di potenza, bus massimo 150 mW
- Potenza dissipata, bus massimo 150 mW
- Ingressi Quantità 8
- Tensione di scansione Un 35 V, pulsata
- Corrente di scansione In 0,1 mA
- Corrente di scansione In all'attivazione massimo 355 mA
- Lunghezza linea consentita massimo 100 m a 1,5 mm²
- Collegamenti KNX mediante morsetto di collegamento al bus
- Ingressi mediante morsetti a vite con testa combinata
- Morsetto a vite Morsetto a vite con testa combinata (PZ 1) 0,2...4 mm² fibrillare, 2 x (0,2...2,5 mm²) 0,2...6 mm² ad un filo, 2 x (0,2...4 mm²)
- Guaina terminali cavo senza/con Guaina in plastica senza: 0,25...2,5 mm² con: 0,25...4 mm²
- Guaina terminali cavo TWIN 0,5...2,5 mm²
- Lunghezza spina di contatto almeno 10 mm
- Coppia di serraggio massimo 0,8 Nm
- Griglia 6,35
- Tipo di protezione IP 20
- Classe di protezione II
- Montaggio Su binari di trasporto 35 mm
- Peso 0,2 kg
- Colore/alloggiamento Plastica, grigio
- Approvazioni KNX secondo EN 50 090-1, -2 Certificato
- Marchio CE Secondo direttive sulla bassa tensione e CEM
Non ci sono recensioni
Scheda tecnica
- Tipologia:
- Terminali di ingresso
