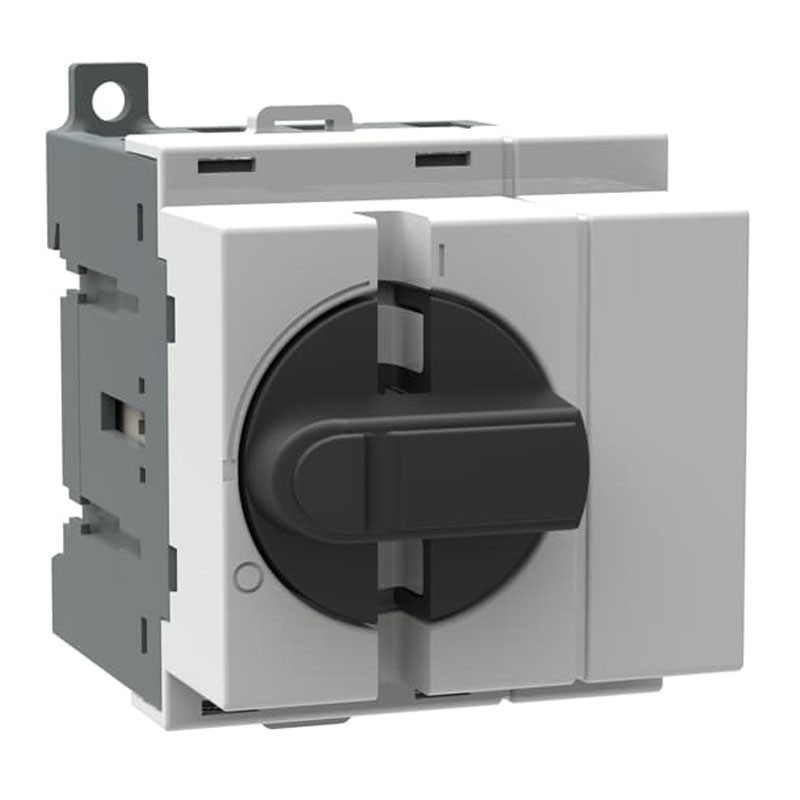

Sezionatore rotativo Abb 4 poli 40A 16A DC 500V M970570
ABB M970570
6417019158419
Sezionatore rotativo Abb, con le seguenti caratteristiche:
- Corrente nominale di funzionamento AC-21A (Ie): (380 ... 415 V) 40A
- Corrente termica convenzionale in aria libera (Ith): q = 40 °C 40A
- Corrente termica convenzionale (Ithe):Completamente Chiuso 40A
- Tensione di tenuta ad impulso (Uimp):8 kV
- Tensione nominale di isolamento (Ui):secondo IEC/EN 60664-1 750V
- Tensione nominale di funzionamento: Circuito Principale 750V
- Potere nominale di chiusura su cortocircuito (Icm):(690 V) 0.71 kA
- Corrente nominale ammissibile di breve durata (Icw):for 1 s 0.5 kA
- Corrente nominale di cortocircuito condizionale (Inc):(40 A fuse, ≤415V) 50 kA, (25 A fuse, 690V) 50 kA
- Perdita di potenza: a Condizioni Operative Nominali per Polo 1.6W
- Grado di inquinamento: 3
- Tipo di maniglia: Maniglia e Albero non inclusi
Sezionatore rotativo Abb 4 poli 40A 16A DC 500V M970570
60,23 €
iva inclusa
60,23 €
iva inclusa
iva inclusa
.png)
Promozione valida fino al 27/12
Articoli disponibili: 15
: 3
Pagabile anche in 3 rate senza interessi da:
20,08€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Sono studiati per il sezionamento delle linee elettriche secondo la CEI EN 60947-3, consentendo la manutenzione dei dispositivi collegati a valle in sicurezza, e per il comando sotto carico.
Il meccanismo di apertura rapido e sicuro garantisce prestazioni molto elevate sia in corrente alternata che continua. La gamma è accessoriabile con contatti ausiliari e blocco porta.
Per le versioni di portata superiore a 40 A la manopola fornita di serie consente la funzione di “bloccoporta” con la possibilità di inserire un lucchetto.
Altre caratteristiche tecniche:
- Fourth Pole Position: Right Side
- Fourth Pole Type: Switched - Simultaneous Function
- Comando (): Mechanism on Top of the Switch
- Distanza tra le fasi: Standard
- Posizione dei terminali linee: Top In - Bottom Out
- Bottom In - Top Out
- Modalità operativa: Manovra Frontale
- Norme di riferimento: IEC 60947-3 / UL 508 / CSA C22.2 No. 14
- Funzioni speciali: No
- Tipo di montaggio: Base mounting
- Numero di poli: 4
- Sezione cavo: Cu 0.75...10 mm²
- Grado di protezione: Davanti IP20
- Tipo di morsetto: Screw Terminals
- Coppia di serraggio: secondo IEC 60947-1 0.8 N·m
- Durata meccanica: 20000 cicli
- Lock Type: No
Corrente nominale di funzionamento AC-22A (Ie):
- (380...415V) 40A
- (500V) 40A
- (690V) 40A
Corrente nominale di funzionamento AC-23A (Ie):
- (380...415V) 23A
- (500V) 23A
- (690V) 12A
Corrente nominale di funzionamento AC-23a (Pe):
- (220...240V) 5.5 kW
- (400...415V) 11 kW
- (500V) 11 kW
- (690V) 11 kW
Dimensioni e peso:
- Larghezza: 68 mm
- Altezza: 48 mm
- Profondità: 73 mm
- Peso netto: 0.125 kg
Non ci sono recensioni
Scheda tecnica
- Tensione: 500VAC
- Poli: 4P
- Grado di protezione: IP20
- Ampere: 40A
- Protezioni Circuiti: Sezionatori
- Tensione di funzionamento: DC
