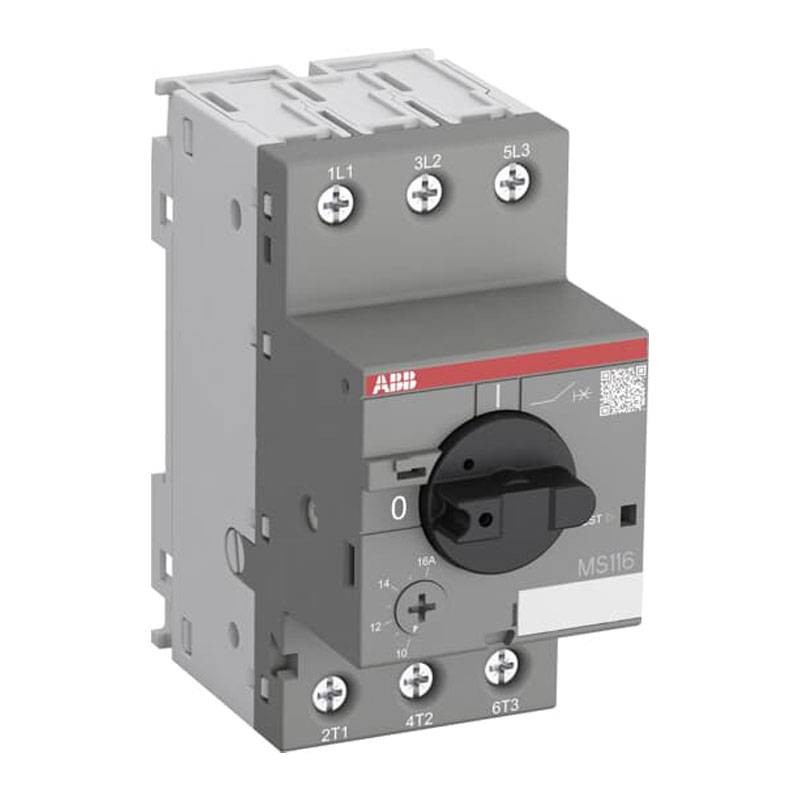

Salvamotore Abb MS116-16 10-16A 3P 2,5 moduli EP 091 1
ABB EP 091 1
4013614320347
Salvamotore Abb, serie MS116-16, con le seguenti caratteristiche:
- Potere di cortocircuito di servizio nominale (230 Vac) 16 kA
- Potere di cortocircuito estremo nominale (230 Vac) 16 kA
- Impostazione corrente nominale di cortocircuito istantanea 240 A
- Campo di impostazione 10/16A
- Tensione nominale di funzionamento Circuito Principale 690 Vac
- Corrente nominale di funzionamento: 16A
- Tensione nominale di tenuta ad impulso (Uimp) Circuito Principale 6 kV
- Tensione nominale di isolamento (Ui) 690 V
- 3 poli
- 2,5 moduli
Salvamotore Abb MS116-16 10-16A 3P 2,5 moduli EP 091 1
66,47 €
iva inclusa
66,47 €
iva inclusa
iva inclusa
.png)
Promozione valida fino al 27/12
Articoli disponibili: 11
Il salvamotore è installato sul cavo che alimenta il motore e, quando il motore si blocca per un effetto meccanico o (nei sistemi trifase) perché viene a mancare una fase, esso rileva un eccessivo assorbimento ed interrompe automaticamente l'energia elettrica salvaguardando l'integrità del motore.
Caratteristiche:
- Corrente nominale di funzionamento AC-3 (Pe) (400 V) Tre Fasi 7,5 kW
- Corrente nominale di funzionamento AC-3e (Pe) (400 V) Tre Fasi 7,5 kW
- Corrente nominale di funzionamento AC-3 (Ie) 16 A
- Corrente nominale di funzionamento AC-3e (Ie) 16 A
- Corrente nominale di funzionamento DC-5 (Ie) 16 A
- Frequenza nominale Circuito Principale 50 Hz/60 Hz
- Tensione nominale di tenuta ad impulso (Uimp) Circuito Principale 6 kV
- Tensione nominale di isolamento (Ui) 690 V
- Perdita di potenza a Condizioni Operative Nominali per Polo 1.1 ... 2.8 W
- Corrente termica convenzionale in aria libera (Ith) Circuito Principale 16°
- Grado di protezione abitazione IP20 - Terminali del Circuito Principale IP10
- Grado di inquinamento 3
- Durata elettrica 100000 cicli
- Durata meccanica 100000 cicli
- Tipo di morsetto Terminali a vite
- Coppia di serraggio Circuito Principale 0.8 ... 1.2 N·m
- Lunghezza di spelatura cavo Circuito Principale 9 mm
- Cacciavite raccomandato Pozidriv 2
- Posizione di montaggio Posizione da 1 a 6
- Tipo di attuatore maniglia rotativa
- Indicazione posizione contatto ON / OFF / TRIP
- Temperatura ambiente In funzione -25 ... +70 °C - In magazzino -50 ... +80 °C
- Massima altitudine d'esercizio permessa 2000 m
- Larghezza: 45 mm
- Altezza: 90 mm
- Profondità: 85,6 mm
- Peso: 265 grammi
Sezioni dei cavi-circuito principale:
- Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
- Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm²
- Flessibile 1/2x 0.75 ... 2.5 mm²
- Rigid 1/2x 1 ... 4 mm²
Montaggio su barra DIN:
- TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
- TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Non ci sono recensioni
Scheda tecnica
- Tipologia:
- Salvamotori
- Moduli:
- 2.5
- Poli:
- 3P
- Potere:
- 16KA
- Ampere:
- 10-16A
