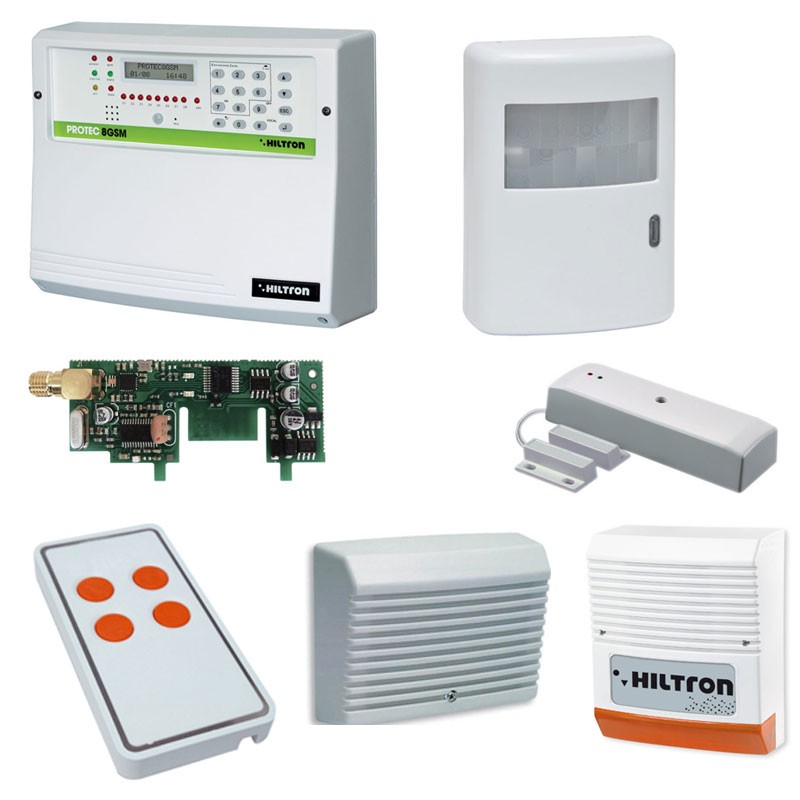

Specifiche tecniche dei componenti del KIT:

1 pezzo centrale 8 zone ibrida con combinatore GMS+IR incorporato (art. PROTEC8GSM):


Caratteristiche tecniche della centrale:

• Tensione nominale di alimentazione: 230V~ ±5% 50Hz
• Assorbimento massimo:160mA@230Vac
• Uscita servizi: 13,5Vcc ±10%
• Contenitore esterno: ABS
• Copertura max del rilevatore su pannello: 5 metri
• Numeri in rubrica telefonica: 16
• Corrente massima erogata su uscita servizi: 1A
• Temperatura di funzionamento: -5/+40°C
• Combinatore GSM incorporato: identificativo zone, autoesclusione da remoto
• Modulo GSM: Quadriband
• Led di controllo: presenza rete, tempo di uscita, stato allarme, stato zone, memoria allarme
• Zone di protezione 8
• Rivelatore incorporato tipo: (può essere utilizzato semplicemente per la retroilluminazione) del display e tasti, oppure come antisabotaggio)
• Menù guida vocali: identificativo zone, autoesclusione semplice da remoto
• Messaggi vocali pre regolato: per stato presenza rete , stato antifurto
• Messaggio vocale comune: personalizzabile
• Possibilità di comando: tramite consolle a distanza
• Autoinibizione di ogni zona: (se non ripristinata) dopo aver generato un allarme
• Durata allarme regolabile: 180 – 600 secondi
• Corrente massima erogabile: 2.6A (AL35SW)
• Vano per batteria in tampone: (batteria consigliata B12V7.5Ah)
• Grado protezione IP30
• Grado di sicurezza 1
• Classe ambientale 2
• Dimensioni: L280mm x A230mmx P96mm
• Conforme alla norma: CEI EN 50131-1



1 pezzo sirena piezo elettronica (art. SP31):

Caratteristiche tecniche della sirena piezo elettronica:

• Tensione nominale di alimentazione 12V
• Assorbimento massimo 140 mA
• Livello di pressione 99dB(A) @ 3mt
• Frequenza 3585 Hz
• Protezione contro l'inversione di polarità
• Tamper di protezione: anti apertura ed antistrappo
• Contenitore ABS
• Temperatura di funzionamento: -5°C/ +40°C
• Dimensioni: 14 × 7 × 18 cm
• Dimensioni: L 135 mm x A 95mm x P 43mm
• Peso 0.260 kg



1 pezzo scheda ricevitore espansione radio per centrali PROTEC8GSM e TM800GSM (art.DXR2):

Caratteristiche scheda/ricevitore:

• Protocollo di funzionamento: Serie XR
• Collegamento: Bus 485
• Frequenza di lavoro: 433,92 Mhz
• Tensione nominale di alimentazione: 12V
• Assorbimento: 30mA
• Contenitore: ABS
• Dimensioni (LxAxP): 35x180x80mm



1 pezzo telecomando bicanale per PROTEC8GSM (art.DXR4):


Caratteristiche del telecomando:

• Sistema bidirezionale
• Elevata immunità a RF 30 Vm
• Frequenza di lavoro 433,92 Mhz multicanale (8 canali) bidirezionale
• Contenitore ABS
• Temperatura di funzionamento 0°C ÷ +50°C
• Grado di sicurezza 1
• Classe ambientale 2
• Dimensioni: (LxAxP) 44x59x10mm
• Conforme alla norma CEI EN 50131-1
• Alimentazione: Batteria al Litio 3Vdc modello CR2032



SOSTITUZIONE DELLA BATTERIA: Svitare la vite posta sul fondo del telecomando per aprire il contenitore, togliere la vecchia batteria ed inserirne una nuova rispettando le polarità indicate sul contenitore. All'inserimento della batteria il LED del telecomando deve emettere un lampeggìo: in caso contrario disinserire la batteria ed attendere qualche secondo prima di inserirla nuovamente. Controllare il corretto funzionamento dei due tasti prima di richiudere il contenitore.

PROGRAMMAZIONE: Premere entrambi i tasti per alcuni secondi, finché il LED rimane acceso, poi rilasciarli. Programmare il radiocomando con il codice di sistema utilizzando i due tasti: Tasto sinistro: per inserire “1” - Tasto destro: per inserire “0”. Se si sospende l'immissione dei dati per più di  trenta secondi il LED lampeggia per alcuni istanti e si esce automaticamente dalla fase di programmazione senza modificare il codice pre-esistente. In caso di errore è possibile interrompere l'immissione dei dati, azionando i due tasti contemporaneamente per alcuni istanti: il LED lampeggia per qualche secondo e si interrompere la programmazione. Al termine dell'immissione di un codice corretto il LED emette un solo lampeggio e termina la fase di programmazione. In caso di codice errato ( tutti zero o tutti uno) il LED lampeggia per qualche istante ed esce dalla fase di programmazione senza accettare il codice. Mantenendo un tasto premuto per lungo tempo il relativo comando viene inviato per 15 volte, poi il radiocomando attende il rilascio del tasto prima di consentire un nuovo invio. Questa funzione è utile per impedire l'inutile consumo della batteria nel caso un tasto restasse inavvertitamente premuto.

1 pezzo rivelatore ad infrarossi passivi via radio per SERIE XR (art. XR152):

Caratteristiche del sensore:

• Sensore a doppio elemento schermato, con lente di Fresnel a 14 fasci su 3 livelli orizzontali
• Segnalazione tramite LEDs della trasmissione radio e dello stato di batteria scarica
• Elevata immunità ai disturbi RF
• Completo di snodo anti-disorientamento
• Test di rivelazione e trasmissione radio
• Tamper di protezione antiapertura
• Regolazione della sensibilità del sensore tramite trimmer
• Elevata immunità a RF 30Vm
• Tensione nominale di alimentazione batteria 9V (inclusa)
• Assorbimento in standby 10µA
• Intervallo di trasmissione allarme 5 min
• Angolo di copertura H: 90°; V: 60° Livello soglia batteria scarica 7,6 Volt
• Frequenza di lavoro 433,92 MHz
• Portata sensore infrarosso 12 mt
• Tempo di stabilizzazione al cambio batteria 90”
• Tempo stabilizzazione iniziale 60”
• Contenitore esterno: ABS
• Dimensioni (LxAxP) 67x83x65mm



INSTALLAZIONE: L'installazione va effettuata fissando il rivelatore XR152 in modo che possa svolgere l'attività di trasmissione via radio verso la centrale in maniera efficace. Evitare quindi il posizionamento in luoghi dove siano presenti schermature per il segnale verso la centrale, quali pilastri di cemento o grosse strutture metalliche od in presenza di fonti radio sulla frequenza di trasmissione. La portata aumenta in relazione all'assenza di ostacoli fra il rivelatore e la centrale. Fissare il rivelatore a parete in maniera stabile, accertandosi dell'assoluta assenza di vibrazioni. Evitare l'esposizione diretta ai raggi di sole e non orientare il rivelatore verso fonti di calore quali caloriferi o finestre.

1 pezzo contatto magnetico via radio (art.XR200):

Caratteristiche del contatto magnetico:

• Ingresso NC per il collegamento di contatti magnetici o contatti "switch" per tapparelle
• Segnalazione batteria scarica tramite LED e trasmissione via radio
• Tamper antimanomissione
• Contenitore in ABS
• Contatto magnetico reed C205 incluso
• Frequenza di trasmissione: 433,92 MHz
• Alimentazione: batteria 9V (in dotazione)
• Assorbimento max in st/by: 9 µA
• Livello di soglia per batteria scarica: 7,4 Volt
• Dimensioni: 116x30x25 mm



1 pezzo sirena esterna autoalimentata via radio SERIE XR (art.XR300):

Caratteristiche della sirena esterna:

• Sirena elettronica autoalimentata Hiltron per sistemi via radio serie XR.
• Tamper di protezione antiapertura e antistrappo
• Test di funzionamento al collegamento della batteria con invio segnalazione di corretta alimentazione all’accensione
• Segnalazione luminosa di avvenuta chiusura del tamper antimanomissione
• Segnalazione dell'inserimento e disinserimento dell'impianto mediante lampeggi della lampadina
• Segnalazione alla centrale di assenza rete, batteria scarica e manomissione
• Assegnazione del codice di riconoscimento mediante programmazione con pulsanti
• Fusibile di protezione sui contatti lampadina
• Memoria allarme con segnalazione locale azzerabile da telecomando
• Funzione di ponte radio per telecomando escludibile
• Numero illimitato di sirene su singolo impianto
• Protezione contro i cortocircuiti e l’inversione di polarità della batteria
• Tensione nominale di alimentazione: 13Vcc ±5%
• Frequenza di trasmissione: 433,92Mhz
• Livello di pressione sonora: 100dB(A) @ 3mt
• Consumo massimo in standby: 30 mA
• Consumo massimo in allarme: 2.1A
• Durata massima del ciclo di allarme: 10 minuti
• Durata allarme manomissione: 3 minuti
• Contenitore esterno in ABS.
• Contenitore interno di protezione in acciaio elettrozincato
• Base: ABS rinforzato
• Viteria: acciaio INOX
• Dimensioni: 246x205x103mm
• Grado di protezione IP34
