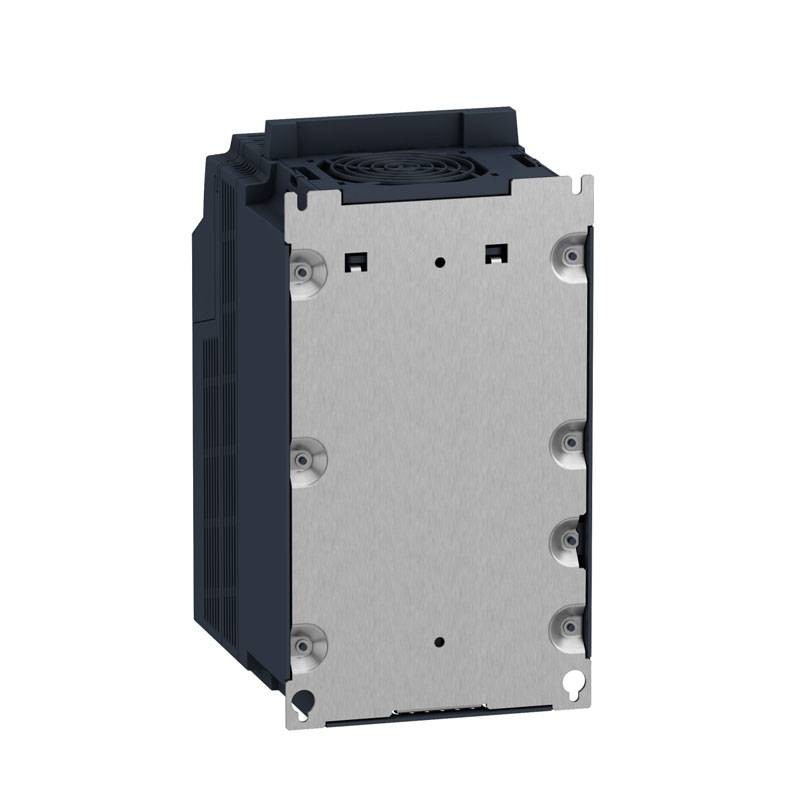

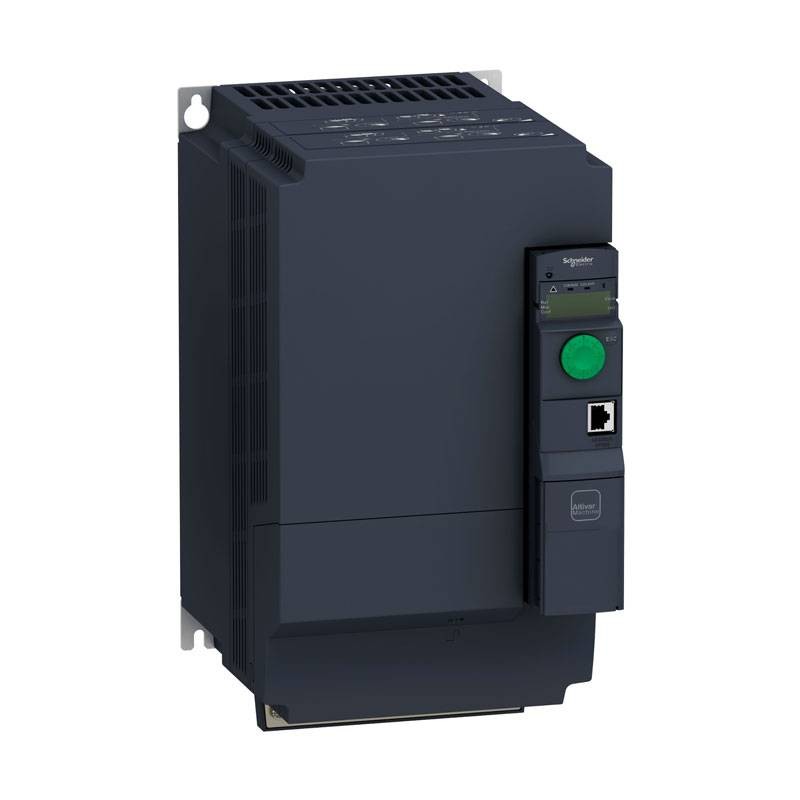

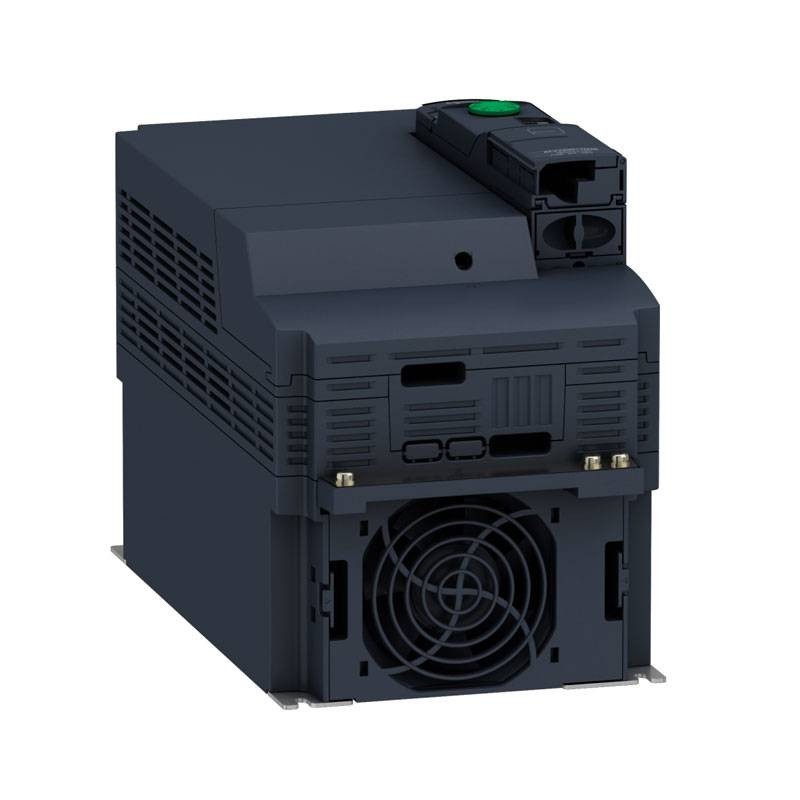

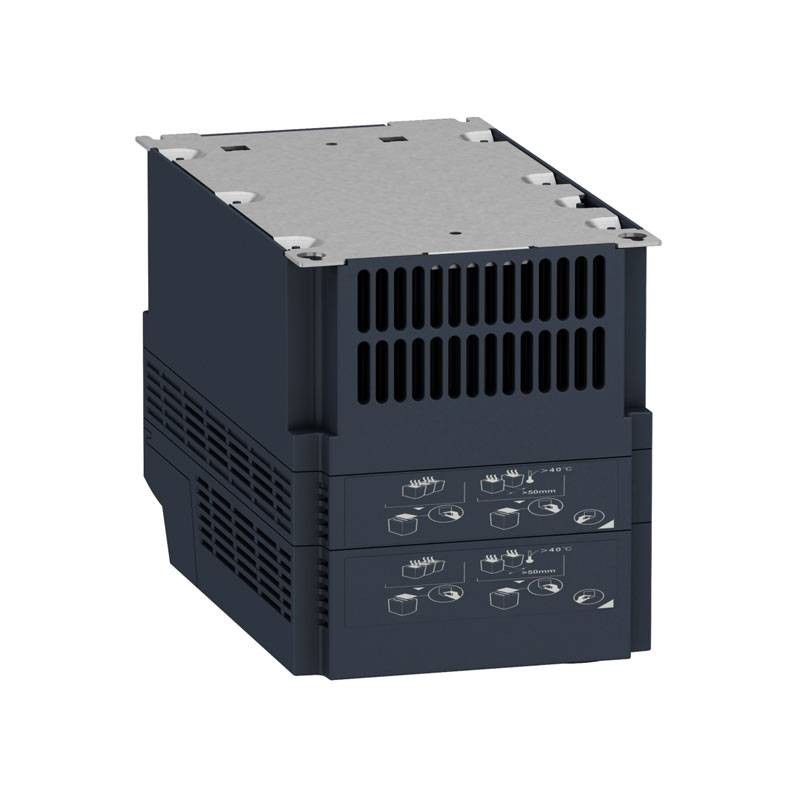

Variatore di velocità Schneider ATV320 11kW 380/500V IP20 ATV320D11N4B
SNR ATV320D11N4B
3606480931314
Variatore di velocità Schneider ATV320 con le seguenti caratteristiche:
- Tensione alimentazione nominale: 380/500 V - 15/10%
- Corrente di uscita nominale: 27,7 A
- Potenza motore in kW: 11 kW per impiego pesante
- Grado di protezione: IP20
- Corrente minima di commutazione: 5 mA a 24 V CC R1A, R1B, R1C, R2A, R2C uscita relé
- Corrente di Ingresso massima per fase: 36,6 A
- Tensione di uscita massima: 500 V
- Potenza apparente: 22,2 kVA a 500 V (impiego pesante)
- Frequenza di rete: 50 - 60 Hz
Applicazione ottimizzata di potenza e coppia per ventilazione e pompaggio: fino al 30% di risparmio energetico.
Variatore di velocità Schneider ATV320 11kW 380/500V IP20 ATV320D11N4B
1.453,17 €
iva inclusa
1.453,17 €
iva inclusa
iva inclusa
.png)
Promozione valida fino al 27/12
Articoli disponibili: 7
Il variatore di velocità Altivar 320 Schneider Electric è in grado di alimentare motori di potenza 3 fase sincroni e asincroni con una potenza nominale massima di 11kilowatt/15cavalli e una tensione nominale da 380a 500Vca. Questo variatore di velocità/frequenza (VSD / VFD) è concepito per macchine industriali e commerciali semplici, come ad esempio imballaggi, macchinari per la movimentazione dei materiali, attuatori meccanici e dispositivi di sollevamento. Il suo fattore di forma Book consente di ridurre l'ingombro della macchina, in particolare quando viene montato in un armadio elettrico accanto ad altri dispositivi di controllo come PLC, unità I/O. La connettività avanzata, tra cui CANopen e Modbus, consente una profonda integrazione nelle architetture di automazione senza l'uso di apparecchiature di rete aggiuntive.
Vantaggi:
- Il fattore di forma Book consente un'installazione semplice e compatta negli armadi di automazione.
- La funzione di massima coppia transitoria impedisce l'arresto dovuto a macchine inceppate.
- Connettività avanzata, tra cui CANopen, EtherNet/IP, Modbus TCP, EtherCAT, Profibus, ProfiNet e DeviceNet.
- Controllo di motori asincroni e sincroni, inclusi motori IE2, IE3 e PM
Caratteristiche:
- Modalità di montaggio: a parete
- Filtro EMC classe C3 integrato
- Numero ingressi digitali: 7
- Tipo di ingresso digitale: STO safe torque off, 24 V CC, impedenza: 1,5 kOhm - DI1...DI6 ingressi logici, 24 V CC (30 V) - DI5 programmabile come ingresso ad impulsi: 030 kHz, 24 V CC (30 V)
- Numero uscite digitali: 3
- Tipo di uscita digitale: Collettore aperto DQ+ 01 kHz 30 V CC 100 mA - Collettore aperto DQ- 01 kHz 30 V CC 100 mA
- Numero ingressi analogici: 3
- Tipo di ingresso analogico: Tensione AI1: 0...10 V CC, impedenza: 30 kOhm, risoluzione 10 bit - Tensione differenziale bipolare AI2: +/- 10 V CC, impedenza: 30 kOhm, risoluzione 10 bit - Corrente AI3: 0...20 mA (o 4-20 mA, x-20 mA, 20-x mA o altri modelli per configurazione), impedenza: 250 Ohm, risoluzione 10 bit
- Numero uscite analogiche: 1
- Tipo uscita analogica: Corrente configurabile con software AQ1: 0...20 mA impedenza 800 Ohm, risoluzione 10 bit - Tensione configurabile con software AQ1: 0...10 V CC impedenza 470 Ohm, risoluzione 10 bit
- Tolleranza relativa alla frequenza di rete simmetrica: 5 %
- Corrente di carico di base con sovraccarico elevato: 3,3 A
- Potenza dissipata in W: 370 W ventola: a 380 V, frequenza di commutazione 4 kHz
- Grado di inquinamento: 2
- Temperatura ambiente del trasporto aereo: -25/70 °C
- Temperatura ambiente di funzionamento: -10/50 °C senza declassamento - 50/60 °C con fattore di declassamento
- Temperatura di stoccaggio: -25/70 °C
- Dimensioni: altezza 404 mm - larghezza 180 mm - profondità 232 mm
- Peso: 6,8 kg
Tipo uscita relè:
- Logica relè configurabile R1A 1 NO durata elettrica 100000 cicli
- Logica relè configurabile R1B 1 NC durata elettrica 100000 cicli
- Logica relè configurabile R1C
- Logica relè configurabile R2A 1 NO durata elettrica 100000 cicli
- Logica relè configurabile R2C
Non ci sono recensioni
Scheda tecnica
- Tipologia:
- Inverter
