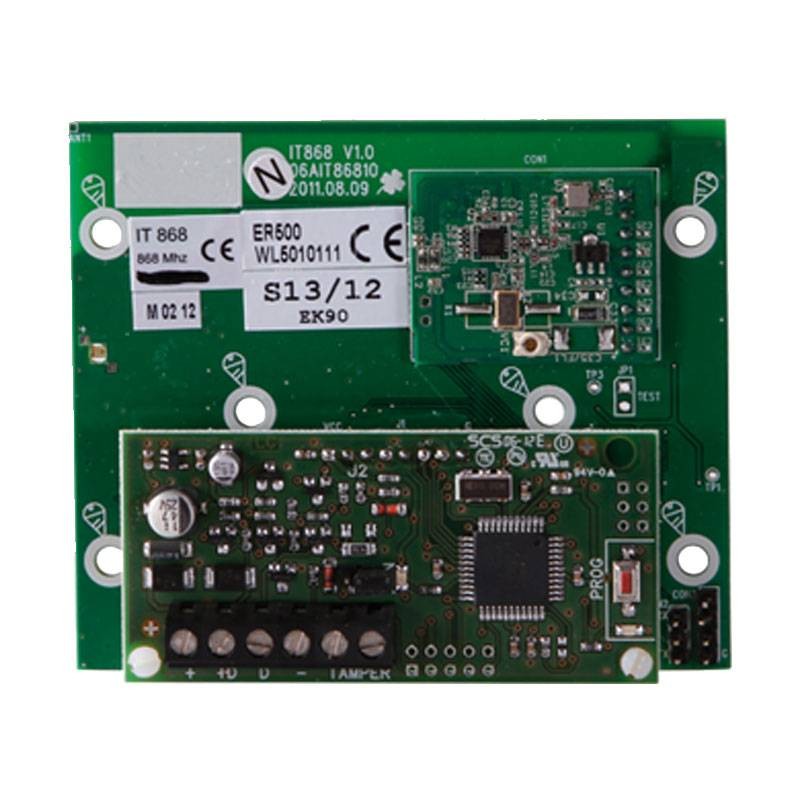

LER3000-RF è un modulo di espansione che consente di aggiungere dispositivi radio Elkron 868 MHz al sistema. Il modulo viene collegato alla centrale tramite BUS.

Montaggio:

• L'espansione può essere montata all'interno della centrale o in scatole da parete CP/EXP, con il tamper collegato all'ingresso TAMPER. Può essere installata all'interno di scatole di distribuzione o contenitori simili, adeguatamente protette da dispositivi antimanomissione (tamper). Trattandosi di un dispositivo radio trasmittente/ricevente, l'espansione deve essere installata con tutte le precauzioni tipiche delle installazioni di questo tipo. Posizionare l'espansione in un luogo interno non di passaggio, non soggetto a sbalzi eccessivi di temperatura, protetto dall'impianto antintrusione e lontana da forti campi elettromagnetici.




Collegamento Bus:

• L'espansione può essere collegata sul bus in cascata, a stella o in modo misto. La posizione lungo il bus non ha importanza. La lunghezza complessiva della tratta bus non deve superare i 500 metri (cavo sez. 2x0.75 mm2 alimentazione + 2x0.22 mm2 dati). Collegare l'espansione al bus utilizzando i morsetti +, A, B. Se l'espansione è montata in centrale, il collegamento bus può essere realizzato anche con l'apposito cavo, in dotazione, connesso al connettore dedicato (vedi figura punto C).
