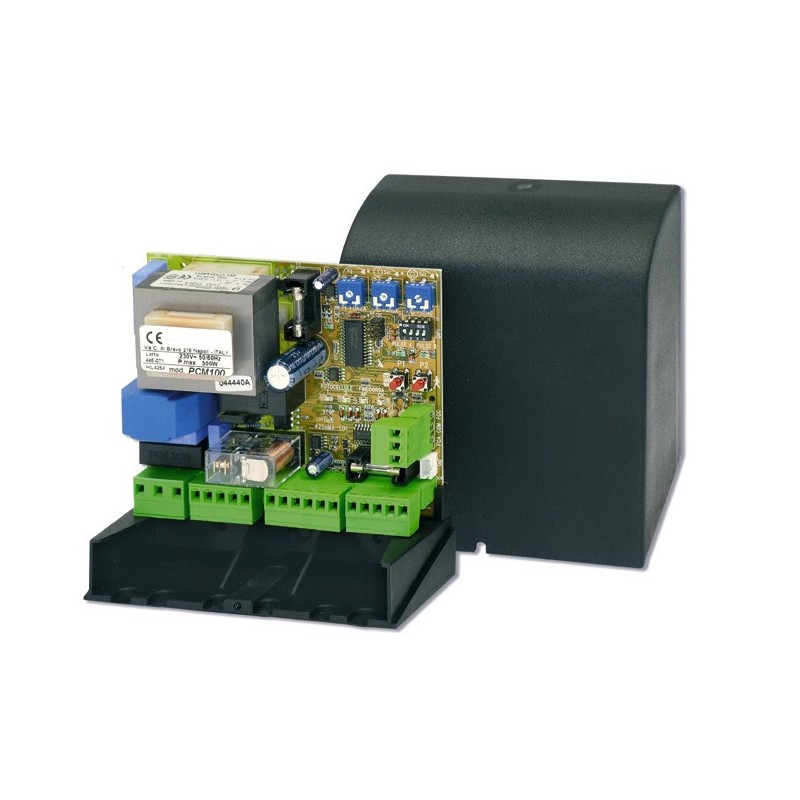

La PCM100 è una centrale di automazione per cancelli scorrevoli. Gestisce rispettivamente un motoriduttore a 230Vca 700VA max, tipo MS100 o MS200 e un motoriduttore MS200T a 380Vca 550W. La PCM100 è dotata di un sofisticato circuito di auto-diagnostica che sorveglia costantemente il corretto funzionamento dell’impianto e delle apparecchiature collegate; in caso di anomalie tale circuito interviene bloccando il funzionamento della centrale. Il monitoraggio del funzionamento delle apparecchiature periferiche collegate alla centrale è visualizzato tramite LED posti sul circuito. Inoltre la PCM100 è dotata di freno elettronico che riduce gli spazi di arresto del cancello. In alternativa al freno interviene la funzione di rallentamento 3 secondi prima dell’intervento del finecorsa, sia in fase di apertura che di chiusura, che consente l’accostamento lento del cancello. Tutti i movimenti del cancello, sono preceduti per 2 secondi circa dall’attivazione del lampeggiatore.

Caratteristiche:

• Tensione nominale di alimentazione: 230V~ ±5% 50Hz
• Potenza max motoriduttore 700 VA
• Tensione nominale in uscita servizi: 24V~ ±5% max 0,3A
• Assorbimento massimo 6VA
• Corrente massima erogabile in uscita servizi 125 mA
• Grado protezione del contenitore IP44
• Monitoraggio dello stato dei dispositivi periferici tramite LEDs
• Tempo massimo di apertura/chiusura: 90 secondi max
• Tempo di pausa 4 ÷ 60 secondi
• Contenitore esterno ABS (plastica)
• Temperatura di funzionamento -25°C +55°C
• Dimensioni: larghezza 127mm - altezza 138 mm - profondità 57 mm
• Peso 0.075 Kg
• Funzione "RALLENTAMENTO" con trimmer "FRENO" al minimo
• Funzione "FRENO" regolabile con il trimmer ed escludibile sempre con il trimmer posto al minimo
• Predisposizione per fotocellule FX30 di sicurezza con uscite a relè
• Trimmer di regolazione: "FRENO", "PAUSA", "FORZA DI SPINTA”
