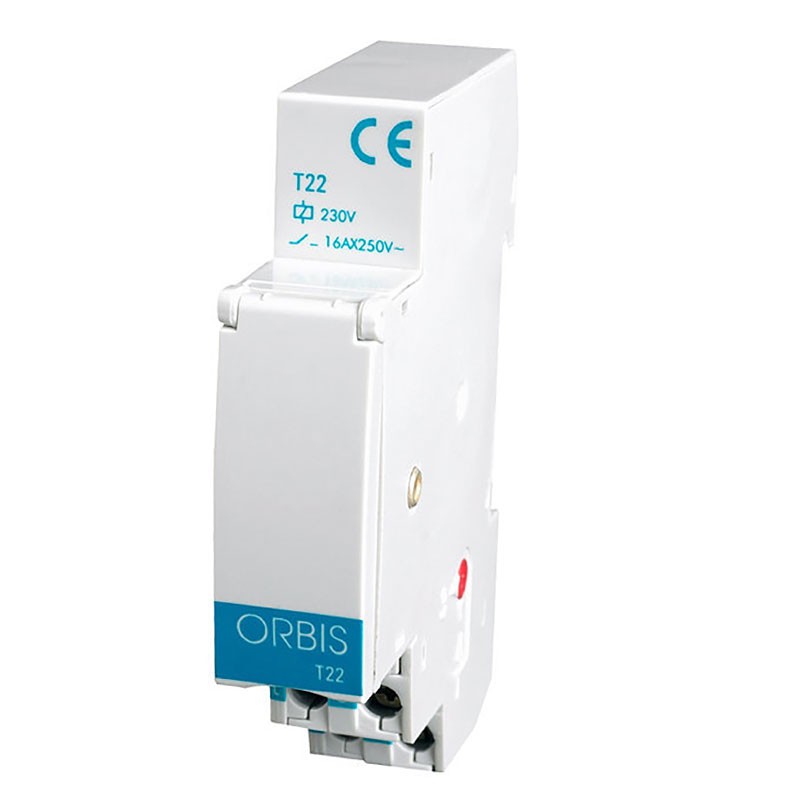

Caratteristiche:

• Serie Orbis
• Alimentazione: 230 V ~ ±10% 50 Hz
• Range di temporizzazione: da 45 sec. a 7 min
• Portata dei contatti: µ 16 A – 4 AX 230 V~ µ 16 A 230 V ~ su carico resistivo µ 4 A 230 V ~ su carico induttivo
• Corrente disponibile per pulsanti luminosi: 50mA
• Temperatura nominale di impiego: -10 ºC a + 50 ºC

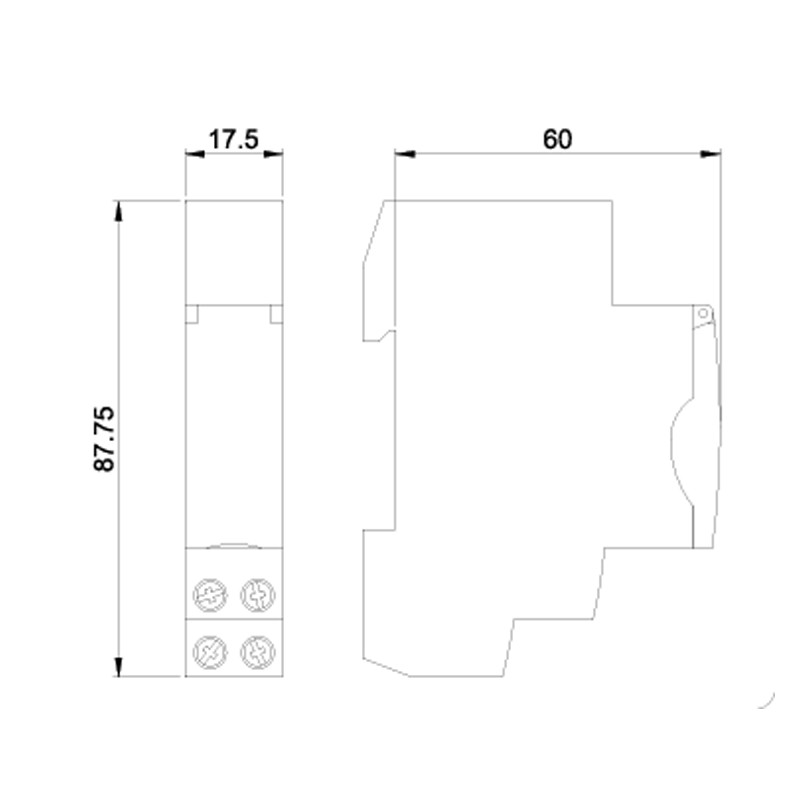

• Contenitore: modulare 1 modulo DIN
• Materiale delle custodie: termoplastico autoestinguente
• Grado di Protezione: IP 20 secondo EN 60529
• Classe di Protezione: II in condizioni di montaggio corrette
• Utilizzo del dispositivo con collegamenti a 3 o 4 fili




Collegamenti elettrici:

• Collegare lo strumento secondo quanto riportato nello schema di collegamento di FIG.2. Ruotare il selettore posto sul lato del dispositivo nella posizione corrispondente al collegamento a 3 o 4 fili. Lo schema a quattro fili è caratterizzato dal fatto che i pulsanti e il carico hanno collegamenti indipendenti.



Istruzioni:

• Predisporre il selettore nella posizione prescelta. Quando il selettore a due posizioni si trova nella posizione “automatico” è possibile regolare il tempo di inserzione tramite il selettore di tempo numerato posto sul frontale del dispositivo. L’automatico scale viene fabbricato con il circuito chiuso (connettendolo per la prima volta la luce e’accesa) non interrompere fino a che non e’trascorsa la prima temporizzazione. Premere uno dei pulsanti collegati per iniziare la temporizzazione. È sufficiente ripremere uno dei pulsanti per prolungare la temporizzazione.
