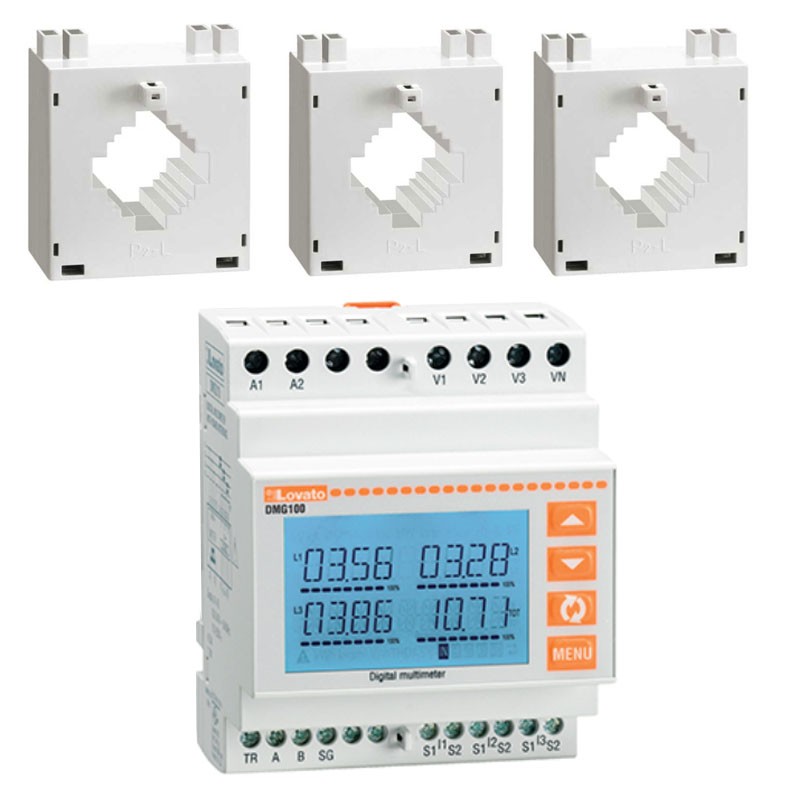

Caratteristiche tecniche del multimetro modulare LCD Lovato 100-240VAC 115-250VDC (codice DMG100):

• Tensione nominale ausiliaria AC: VAC 100…240
• Tensione nominale di alimentazione ausiliaria CC: VCC 110…250
• Dissipazione di potenza max: 1.2W
• Frequenza operativa: min 45 Hz - Max 66 Hz
• Metodo di misurazione degli ingressi di tensione: Vero RMS
• Metodo di connessione: Separare. Due. trifase con o senza neutro. sistemi trifase bilanciati
• Corrente nominale (Ie): UN 5
• Campo di misura: 0,01…6
• Metodo di misurazione: TRMS
• Capacità di sovraccarico: +20% Ie tramite TA esterno con secondario 5A
• Picco di sovraccarico UN 50A per 1s
• Corrente primaria Ipn (/5) UN 150
• Corrente di uscita secondaria: UN 5
• Resistenza al sovraccarico Ipn: % 120
• Tipologia abitativa: Poliammide
• Tipo di terminali: fisso
• Tipo: Trifase + neutro
• Numero modulo guida DIN: 4
• Fissaggio: guida Din
• Peso: 856 grammi
• Temperatura di esercizio: min -20/+60°C
• Temperatura di conservazione: -30/+80°C
• Umidità relativa: <90%
• Grado di inquinamento massimo 2
• Coppia di serraggio (max): Nm 0.8 - lbin 7
• Grado di protezione: IP30
• Sezione del conduttore: min mm² 0.2 - Massimo mm² 4 (Min AWG 24 - Massimo AWG 12)



Caratteristiche tecniche dei trasformatori toroidali di corrente passante 150/5A per cavo Ø23mm/0.91 Lovato (codice DM2T0150):

• Cavo passante 23 mm
• Diametro 23 mm
• Frequenza di impiego min 50 Hz – max 60 Hz
• Corrente primaria Ipn 150A
• Corrente secondaria 5A
• Tensione nominale di isolamento IEC/EN 720V
• Attacchi tipo Faston
• Fissaggio guida DIN o tramite vite
• Peso prodotto 130 grammi
• Grado di protezione IP30
• Sovracorrente permanente Ipn 120%
• Prestazioni cl.1 1.5 VA
• Corrente nominale termica di breve durata Ith for s 40…60
• Corrente dinamica nominale Idyn Ith for s 2.5
• Isolamento in aria classe E
• Temperatura di impiego min -25 °C – max +50°C
• Temperatura di stoccaggio min -40°C – max +80°C
• Umidità relativa 90%
