Caratteristiche:

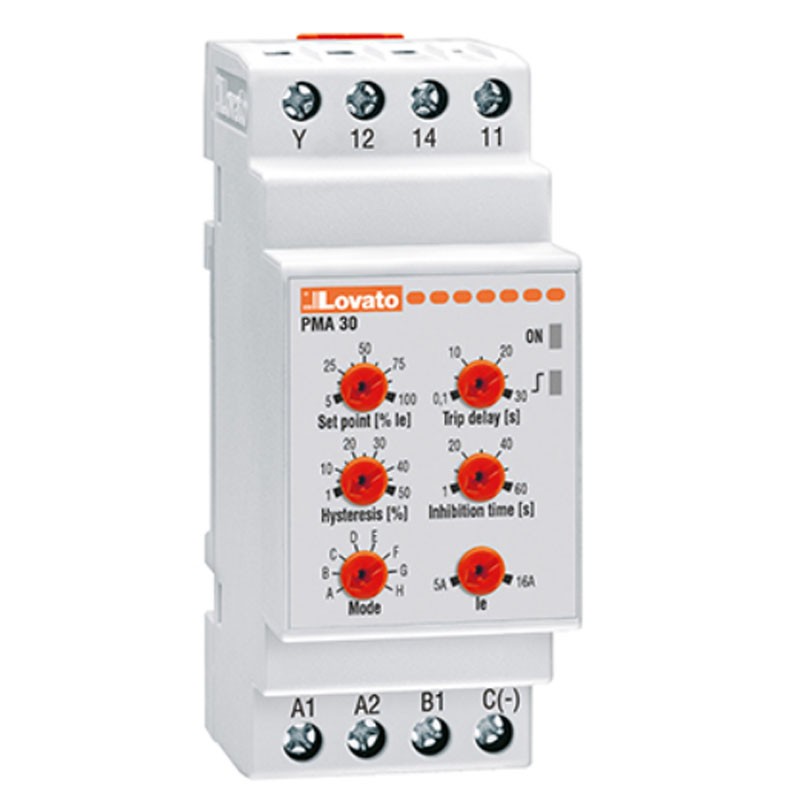

• Serie Lovato
• Tensione di alimentazione ausiliaria Us:24…240 V CA/CC
• Intervallo di tensione di esercizio: 0,85…1,1 Noi
• Frequenza nominale Hz: 50/60 ±5%
• Consumo di energia max VA: 3.2
• Dissipazione di potenza max: 1.6W
• Corrente nominale (Ie) UN: 5 o 16
• Capacità di sovraccarico: 5Ie per 1s - 160A per 10ms - Costante 16A
• Connessione: Diretto o tramite trasformatore di corrente
• Setpoint attuale (% Ie): Massimo 5…100%
• Ritardo di scatto S: 0,1…30
• Ripristino dell'isteresi: 1…50%
• Tempo di inibizione S: 1…60
• Tipo di ripristino: Automatico o manuale
• Ingresso esterno: Reset/Inibizione
• Ripeti la precisione: % ±1 (con parametri costanti)
• Numero di relè: 1
• Stato relè: Normalmente eccitato / Diseccitato (selezionabile)
• Disposizione dei contatti: 1 SPDT di commutazione
• Tensione di esercizio nominale AC (IEC): VAC250
• Massima tensione di commutazione: VAC 400
• IEC Corrente termica in aria libera convenzionale Ith: UN 8
• Designazione UL/CSA e IEC/EN 60947-5-1: B300
• Vita elettrica (con carico nominale): cicli 100000
• Vita meccanica cicli: 30000000
• Indicazione: 1 LED verde di accensione/inibizione e 1 LED rosso di intervento
• Coppia di serraggio per i terminali: max Nm   0.8 - max Ibin  7
• Sezione del conduttore AWG/Kcmil: min AWG 24 - Massimo AWG 12 - CEI: min mm² 0.2 - Massimo mm² 4
• Tensione nominale di isolamento Ui: 415V
• Tensione nominale di tenuta ad impulso Uimp: kV 4
• Tensione di tenuta alla frequenza operativa Kv: 2.5
• Temperatura di esercizio: min °C -20 - max °C +60
• Temperatura di conservazione: min °C-30 - max °C +80
• Esecuzione: (n° moduli) 2
• Materiale: Poliammide autoestinguente
• Montaggio: Custodia modulare DIN 43880
• Grado di protezione IEC: IP40 frontale; IP20 ai terminali
• Dimensioni (L x A x P) mm: 35,8 x 104,7 x 64,9
• Peso: 121 grammi
