I trasformatori di corrente (TA) serie DM vengono montati in un sistema elettrico per ridurre la corrente di linea ad un valore secondario di 5A compatibile con gli ingressi amperometrici dei multimetri digitali o dei relè di protezione.

Essi sono trasformatori di corrente senza avvolgimento primario e vengono normalmente utilizzati per alti valori di corrente primaria a partire da 40A. Il numero dei passaggi del cavo primario non modifica le caratteristiche di precisione, ma riduce il valore della corrente primaria a parità di corrente secondaria.

Caratteristiche:

• Serie Lovato
• Corrente primaria Ipn (5) 500A
• Corrente secondaria 5A
• Sovracorrente permanente Ipn 120%
• Prestazioni cl 0.5 2,5 VA - cl 1 5 VA
• Tensione nominale di isolamento IEC/EN 720V
• Corrente nominale termica di breve durata Ith for s 40…60
• Corrente dinamica nominale Idyn Ith for s 2.5
• Isolamento in aria classe E
• Attacchi tipo a vite
• Fissaggio a vite
• Peso prodotto 1050gr
• Temperatura di impiego min -25 °C – max +50°C
• Temperatura di stoccaggio min -40°C – max +80°C
• Umidità relativa 90%
• Grado di protezione IP30

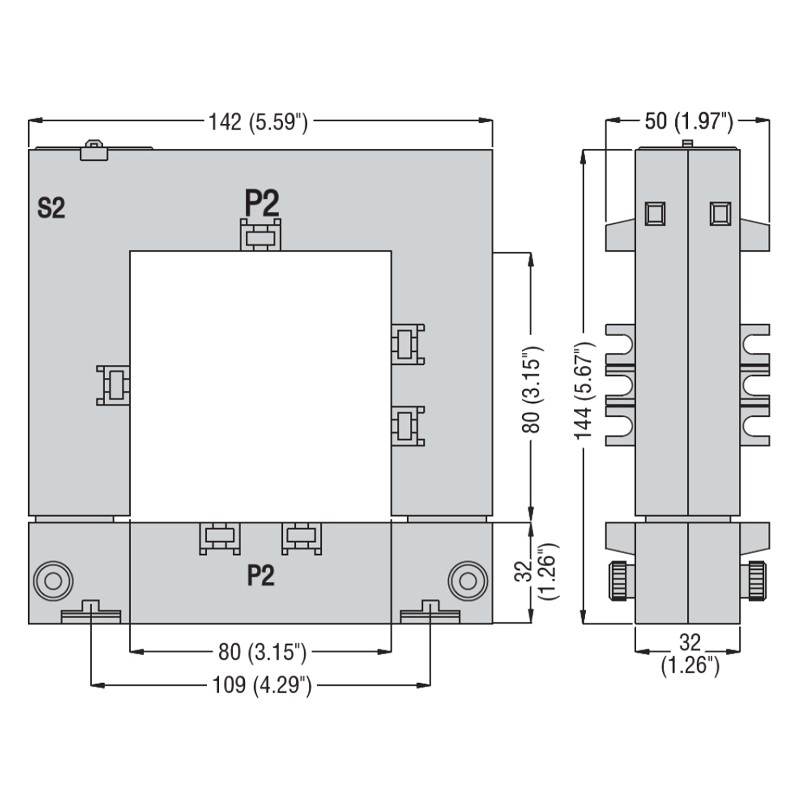

• Cavo per barre da 80x80mm
