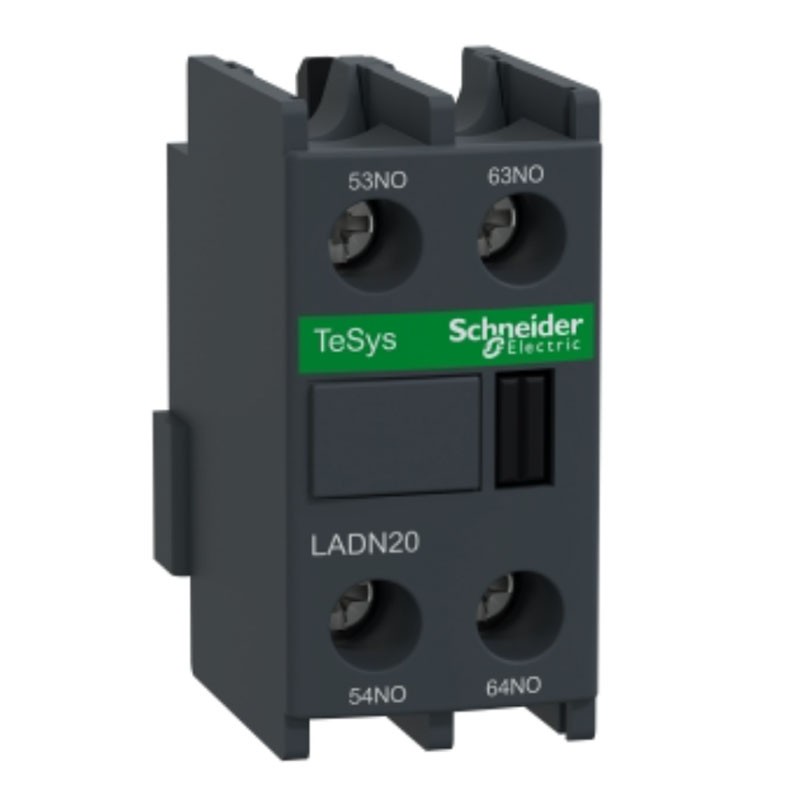

LADN20 è un blocco aggiuntivo di contatti ausiliari di Schneider Electric per contattori TeSys D e TeSys F. Blocco a montaggio frontale, è provvisto di 2 contatti istantanei NA fino a 10 A 690V CA. Facile installazione anteriore tramite clip, garantisce affidabilità e resistenza elevate.

Connessioni – morsetti:

• Morsetti di fissaggio a vite 1 cavi 1…4 mm²flessibile con terminazione cavo
• Morsetti di fissaggio a vite 1 cavi 1…4 mm²flessibile senza terminazione cavo
• Morsetti di fissaggio a vite 2 cavi 1…2,5 mm²flessibile con terminazione cavo
• Morsetti di fissaggio a vite 2 cavi 1…4 mm²flessibile senza terminazione cavo
• Morsetti di fissaggio a vite 1 cavi 1…4 mm²rigido senza terminazione cavo
• Morsetti di fissaggio a vite 2 cavi 1…4 mm²rigido senza terminazione cavo




Coppia di serraggio:

• 1,7 Nm - con cacciavite piatto Ø 6 mm
• 1,7 Nm - con cacciavite Philips No 2
• 1,7 Nm - con cacciavite pozidriv No 2



Altre caratteristiche tecniche:

• Corrente minima di commutazione: 5 mA
• Tensione minima di commutazione: 17V
• Tempo di non sovrapposizione: 1,5 ms alla disattivazione senza sovrapposizione tra contatti NC e NO, 1,5 ms all'attivazione senza sovrapposizione tra contatti NC e NO
• Resistenza di isolamento: > 10 MOhm
• Caratteristiche ambientali: ambiente normale
• Grado di protezione IP20 conforme a IEC 60529
• Trattamento di protezione: TH conforme a IEC 60068
• Temperatura di stoccaggio: -60/+80 °C
• Temperatura ambiente operativa: -5/+60 °C
• Altitudine di funzionamento: 3000 m



Dimensioni e colore:

• Colore: grigio scuro
• Altezza 48 mm
• Larghezza 26 mm
• Profondità 42 mm
