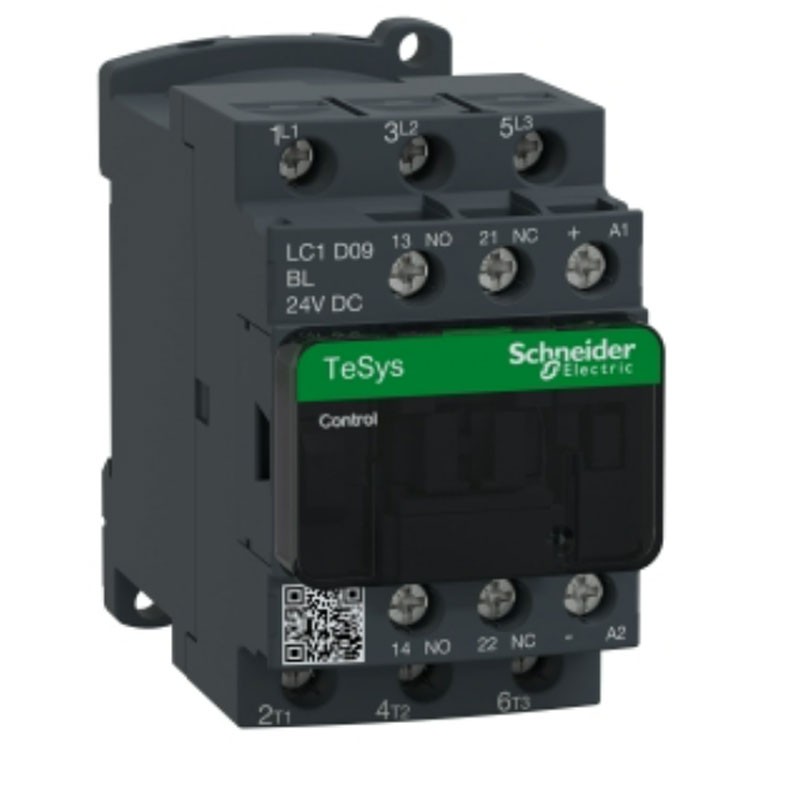

Contattore D di TeSys, 3 poli (3NO), per applicazioni di controllo del motore fino a 9 A/690V AC-3 (4 kW a 400 V). Dispone di una bobina DC a basso consumo da 24V con modulo soppressore transitorio, contatti ausiliari integrati 1NO+1NC (certificato a specchio NC), collegamento mediante morsetti a vite. Per velocità di funzionamento fino a 3600 cicli/ora e ambienti fino a 60°C, Dispone di elevata affidabilità e durata. Compatto (larghezza 45mm), montaggio su guida DIN o fissaggio a vite. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC), conformità Green Premium (RoHS/REACh).

Potenza motore:

• 2,2 kW a 220...230 V "CA" "50/60 Hz" (AC-3)
• 4 kW a 380...400 V "CA" "50/60 Hz" (AC-3)
• 4 kW a 415...440 V "CA" "50/60 Hz" (AC-3)
• 5,5 kW a 500 V "CA" "50/60 Hz" (AC-3)
• 5,5 kW a 660...690 V "CA" "50/60 Hz" (AC-3)
• 2,2 kW a 400 V "CA" "50/60 Hz" (AC-4)
• 2,2 kW a 220...230 V "CA" "50/60 Hz" (AC-3e)
• 4 kW a 380...400 V "CA" "50/60 Hz" (AC-3e)
• 4 kW a 415...440 V "CA" "50/60 Hz" (AC-3e)
• 5,5 kW a 500 V "CA" "50/60 Hz" (AC-3e)
• 5,5 kW a 660...690 V "CA" "50/60 Hz" (AC-3e)




Potenza motore in hp:

• 1 hp a 230/240 V per 1 fase motori"CA" "50/60 Hz"
• 2 hp a 200/208 V per 3 fasi motori"CA" "50/60 Hz"
• 2 hp a 230/240 V per 3 fasi motori"CA" "50/60 Hz"
• 5 hp a 460/480 V per 3 fasi motori"CA" "50/60 Hz"
• 7,5 hp a 575/600 V per 3 fasi motori"CA" "50/60 Hz"
• 0,33 hp a 115 V per 1 fase motori"CA" "50/60 Hz"




Tensione nominale di isolamento:

• 690 V conforme a IEC 60947-4-1 Circuito di potenza
• 600 V CSA certificato Circuito di potenza
• 600 V UL certificato Circuito di potenza
• 690 V conforme a IEC 60947-1 circuito segnalazione
• 600 V CSA certificato circuito segnalazione
• 600 V UL certificato circuito segnalazione




Caratteristiche:

• Corrente termica convenzionale in aria aperta: 25 A a <60 °C per Circuito di potenza - 10 A a <60 °C per circuito segnalazione
• Potere di chiusura nominale Irms: 250 A a 440 V per Circuito di potenza conforme a IEC 60947 - 140 A "CA" per circuito segnalazione conforme a IEC 60947-5-1 - 250 A DC per circuito segnalazione conforme a IEC 60947-5-1
• Capacità di interruzione nominale: 250 A a 440 V per Circuito di potenza conforme a IEC 60947
• Calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 25 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza, 20 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza
• Costante di tempo: 40 ms
• Corrente minima di commutazione: 5 mA per circuito segnalazione
• Tensione minima di commutazione: 17 V per circuito segnalazione
• Tempo di non sovrapposizione: 1,5 ms alla disattivazione tra contatto NC e NO - 1,5 ms all'attivazione tra contatto NC e NO
• Potenza di spunto in W: 2,4 W 20 °C)
• Assorbimento potenza di mantenimento W: 2,4 W a 20 °C
• Resistenza di isolamento: > 10 MOhm per circuito segnalazione
• Dimensioni: altezza 77 mm - larghezza 45 mm - profondità 95 mm
• Peso: 480 grammi
