Altre caratteristiche tecniche:

• Uso contatti: contatti standard
• Apertura positiva: con conforme a EN/IEC 60947-5-1 appendice K
• Coppia di funzionamento 0,05 Nm NO con modifica dello stato elettrico
• Durata meccanica 5000000 cicli
• Coppia di serraggio 0,8…1,2 Nm conforme a EN 60947-1
• Materiale contatti Lega d'argento (Ag/Ni)
• Protezione contro i cortocircuiti 10 A fusibile cartuccia tipo gG conforme a EN/IEC 60947-5-1
• Corrente termica convenzionale in aria [Ith]: 10A conforme a EN/IEC 60947-5-1
• Tensione nominale di isolamento [Ui]: 600V (grado di inquinamento 3) conforme a EN 60947-1
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a EN 60947-1
• Trattamento di protezione TH
• Temperatura di stoccaggio: -40…70 °C
• Temperatura ambiente operativa: -40…70 °C
• Grado di protezione IP: IP20 conforme a IEC 60529
• L'unità di base per iniziare ad assemblare il proprio pulsante o l'interruttore in metallo
• L'ampia gamma di temperature di funzionamento da -40°C a 70°C assicura versatilità d'uso del prodotto
• Prestazioni del prodotto a favore dell'ambiente

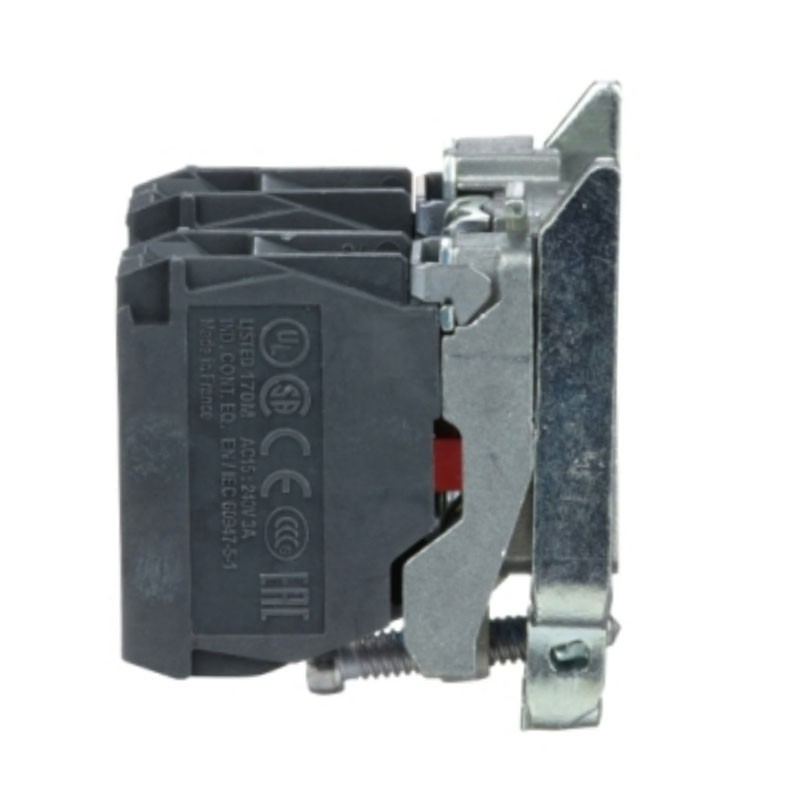

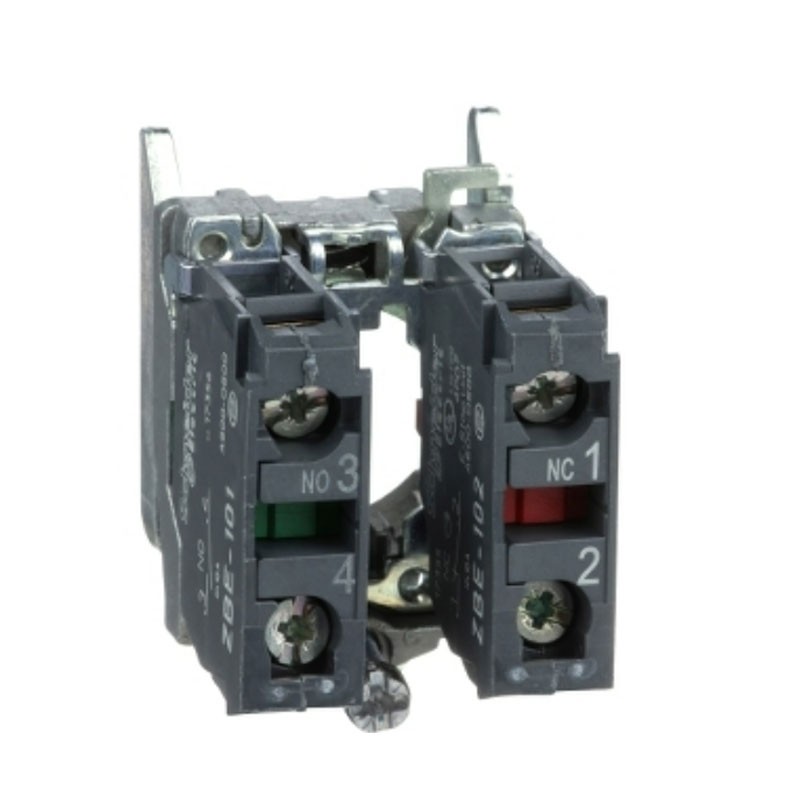

L'elemento di contatto singolo Harmony XB4 di Schneider Electric è preassemblato su un'unità base di fissaggio.

Ha 1 contatto NO + 1 contatto NC. Questo base di fissaggio è premontato con un elemento di contatto. È sufficiente aggiungere una testa a questo gruppo per ottenere un pulsante completo e pronto all'uso.

Connessioni – morsetti:

• Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a EN 60947-1
• Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità cavo conforme a EN 60947-1



• 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
• 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27




Corrente nominale di impiego [Ie]:

• 3 A a 240 V, AC-15, A600 conforme a EN/IEC 60947-5-1
• 6 A a 120 V, AC-15, A600 conforme a EN/IEC 60947-5-1
• 0,1 A a 600 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
• 0,27 A a 250 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
• 0,55 A a 125 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
• 1,2 A a 600 V, AC-15, A600 conforme a EN/IEC 60947-5-1



Durata elettrica:

• 10000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
• 10000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
• 10000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
• 10000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
• 10000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C



Affidabilità elettrica:

• Λ < 10exp(-6) a 5 V, 1 mA in ambiente pulito conforme a EN/IEC 60947-5-4
• Λ < 10exp(-8) a 17 V, 5 mA in ambiente pulito conforme a EN/IEC 60947-5-4



Corsa di funzionamento:

• 1,5 mm (NC con modifica dello stato elettrico)
• 2,6 mm (NO con modifica dello stato elettrico)
• 4,3 mm (corsa totale)


Forma della testa (vite):

• Testa a croce compatibile con Philips no 1 cacciavite
• Testa a croce compatibile con pozidriv No 1 cacciavite
• Scanalato compatibile con piatto Ø 4 mm cacciavite
• Scanalato compatibile con piatto Ø 5,5 mm cacciavite
