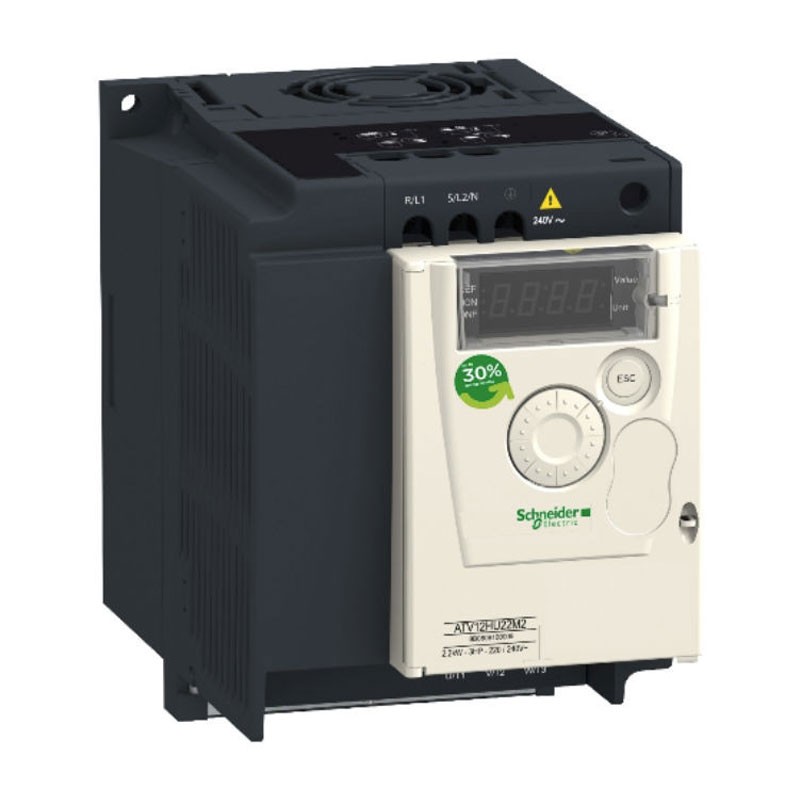

L'ATV12HU15M2 VFD di Schneider Electrics è un'unità a motore asincrono monofase a velocità variabile. Questo modello è composto da un filtro EMC, ha una potenza nominale di 1,5 kW e una tensione di alimentazione di 230 V. Le dimensioni dell'inverter a frequenza variabile sono: lunghezza 143 mm, larghezza 105mm e profondità complessiva di 156mm. Non adatto per un ingresso trifase da 400V.


Serie Altivar ATV12

La serie Altivar ATV12 è costituita da unità a velocità variabile per macchine a 240 V 0 trifase. Motori asincroni da 18 a 4 kW. Questo tipo di VFD ha una bassa tensione, prestazioni elevate ed eccellente potenza. La serie Altivar 12 è caratterizzata da installazione Plug-and-Play, funzioni integrate e versioni alternative della piastra di base che la rendono ideale per applicazioni con macchine semplici.


Caratteristiche e vantaggi

• Il rilevamento termico dell'unità è fornito da una sonda PTC integrata nel modulo di alimentazione
• L'ATV12 è compatibile con l'ATV11 ma ci sono alcune differenze tra le due unità
• Unità a velocità variabile per motori asincroni
• Maggiore produttività grazie alle funzioni avanzate e intelligenti
• Facile comunicazione con gli altri componenti della macchina grazie al collegamento in serie universale Modbus integrato
• Offre un'unità ad alta qualità per le impostazioni dell'impianto dalla prima attivazione
• Alte prestazioni dinamiche durante l'interruzione o l'accelerazione
• Eccellente regolazione della velocità su picchi di carico della macchina
• Creata e progettata per un'installazione e un cablaggio facili
• Rilevamento e protezione super-rapide contro picchi di corrente del motore
• Struttura dei menu a tre livelli - Modalità di riferimento, monitoraggio e configurazione
• È disponibile un'opzione Bluetooth per il download o per l'accesso alle impostazioni con un PC o un telefono cellulare
• Dimensioni ridotte ma prestazioni elevate e potenti



In che ambito può essere utilizzata l'unità inverter?

• Questa serie può essere utilizzata per le installazioni meccaniche ed elettriche, fare riferimento al manuale utente per ulteriori informazioni
• Movimentazione del materiale – nastri trasportatori di piccole dimensioni
• Imballaggio – etichettatrici e macchine insaccatrici di piccole dimensioni
• Applicazioni di pompaggio – pompe di aspirazione, pompe centrifughe e pompe di ricircolo
• Macchinari con ventole - Per aspirazione di aria o fumo, macchine per la produzione di film plastico, forni e caldaie
• Macchine di consumo semplici quali quelle per la movimentazione come ad esempio le barriere di accesso e i cartelloni pubblicitari rotanti
• Settore sanitario, come ad esempio letti medicali e tapis roulant
• Vengono anche utilizzate nel settore alimentare e delle bevande in macchine quali macinatori, impastatrici e mixer



Manutenzione e controllo della VFD serie ATV12

• L'Altivar 12 non richiede alcuna manutenzione preventiva, sebbene si consiglia di eseguire alcuni controlli regolari per garantire una consegna ottimale
• Controllare lo stato e il serraggio dei collegamenti
• Assicurarsi che la temperatura intorno all'unità rimanga a un livello accettabile e che la ventilazione sia buona. La durata media delle ventole è di dieci anni
• Assicurarsi che qualsiasi polvere presente venga rimossa
• Verificare che le ventole funzionino sempre correttamente e che i coperchi non presentino danni fisici



Caratteristiche tecniche:

• Potenza nominale 1,5 kW
• Fase 1
• Tensione di alimentazione 230 V c.a
• Corrente nominale 14,9 A
• Frequenza di uscita 400Hz
• Per uso con Motori in c.a.
• Serie ATV 12
• Grado IP IP20
• Tipo di comunicazione field bus ModBus
• Pannello di controllo Sì
• Filtro incluso Sì
• Profondità complessiva 156mm
• Larghezza complessiva 105mm
• Lunghezza complessiva 143mm
