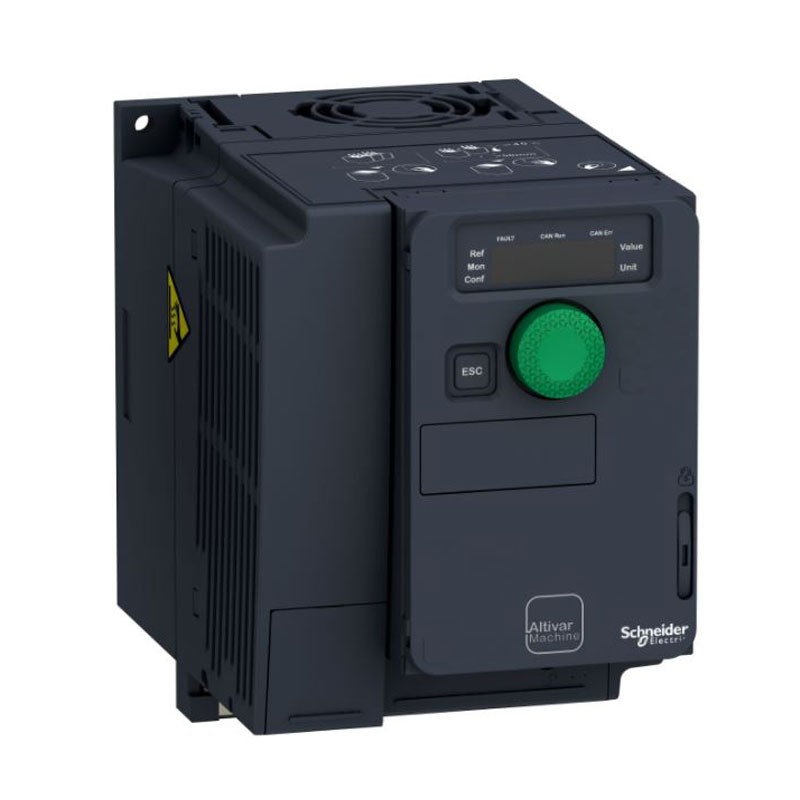

L'inverter ATV320U07N4C di Schneider Electrics è un'unità a motore trifase a velocità variabile asincrona. Ha una potenza nominale di 0,75 kW e una tensione di alimentazione di 400 V c.a. Le dimensioni dell'inverter a frequenza variabile sono: lunghezza 105mm, larghezza 158mm e profondità complessiva di 142mm.

Serie ATV320 Altivar

Le unità a velocità variabile Altivar Machine ATV320 sono macchine semplici ma avanzate. Sono state progettate per produttori di apparecchiature originali e soddisfano i requisiti delle applicazioni semplici e avanzate per motori sincroni e asincroni trifase, da 0,18 a 15 kW. Questo tipo di VFD è la soluzione perfetta per migliorare l'efficacia delle macchine in un'ampia gamma di applicazioni.

Caratteristiche e vantaggi

• Funzioni di automazione avanzate attraverso il controllo semplice del motore ad anello aperto per motori asincroni e sincroni – si applicano anche alla precisione dinamica a bassa velocità per applicazioni di avvio/arresto
• Connettività avanzata con strutture di automazione quali EtherNet/IP - Modbus TCP, Profinet EtherCAT, Profibus, CANopen e DeviceNet
• Funzioni quali ATVLogic che apportano versatilità ed esperienza applicativa alle macchine
• Le unità a velocità variabile Altivar Machine ATV320 portano avanti la tradizione dei predecessori in termini di robustezza e affidabilità
• Per ottimizzare il tempo di funzionamento della macchina, in particolare quando la produzione cambia, la diagnostica di sicurezza e il funzionamento, l'integrazione del sistema e la configurazione di rete possono essere ottenuti tempestivamente
• L'ATV320 è stato progettato per un'installazione facile e conveniente per un determinato numero di configurazioni di macchine e per il posizionamento all'interno in luoghi quali armadietti e telai delle macchine
• Grazie al design robusto, resistente e affidabile e anche alle schede a circuito stampato rivestite IEC 60721-3-3 classe 3C3, queste VFD possono estendere la disponibilità della macchina in condizioni difficili
• Questa serie ha diverse opzioni di montaggio, in base alla macchina (verticale, orizzontale, con l'opzione per il disassamento del modulo di comando quando l'unità è montata lateralmente, in una disposizione fianco a fianco)
• Gamma completa di sicurezza integrata per le macchine con coppia di sicurezza aggiuntiva disinserita, quattro funzioni di monitoraggio di sicurezza completa per semplificare la certificazione e la conformità della macchina alla Direttiva macchine 2006/42/EC
• Schede di comunicazione facili da montare in formato cassetta

Dove viene utilizzata normalmente un'unità a frequenza variabile (VFD, Variable Frequency Drive)?

• La serie ATV320 può essere utilizzata nelle macchine semplici e/o avanzate
• Questa serie può essere utilizzata per installazioni meccaniche ed elettriche
• Movimentazione del materiale – nastri trasportatori di piccole dimensioni
• Imballaggio – etichettatrici e macchine insaccatrici di piccole dimensioni
• Macchinari con ventole - Per aspirazione di aria o fumo, macchine per la produzione di film plastico, forni e caldaie
• Macchine di consumo semplici quali quelle per la movimentazione come ad esempio le barriere di accesso e i cartelloni pubblicitari rotanti
• Settore sanitario, come ad esempio letti medicali e tapis roulant
• Vengono anche utilizzate nel settore alimentare e delle bevande in macchine quali macinatori, impastatrici e mixer
• Questi tipi di unità inverter possono essere anche un'ottima soluzione per le aziende che richiedono il sollevamento delle merci o del materiale da un punto a un altro

Manutenzione e controllo della VFD serie ATV320

• L'Altivar 12 non richiede alcuna manutenzione preventiva, sebbene si consiglia di eseguire alcuni controlli regolari per garantire una consegna ottimale
• Controllare lo stato e il serraggio dei collegamenti
• Assicurarsi che la temperatura intorno all'unità rimanga a un livello accettabile e che la ventilazione sia buona. La durata media delle ventole è di dieci anni
• Assicurarsi che qualsiasi polvere presente venga rimossa
• Verificare che le ventole funzionino sempre correttamente e che i coperchi non presentino danni fisici.

Caratteristiche Tecniche:

• Potenza nominale 0,75 W
• Fase 3
• Tensione di alimentazione 400 V c.a.
• Corrente nominale 3,6 A
• Frequenza di uscita 0.1 → 599Hz
• Per uso con Motori asincroni, motori sincroni
• Serie ATV320
• Grado IP IP20
• Tipo di comunicazione field bus Profibus
• Tipo di azionamento Frequenza variabile
• Pannello di controllo Sì
• Filtro incluso Sì
• Standard soddisfatti CE, CSA, cUL, EAC, EN 954-1, EN ISO 13849-1, EN ISO 13849-2, IEC 60204-1, IEC 6100, IEC 61158, IEC 61508, IEC 61784, IEC/EN 60721, NOM 117, RCM, UL
• Profondità complessiva 142mm
• Funzione Controllo motori
• Larghezza complessiva 158mm
• Lunghezza complessiva 105mm
• Tipo di montaggio Guida DIN
• Caratteristiche speciali Funzionalità di automazione avanzate, anche a basse velocità e precisione dinamica per applicazione di avvio/arresto, Controllo combinato di motori ad anello aperto, L'unità a velocità variabile migliora l'efficacia della macchina
