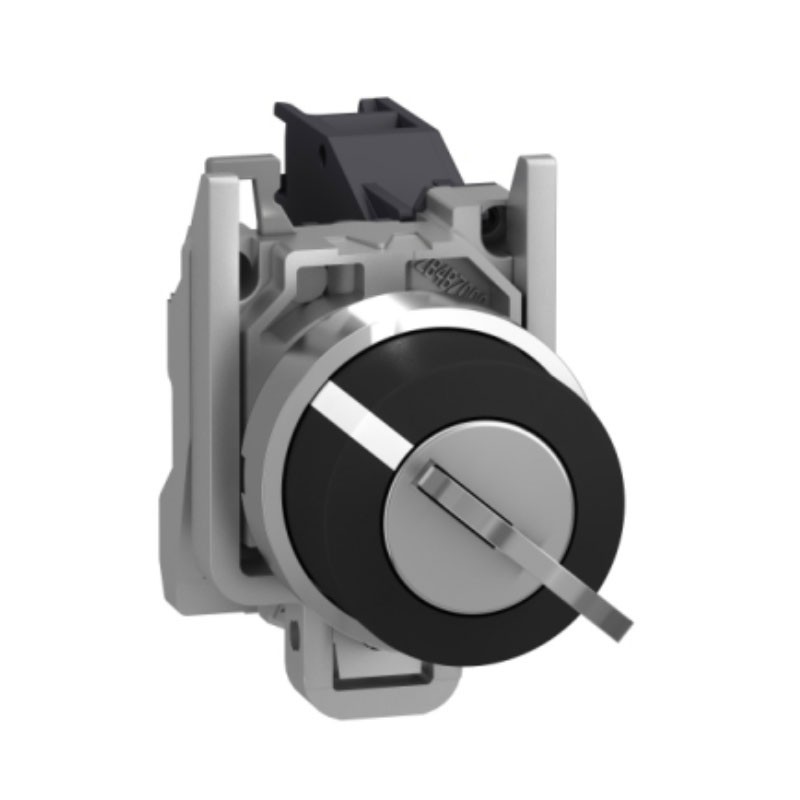

Il selettore modulare a chiave Harmony XB4 di Schneider Electric (chiave n.455) è di colore nero, ha 2 posizioni, funziona con un meccanismo fisso con estrazione della chiave a sinistra, e utilizza morsetti a vite.

Ha 1 contatto NA e una ghiera metallica cromata. Questo selettore a chiave fornisce un'interfaccia versatile per il controllo delle macchine. È facilmente installabile in aperture standard di 22 mm di diametro e collegabile ai circuiti di comando con semplici morsetti a vite. Fornisce un modo sicuro per il personale autorizzato di commutare tra le modalità operative di processo o macchina. È resistente agli urti, alle vibrazioni, tenuta alla polvere e tenuta all'acqua, grazie ai gradi di protezione IP66, IP67, IP69 e IP69K che lo rendono ideale all'uso in ambienti gravosi.

Vantaggi:

• Ghiera in metallo
• Il semplice design modulare semplifica la manutenzione post-installazione, la modifica e l'adattamento delle macchine
• Progettato per inserirsi in un foro standard da 22 mm, per garantire la compatibilità in macchinari preesistenti
• Sicurezza del funzionamento delle macchine e del sistema con una chiave, disponibile solo agli operatori autorizzati
• Didelio našumo: Norme e certificazioni internazionali (certificazione marina, IP66 IP67 IP69 IP69K, tipo 4X)
• Prestazioni del prodotto a favore dell'ambiente



Altre caratteristiche tecniche:

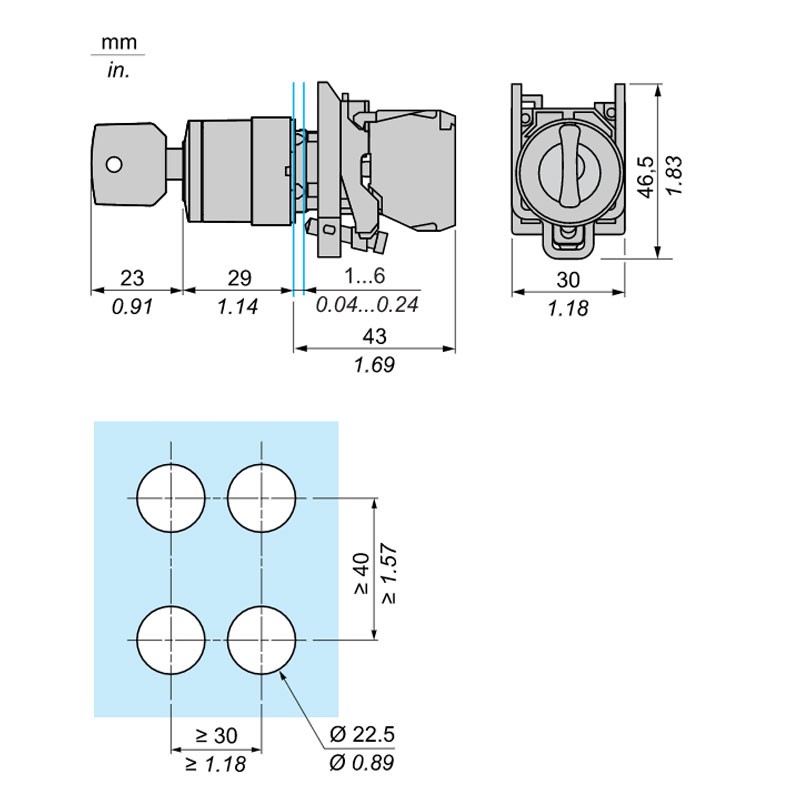

• Altezza 47 mm
• Larghezza 30 mm
• Profondità 86 mm
• Descrizione morsetti ISO n°1: (13-14)NO
• Peso 0,117 kg
• Resistenza al lavaggio ad alta pressione: 7000000 Pa a 55 °C, distanza: 0,1 m
• Tipo di serratura: Key 455
• Posizione di estrazione chiave: Sinistra
• Uso contatti: contatti standard
• Apertura positiva: Senza
• Valore di coppia: 0,14 Nm NO con modifica dello stato elettrico
• Durata meccanica: 1000000 cicli
• Coppia di serraggio: 0,8…1,2 Nm conforme a EN 60947-2
• Materiale contatti: Lega d'argento (Ag/Ni)
• Protezione contro i cortocircuiti: 10 A fusibile cartuccia tipo gG conforme a EN/IEC 60947-5-1
• Corrente termica convenzionale in aria [Ith]: 10 A conforme a EN/IEC 60947-5-1
• Tensione nominale di isolamento [Ui]: 600 V (grado di inquinamento 3) conforme a EN 60947-1
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a EN 60947-1
• Affidabilità elettrica: Λ < 10exp(-6) a 5 V e 1 mA in ambiente pulito conforme a EN/IEC 60947-5-4, Λ < 10exp(-8) a 17 V e 5 mA in ambiente pulito conforme a EN/IEC 60947-5-4
•  Trattamento di protezione TH
• Temperatura di stoccaggio: -40…70 °C
• Temperatura ambiente: -40…70 °C
• Categoria di sovratensione: Classe I conforme a IEC 60536
• Grado di protezione IP IP66 conforme a IEC 60529, IP69, IP69K, IP67
• Grado di protezione: NEMA NEMA 13 - NEMA 4X
• Grado di protezione IK: IK06
• Resistenza alle vibrazioni: 5 gn (F= 2…500 Hz) conforme a IEC 60068-2-6
• Tenuta agli urti: 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 - 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27




Forma della testa (vite):

• Testa a croce compatibile con Philips no 1 cacciavite
• Testa a croce compatibile con pozidriv No 1 cacciavite
• Scanalato compatibile con piatto Ø 4 mm cacciavite
• Scanalato compatibile con piatto Ø 5,5 mm cacciavite



Corrente nominale di impiego [Ie]:

• 3 A a 240 V, AC-15, A600 conforme a EN/IEC 60947-5-1
• 6 A a 120 V, AC-15, A600 conforme a EN/IEC 60947-5-1
• 0,1 A a 600 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
• 0,27 A a 250 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
• 0,55 A a 125 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
• 1,2 A a 600 V, AC-15, A600 conforme a EN/IEC 60947-5-1



Durata elettrica:

• 1000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN 60947-5-1 appendice C
• 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN 60947-5-1 appendice C
• 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN 60947-5-1 appendice C
• 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN 60947-5-1 appendice C
• 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN 60947-5-1 appendice C
