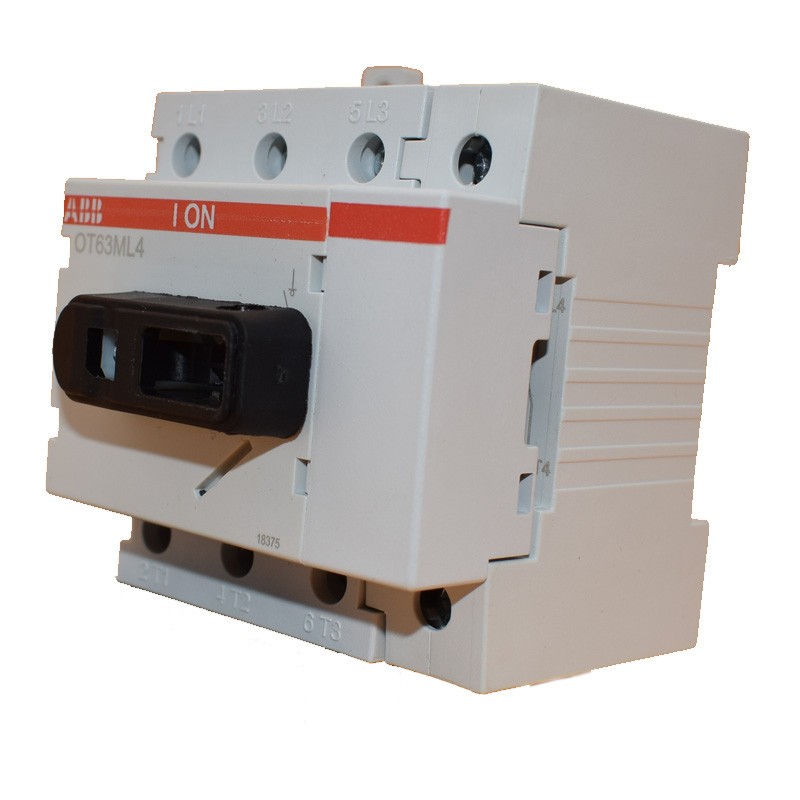

Sezionatore ABB OT63ML4 4X80A 4 Poli M306400
ABB M306400
6417019168852
Sezionatore rotativo ABB OT63ML4, con le seguenti caratteristiche:
- Corrente termica convenzionale in aria libera (Ith):q = 40 °C 80 A
- Corrente termica convenzionale (Ithe): Completamente Chiuso 80 A
- Tensione di tenuta ad impulso (Uimp):8 kV
- Tensione nominale di isolamento (Ui):secondo IEC/EN 60664-1 750 V
- Tensione nominale di funzionamento: Circuito Principale 750 V
- Potere nominale di chiusura su cortocircuito (Icm):(690 V) 2.1 kA
- Corrente nominale ammissibile di breve durata (Icw): for 1 s 1 kA
- Perdita di potenza: a Condizioni Operative Nominali per Polo 2.8 W
- Grado di inquinamento: 3
- Tipo di maniglia: Maniglia e Albero non inclusi
Sezionatore ABB OT63ML4 4X80A 4 Poli M306400
€ 60,84
Inclusief belasting
€ 60,84
Inclusief belasting
Inclusief belasting
in-stock3
: 1
Pay in installments with Klarna
Studiato per il sezionamento delle linee elettriche secondo la CEI EN 60947-3, consentendo la manutenzione dei dispositivi collegati a valle in sicurezza, e per il comando sotto carico. Il meccanismo di apertura rapido e sicuro garantisce prestazioni molto elevate sia in corrente alternata che continua.
Altre caratteristiche:
- Distanza tra le fasi: Standard
- Modalità operativa: Manovra Frontale
- Norme di riferimento: IEC 60947-3
- Funzioni speciali: No
- Tipo di montaggio: Base mounting
- Numero di poli: 4
- Sezione cavo: Cu 1.5 ... 35 mm²
- Grado di protezione: Davanti IP20
- Tipo di morsetto: Screw Terminals
- Coppia di serraggio: secondo IEC 60947-1 2 Nm
- Durata meccanica: 20000
- Coppia di serraggio: secondo IEC 60947-1 2 Nm
Dimensioni:
- Larghezza: 70 mm
- Altezza:91.5 mm
- Profondità: 73 mm
- Peso netto: 0.31 kg
Corrente nominale di funzionamento AC-22A (Ie):
- (380 ... 415 V) 80 A
- (500 V) 80 A
- (690 V) 80 A
Corrente nominale di funzionamento AC-23A (Ie):
- (380 ... 415 V) 75 A
- (500 V) 58 A
- (690 V) 20 A
Corrente nominale di funzionamento AC-23a (Pe):
- (220 ... 240 V) 11 kW
- (400 ... 415 V) 22 kW
- (500 V) 22 kW
- (690 V) 15 kW
Corrente nominale di cortocircuito condizionale (Inc):
- (100 A fuse, ≤415 V) 50 kA
- (100 A fuse, 500 V) 100 kA
- (80 A fusibile, 690 V) 50 kA
