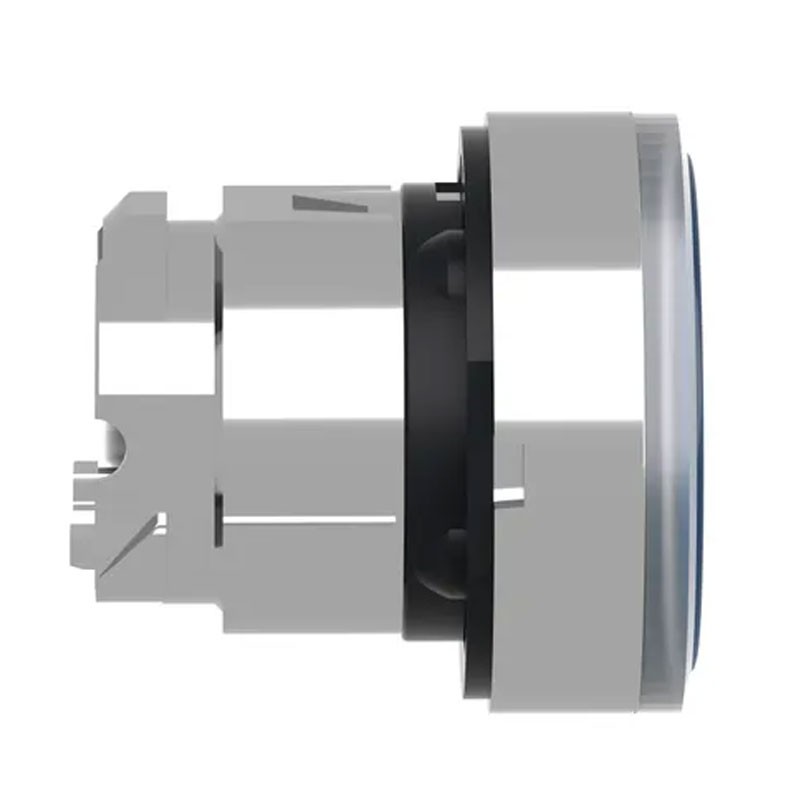

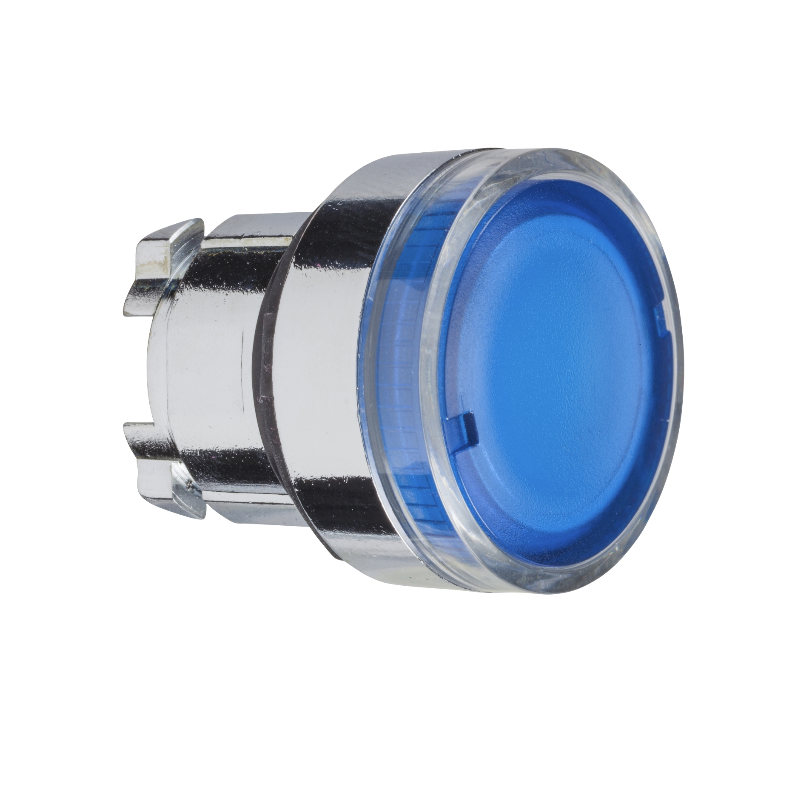

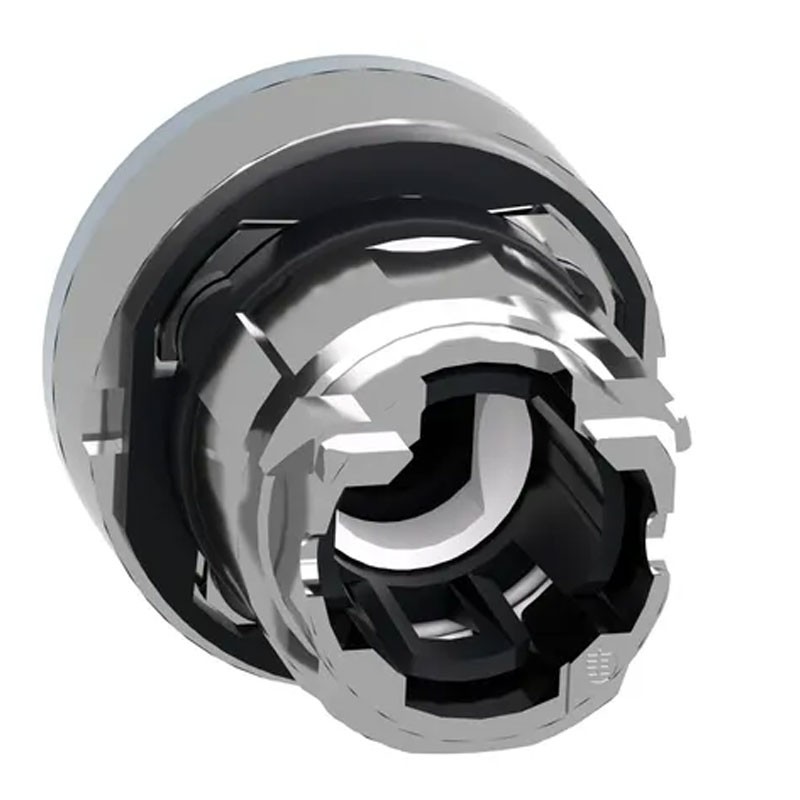

La testa per pulsante luminoso a filo ghiera con gemma liscia Harmony XB4 di Schneider Electric è blu e funziona con un meccanismo ad impulso.

È circolare e ha una ghiera metallica cromata. Questa testa luminosa per LED integrato BA9s fornisce un'interfaccia versatile per il controllo delle macchine. Può essere facilmente installata e sostituita su unità pulsante complete compatibili con pulsanti ed elementi di contatto tramite montaggio a scatto. È chiaramente distinguibile visivamente a distanza grazie alla testa luminosa e al colore vivace, e al tocco grazie all'elemento a filo ghiera, che riduce al minimo gli errori di controllo della macchina. Grazie al suo grado di protezione IP66, è resistente agli urti e alle vibrazioni, è protetto contro la polvere e la penetrazione di liquidi ed è ideale per l'utilizzo in ambienti gravosi.

Vantaggi:

• Ghiera in metallo
• Il semplice design modulare semplifica la manutenzione post-installazione, la modifica e l'adattamento delle macchine
• Progettata per inserirsi in un foro standard da 22 mm, per garantire la compatibilità in macchinari preesistenti
• L'ampia gamma di temperature di funzionamento da -40°C a 70°C assicura versatilità d'uso del prodotto
• Elevata luminosità per una facile identificazione delle funzioni e delle modalità di funzionamento
• Prestazioni del prodotto a favore dell'ambiente




Codice di composizione elettrico:

• M7 per <6 contatti singolo in Montaggio anteriore diretto sul pulsante con BA 9s
• M8 per <6 contatti singolo e doppio in Montaggio anteriore diretto sul pulsante con BA 9s
• M9 per <2 contatti singolo in Montaggio anteriore diretto sul pulsante con BA 9s and transformer




Tenuta agli urti:

• 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
• 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27




Altre caratteristiche tecniche:

• Resistenza al lavaggio ad alta pressione: 7000000 Pa a 55 °C, distanza: 0,1 m
• Durata meccanica: 10000000 cicli
• Trattamento di protezione TH
• Temperatura di stoccaggio -40/+70 °C
• Temperatura ambiente operativa -40/+70 °C
• Categoria di sovratensione Classe I conforme a IEC 60536
• Grado di protezione IP: IP66 conforme a IEC 60529,IP67,IP69, IP69K
• Grado di protezione NEMA: NEMA 13, NEMA 4X
• Grado di protezione IK: IK06 conforme a EN 50102
• Resistenza alle vibrazioni: 5 gn (F= 2…500 Hz) conforme a IEC 60068-2-6
