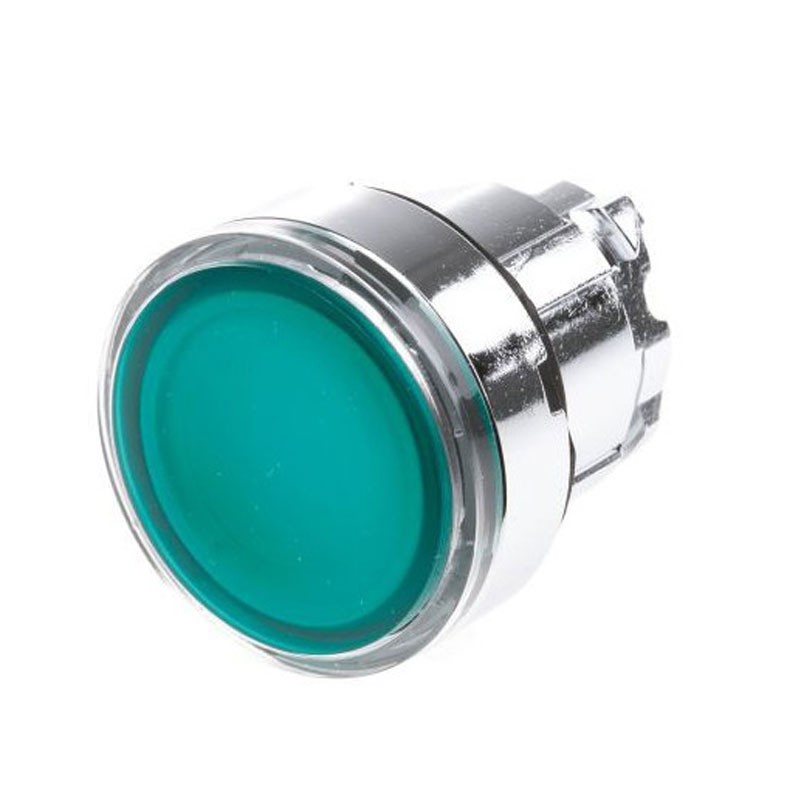

La testa per pulsante luminoso a filo ghiera con gemma liscia per LED integrato Harmony XB4 di Schneider Electric è verde e funziona con un meccanismo ad impulso. È circolare e ha una ghiera metallica cromata. Questa testa luminosa per LED integrato fornisce un'interfaccia versatile per il controllo delle macchine. Può essere facilmente installata e sostituita su unità pulsante complete compatibili con pulsanti ed elementi di contatto tramite montaggio a scatto. È chiaramente distinguibile visivamente a distanza grazie alla testa luminosa e al colore vivace, e al tocco grazie all'elemento a filo ghiera, che riduce al minimo gli errori di controllo della macchina. Grazie al suo grado di protezione IP66, è resistente agli urti e alle vibrazioni, è protetto contro la polvere e la penetrazione di liquidi ed è ideale per l'utilizzo in ambienti gravosi.

Codice di composizione elettrico:

• M1 per <6 contatti singolo in Montaggio anteriore diretto sul pulsante con LED
• M2 per <6 contatti singolo e doppio in Montaggio anteriore diretto sul pulsante con LED
• M6 per <2 contatti singolo in Montaggio anteriore diretto sul pulsante con LED integrato e trasformatore
• M10 per <2 contatti singolo in Montaggio anteriore diretto sul pulsante con LED



Tenuta agli urti:

• 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
• 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27




Altre caratteristiche tecniche:

• Resistenza al lavaggio ad alta pressione: 7000000 Pa a 55 °C, distanza: 0,1 m
• Durata meccanica: 10000000 cicli
• Trattamento di protezione TH
• Temperatura di stoccaggio -40/+70 °C
• Temperatura ambiente operativa -40/+70 °C
• Categoria di sovratensione Classe I conforme a IEC 60536
• Grado di protezione IP: IP66 conforme a IEC 60529,IP67,IP69, IP69K
• Grado di protezione NEMA: NEMA 13, NEMA 4X
• Grado di protezione IK: IK06 conforme a EN 50102
• Resistenza alle vibrazioni: 5 gn (F= 2…500 Hz) conforme a IEC 60068-2-6
