Caratteristiche elettriche:

• Alimentazione di funzionamento con BUS SCS:  18 – 27 Vdc
• Assorbimento: 35 mA max
• Corrente nominale: 16A
• Corrente massima: 90A
• Temperatura di funzionamento: 5 – 40 °C
• 1 modulo DIN

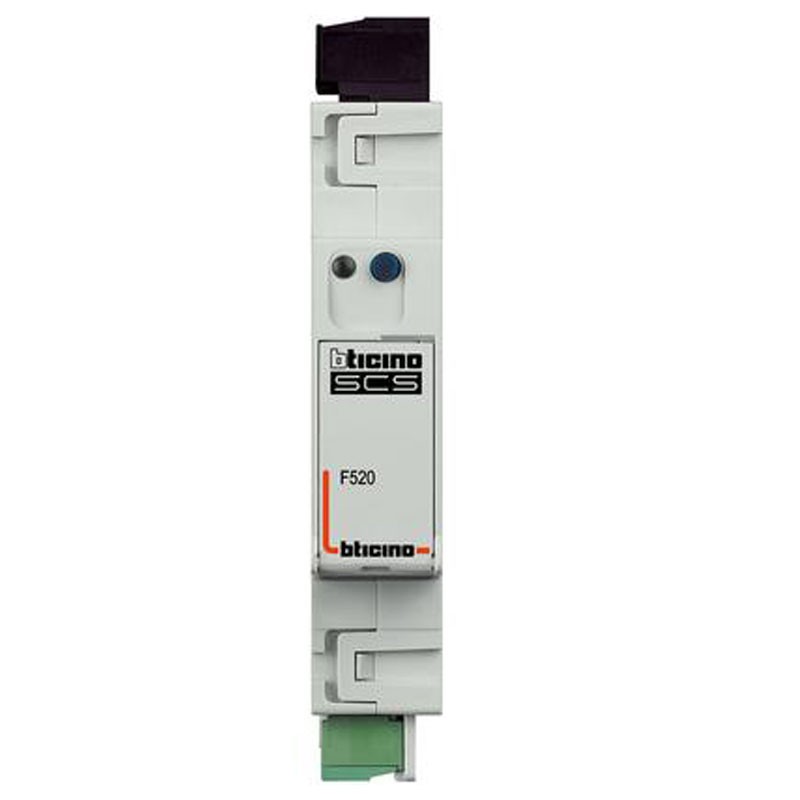

Il dispositivo SCS misura correnti e tensioni di linee distinte (fino a 3), collegando massimo tre toroidi negli appositi ingressi (di serie un toroide 3523).

Il misuratore elabora e memorizza le seguenti variabili:

• potenza istantanea in  W
• energia totale accumulata in Wh



Il dispositivo ha una memoria interna che permette di memorizzare:

• energia cumulata su base oraria per gli ultimi 12 mesi
• energia cumulata su base giornaliera degli ultimi 2 anni
• energia cumulata su base mensile degli ultimi 12 anni



Per permettere al dispositivo di archiviare le informazioni di consumo, nell’impianto deve essere presente un dispositivo in grado di fornire le informazioni aggiornate di data e ora (es.  Touch Screen). In assenza di queste informazioni il misuratore non esegue nessuna archiviazione di dati ma continua a calcolare i valori delle variabili istantanee (potenza). Il dispositivo ha un ingombro di 1 modulo DIN e presenta un alloggiamento per 6 configuratori: A1, A2, A3-Ta, A3-Tb, A3-Tc, T .
