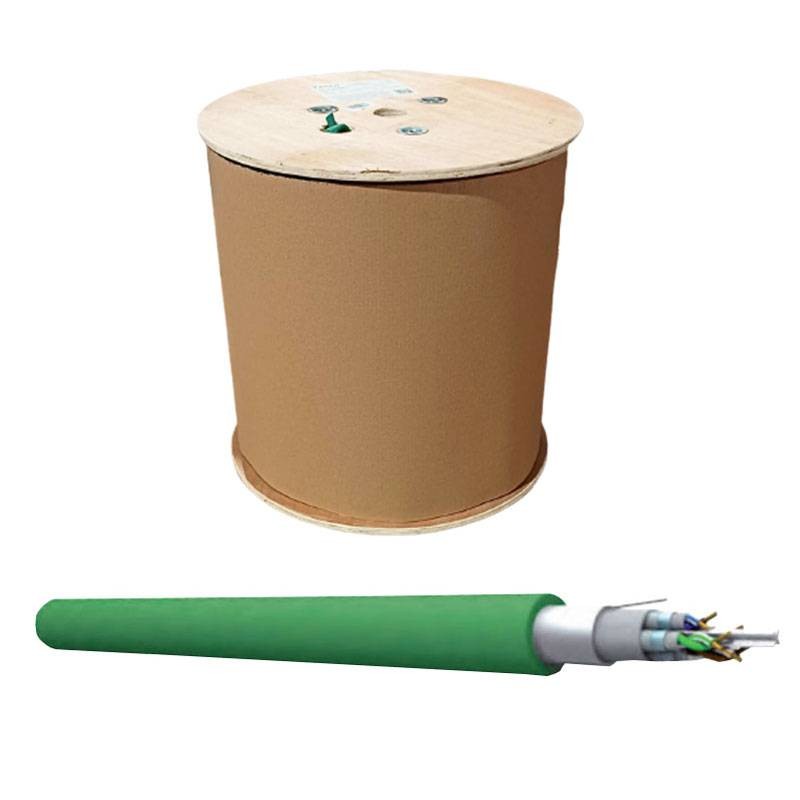

Cavi dati per telecomunicazioni schermati S/FTP cat.7A 4 coppie twistate 100 Ohm con conduttori in rame rosso sezione 23 AWG completi di isolamento poliolefinico adatti alla realizzazione del cablaggio strutturato per la trasmissione analogica e digitale di segnali voce e dati in classe F. Proposti con guaina LSZH (bassa emissione di fumi senza alogeni). Certificazione CPR regolamento Europeo (UE/305/2011) Classe B2ca, s1a, d1, a1.

Applicazioni: ETHERNET, TP-DDI, 1000BASE TX, 1000BASET, 10GBASET, ATM(TP):

Specifiche di riferimento:

• CEI 20-37-4-5, CEI 20-52, CEI 20-35 (IEC 60322-1), CEIEN 50267-2-1, CEIEN 50267-2-2, EN 50173, EN 50288-6/1, EN 55022, EN 50081, EN 50082, IEC61034/2, IEC 60754-1-1, IEC60754-2, IEC61156, TIA/EIA-568-A5/B2,ISO/IEC-11801, ISO/IEC TR24750, ANSI/TIA/EIA TSB 155.



Direttive: RoHS 2002/95/EC:

Caratteristiche costruttive:

• Conduttore interno: Rigido in rame rosso - sezione nominale AWG 23/1 o 0,56 mm²
• Isolamento singoli conduttori: Poliolefina diamentro 1,03 mm
• Guaina Esterna Low Smoke Zero Alogen (LSZH)



Caratteristiche elettriche:

• Impedenza caratteristica: 100 ± 15
• Capacità muta nominale: 48 pF/m a 1kHz
• Resistenza di anello max.: 16.4 ?/100 m a 20 °C
• Velocità di propagazione nom.: 74%
• Tensione di esercizio: Max 80 V
• Resistenza di isolamento: 5 G? x km



Caratteristiche meccaniche:

• Temperatura di esercizio: -20/+75 °C
• Temperatura di posa: -10/+50 °C
• Minimo raggio di curvatura: 42 mm
• Carico a trazione massimo: 70 N/mm²
• Peso del cavo (PVC-LSØH): 68 Kg./Km
