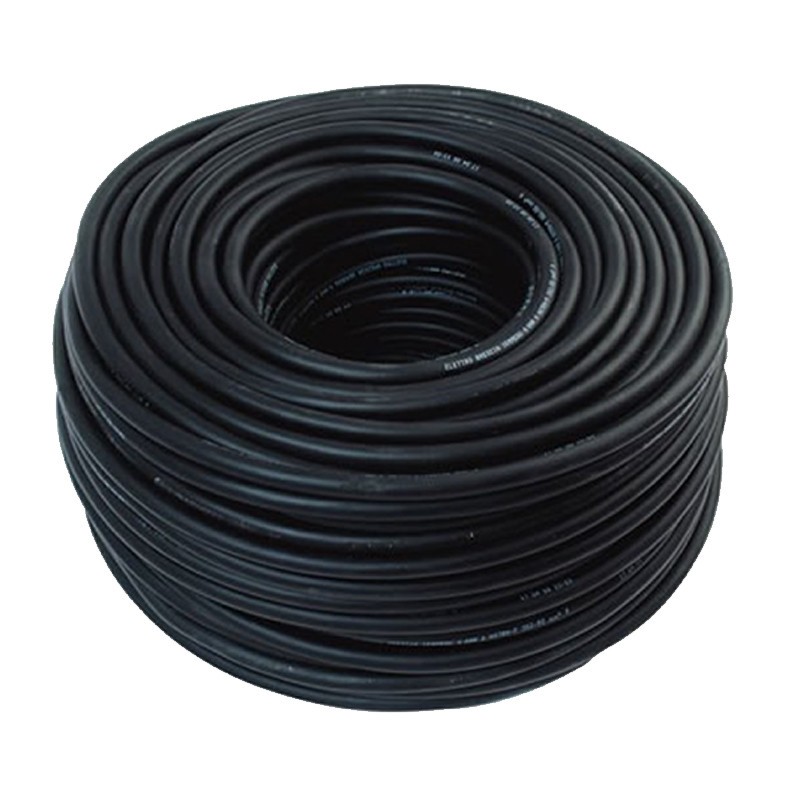

H07RN-F 450/750 V sono cavi per energia multipolari flessibili armonizzati, isolati in gomma con guaina in policloroprene (neoprene). Utilizzati per collegamenti soggetti a sollecitazioni meccaniche medie. Le caratteristiche principali sono:

• Non propagazione della fiamma;
• Eccellente flessibilità;
• Buona resistenza alle sollecitazioni meccaniche;
• Ottima resistenza agli oli minerali e ai grassi industriali;
• Resistente all'acqua (AD6);
• Buona resistenza all'ozono e agli agenti chimici.

Caratteristiche costruttive

• Conduttore: Rame rosso, formazione flessibile, classe 5.
• Isolamento: Gomma, qualità EI4.
• Cordatura: I conduttori isolati sono cordati insieme.
• Guaina esterna: Policloroprene o elastomero equivalente, resistente all'acqua (AD6), qualità EM2.
• Colore: Nero.

Riferimento normativo

• Costruzione e requisiti: CEI 20-19/4 | HD 21.4
• Prova di non propagazione della fiamma: secondo normative CEI EN 60332-1-2
• Direttiva Bassa Tensione: 2006/95/CE
• Direttiva RoHS: 2011/65/CE.

Caratteristiche funzionali

• Tensione nominale Uo/U: 450/750 V c.a. (600/1000 V c.c.)
• Massima Temperatura di esercizio: 60°C (fino a 85° C per installazione fissa e protetta)
• Temperatura minima di esercizio: -40°C (in assenza di sollecitazioni meccaniche)
• Temperatura massima di corto circuito: 200°C
• Sforzo massimo di trazione (consigliato): Posa mobile: 15 N/mm² di sezione del rame; - Posa fissa: 50 N/mm² di sezione del rame;
• Raggio minimo di curvatura: Posa mobile: 6 volte il diametro del cavo; - Posa fissa: 4 volte il diametro del cavo.
• Temperatura minima di posa: -25°C.

Condizioni d'impiego

H07RN-F 450/750 V sono cavi adatti per installazione in locali secchi, umidi, o bagnati, in officine con atmosfera esplosiva.

Idonei per quei collegamenti soggetti a sollecitazioni meccaniche medie: per esempio apparecchiature di officine industriali od agricole, grossi bollitori, piastre di riscaldamento o anche lampade portatili, utensili elettrici quali trapani, seghe circolari, utensili elettrici domestici. Utilizzabile anche per motori o generatori trasportabili in cantieri edili od impianti agricoli. Per installazioni fisse per esempio su pavimenti e ripiani di cantieri provvisori e di alloggiamenti in baracche. L'utilizzo è indicato altresì per collegamenti di elementi costruttivi di apparecchi di sollevamento, di macchine, ecc..
